Phase: | Phase drei | Kapazität: | 300KVA |
---|---|---|---|
Primärspannung: | 13800V | Sekundärspannung: | 208Y/120 |
Kühlkurs: | KNAN; selbstgekühlt | Vektorgruppe: | Dyn1 |
Häufigkeit: | 50/60 Hz | Wickelmaterial: | Kupfer |
Markieren: | 300 Kva Drei-Phasen-Transformator,Dreiphasige Schleifzufuhrtransformator,13800V-Padmontierter Transformator |

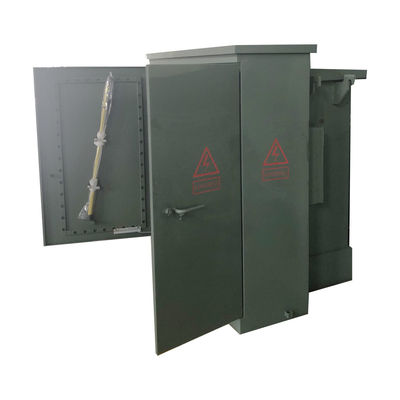

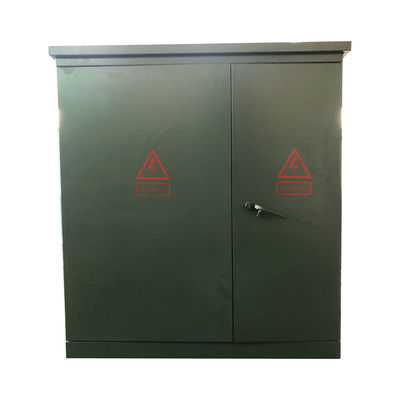

300 Kva Dreiphasen-Pad-montierte Schleife von Transformator 13800V bis 208Y120V
Ein Padmount-Transformator ist ein an der Erde montierter Versorgungstransformator, der in der Regel in einem verschlossenen Metallschrank auf einer kleinen Betonplatte untergebracht ist.Sie werden in der Regel in Leistungsbereichen von etwa 75 bis etwa 5000 kVa hergestellt und enthalten oft eingebaute Sicherungen und Schalter.Ein typisches Gehäuse umfaßt einen Behälter zur Aufbewahrung der Kern-/Spulen-Anlage des in Öl oder ähnliches eingetauchten, auf dem der Padmontierte Transformator befindet,mit einer Breite von mehr als 20 mm,Der Transformator ist nach CSA, ANSI C und anderen Industriestandards konzipiert und getestet.57,DOE und IEEE, je nach Fall.
Merkmal
• 60 Hz Betrieb.
• Durchschnittlicher Wicklungsanstieg bei 65°C.
• Radial- und Schleifzufuhrvorrichtungen.

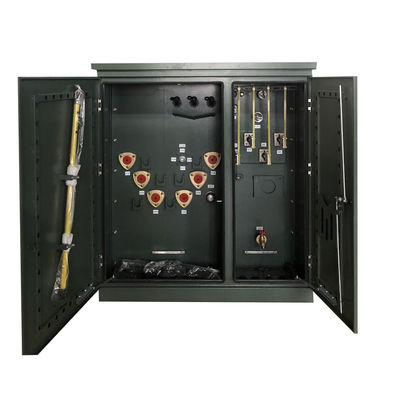

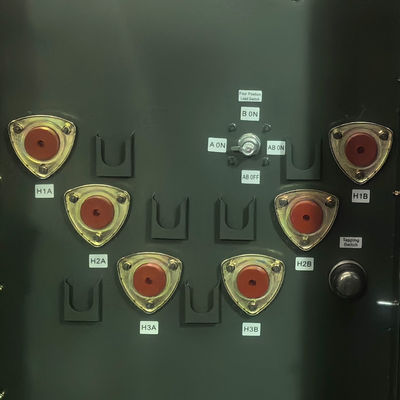

• Toten und aktiven Vordertyp von HV-Terminals.
• HV BIL 45 150 kV (Tote Front) 200 kV (Lebende Front).
• LV BIL 30 ¢ 60 kV.
• Dreipunktverschluss von Niederspannungstüren.
• Hochspannungstür, die erst geöffnet werden kann, wenn
Die Niederspannungstür ist geöffnet.
• Steile Trennwände.
• Transformatorbehälter von der Abdeckung bis zur Basis geschweißt.
• Dauerhaftes Namensschild.
• Ein Zoll NPT-Rohrkappe-Füllvorrichtung.
• ANSI-Behälter mit Bodenplatten.
• Ein Zentimeter großer Abflussventil und Probenahmer.
• Automatisches Druckentlastungsventil (35 SCFM).
• Wasserhahnwechsler mit (2) 2,5% voller Kapazität
und unter dem Nennwert.
• Ein 10×18× (oder 14×25×) Handloch im Transformator
Tankdeckel.
• Olivengrün lackiert (Munsell 7GY 3.29/1.5).
• Konzipiert, hergestellt und geprüft nach
mit den neuesten ANSI-Standards
Hauptdaten
Typ des Transformators | Auf einem Pad montiert, Kompartimentart |
Typ der Transformatorzufuhr | Schleifenzufuhr |
Phase | Drei Phasen |
Kapazität | 300 KVA |
Vektorgruppe | DYN1 |
Primärspannung | 13800V |
Primärphasor | Delta |
Sekundärspannung | 208Y/120 |
Häufigkeit | 60 Hz |
Temperaturanstieg | 65°C |
Isolationsbewertung | Klasse E Isolierung - 120°C, 248°F |
Kühlklasse | KNAN; selbstgekühlt |
Klopfwechsler | 5-Positions-Tap-Wechseller |
Impedanz | 50,75% |
Schalter für die Belastungsunterbrechung | 4-Positions-Lastbremsschalter |
Effizienzstandard (n) | Erfüllt DOE 2016 Standards, erfüllt CSA Standards erfüllt ANSI/IEEE Standards |
Wickelmaterial | Kupfer |
Umgebungstemperaturbewertung | 40°C |
Umgebungstemperaturbereich | -40°C bis +40°C (-50°F bis +104°F) |
Geräuschpegel | 55 dBA |
Abmessungen* | 61 W x 54 D x 69 H |
Gesamtgewicht (gefüllt mit Flüssigkeit) | 3,637 lb |
Ratings | Erfüllt/überschreitet DOE-Effizienzbewertungen 2016 |
Erfüllt/überschreitet CSA-Effizienzbewertungen | |
Effizienz in % | 99.00% |
Gesamtlastverlust (in Watt) bei 100% | +/- 3500 W |
Technische Zeichnungen
Spezifikation
Drei-Phasen-Pad-montierte Transformator | ||||
Nennleistung (KVA) | Hochspannung (KV) | Niedrigspannung (V) | Verlust (W) | |
Verlust ohne Last (W) | Lastverlust (W) | |||
75 KVA | 24.94/14.4 kV 12.47/7.2 kV 34.5KV/ 19.92KV/ 13.8KV/ 13.2KV/ oder andere |
120/240 V 480Y/ 277 V 600Y/ 347 V |
180 | 1250 |
112.5KVA | 200 | 1500 | ||
150 KVA | 280 | 2200 | ||
225 KVA | 400 | 3050 | ||
300 KVA | 480 | 3650 | ||
500 KVA | 680 | 5100 | ||
750 KVA | 980 | 7500 | ||
1000 KVA | 1150 | 10300 | ||
1500 KVA | 1640 | 14500 | ||
2000 KVA | 2160 | 20645 | ||
2500 KVA | 2680 | 23786 | ||
3000 KVA | 3300 | 25300 | ||
3750 KVA | 4125 | 27875 | ||
5000 KVA | 5200 | 30000 |
Herstellungsprozess
Häufig gestellte Fragen
1Kann ich eine Musterbestellung haben?
A: Ja, wir begrüßen Probenauftrag, um die Qualität zu testen und zu überprüfen.
2F: Wie lange dauert die Lieferzeit?
A: Die Massenproduktion dauert 15-25 Tage.
3F: Wie lange dauert die Garantie?
A: 24 Monate ab B / L. Wenn es Probleme mit Zubehör gibt, liefern Sie einfach die Fotos des beschädigten Zubehörs, dann werden wir kostenlosen Service anbieten.Wir stellen leicht beschädigte Zubehörteile kostenlos zur Verfügung.Wir können Ihnen auch technische Unterstützung anbieten.
4F: Ist OEM/ODM erhältlich?
A: Ja, das ist es! Wir sind Hersteller mit unserem eigenen F&E-Team, wir können die Produkte entsprechend der Zeichnung oder Anforderungen des Kunden anpassen.
Kundenspezifische Dienstleistungen
a. angepasste Farbe und spezielle Funktion.
b. individuell angepasste Box.
c. Drucken des Kundenlogos.
d. Ihre anderen Ideen über das Produkt, können wir Ihnen helfen, zu entwerfen und in Produktion zu bringen.
5F: Wie kontrollieren Sie die Qualität der Produkte?
A: Unsere Firma besitzt die Kerntechnologie, alle Arten von Produkten haben CE-Zertifikat. Wir haben professionelle Ingenieure. Die Arbeiter sind streng verpflichtet, Produkte nach den Zeichnungen herzustellen.Jeder Prozess hat technische AusbilderDie QC-Überwacher werden die Produktion regelmäßig überprüfen. Wir werden Produkte während der Produktion testen und umfassende Qualitätsprüfungen durchführen, wenn die Produkte fertig sind.
