| Herkunftsort: | China |
|---|---|
| Markenname: | WINLEY |
| Zertifizierung: | CE,ISO |
| Modellnummer: | D-75/15 |
| Min Bestellmenge: | 1 Einheit |
| Preis: | $1000-$10000 |
| Verpackung Informationen: | Aus Sperrholz |
| Lieferzeit: | 30 Tage |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 1000 Stück/Monat |
| Nennkapazität: | 75kVA | Primärspannung: | 12000V |
|---|---|---|---|
| Sekundärspannung: | 120/240 V | Phase: | Einzelphase |
| Kühlmethode: | ONAN; Selbstgekühlt | Effizienz: | 99,00% |
| Wickelmaterial: | Kupfer | Temperaturanstieg: | 65°C |
| Markieren: | Einphasen-Pad-montierte Transformator,120V-Pad-montierte Transformator,Transformator mit zwei Wickelplättchen |
||
Zusammenfassung

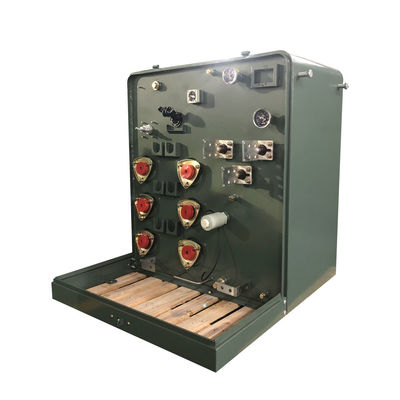

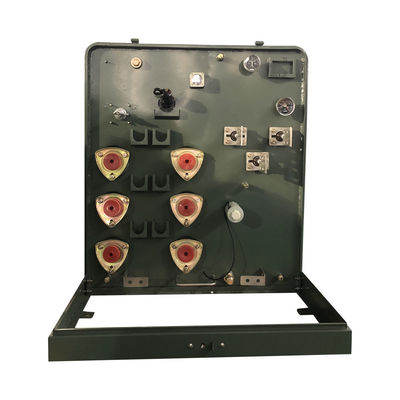

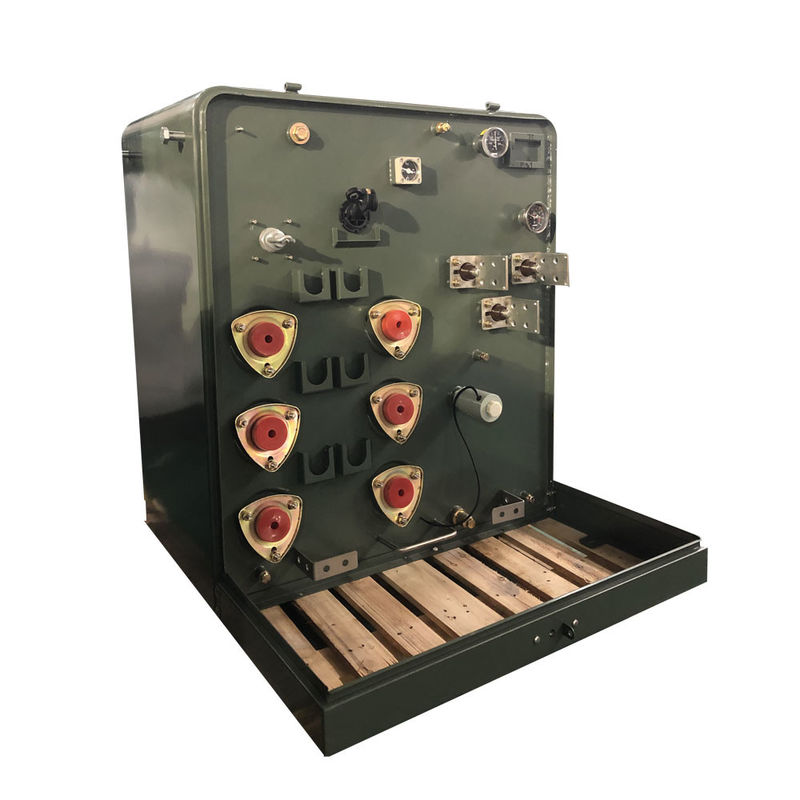

Ein einphasiger, auf einem Pad montierter Transformator ist ein ölgetränkter Verteilungstransformator.Der traditionelle Transformator ist in einer Schachtelform ausgelegt.geringer Lärm, geringer Verlust, Sicherheit und Zuverlässigkeit.Es wird weit verbreitet in Wohnvierteln, Geschäftszentren, Krankenhäusern, Parks, Schulen usw.in Schleifen- oder Radialzufuhr erhältlich, und sind tot, erfüllen oder übertreffen die ANSI/CSA/IEEE-Standards.
Einzelheiten zum Produkt
Hauptdaten
| Typ des Transformators | Auf dem Träger befestigt, im Raum |
| Typ der Transformatorzufuhr | Schleifenzufuhr |
| Phase | Einzelphase |
| Kapazität | 75 KVA |
| Primärspannung | 12000V |
| Primär-BIL | 95 KV |
| Sekundärspannung | 120/240 (L-N-L) |
| Sekundärer Phasor | Zweifähigkeit |
| Häufigkeit | 60 Hz |
| Temperaturanstieg | 65°C |
| Isolationsbewertung | Klasse E Isolierung - 120°C, 248°F |
| Kühlklasse | ONAN; selbstgekühlt |
| Impedanz | 2% |
| Primärverbindungstyp | Toten Front |
| Leistungsschalter für die Lastunterbrechung | 200-Ampere, 15 kV |
| Flüssigkeitsgewicht* | 595.24 Pfund. |
| Wickelmaterial | Kupfer |
| Umgebungstemperaturbewertung | 40°C |
| Umgebungstemperaturbereich | -40°C bis +40°C (-50°F bis +104°F) |
| Geräuschpegel | 51 dBA |
| Höhenlage (Höhe) | 3300 Fuß (1000 Meter) über dem Meeresspiegel oder darunter |
| Kernmaterial | Getreideorientierter Stahl |
| Montierung | Pad Mount |
| Abmessungen* | 51.4''-W x 45.67''-D x 41.53''-H |
| Trockengewicht (ohne Öl) * | 617.28 Pfund |
| Ratings | Erfüllt/überschreitet DOE-Effizienzbewertungen 2016 |
| Effizienz | 99.00% |
| Gesamtlastverlust (in Watt) | +/- 1092 W |
Produkttechnik
| Einphasen-Pad-montierte Transformator Spezifikation | ||||||||
| Ratings | Hochspannung ((kV) | Kein Lastverlust | Aufladungsverlust | Größe | Tiefe | Breite | Ölgewicht ((kg) | Gesamtgewicht ((kg) |
| (kVA) | (mm) | (mm) | (mm) | |||||
| 15 kVA | 34.5/19.92 13.8/8 13.2/7.6 12.47/7.2 oder andere |
50 | 195 | 840 | 740 | 610 | 45 | 294 |
| 25 kVA | 80 | 290 | 840 | 740 | 610 | 68 | 362 | |
| 37.5 kVA | 106 | 360 | 840 | 760 | 610 | 75 | 476 | |
| 50 kVA | 135 | 500 | 840 | 810 | 610 | 93 | 553 | |
| 75 kVA | 190 | 650 | 840 | 860 | 610 | 132 | 672 | |
| 100 kVA | 280 | 1010 | 910 | 1200 | 965 | 230 | 714 | |
| 167 kVA | 435 | 1530 | 1000 | 1200 | 965 | 265 | 913 | |
| 250 kVA | 550 | 2230 | 1250 | 1300 | 1430 | 325 | 1106 | |
Leistungsmerkmal
1)Kombinationstransformatorunterstation, die Oberseite des Schranks ist mit Stahlplattenklemmen aus Steinwolle ausgestattet, die einen Lüftungskanal haben,kann die Sonnenstrahlung wirksam reduzieren und die Wärmeabgabe gewährleisten.
2)Auf der Oberfläche der gesamten Schrankenhülle sprühen spezielle Grundierungen und Farben, die eine starke Korrosionsbeständigkeit aufweisen.
3) Die Innenseite kann in Hochspannungskammer, Transformatorkammer und Niederspannungskammer unterteilt werden.
4) Es ist auch mit einer automatischen Abgasvorrichtung zur Temperaturregelung ausgestattet, um den Temperaturbereich zu gewährleisten.
5)Jede Einheit verfügt über eine einwandfreie Steuerung, eine geladene Anzeige und ein Beleuchtungssystem.
6)Die Geräte entsprechen der IP33-Schutzanforderung, haben ein angemessenes Design, eine angemessene Struktur und eine angemessene Technologie, eine gute Qualität und eine einfache Wartung.
Produktentwurf
Zubehör
Herstellungsprozess
Häufig gestellte Fragen
1Kann ich eine Musterbestellung haben?
A: Ja, wir begrüßen Probenauftrag, um die Qualität zu testen und zu überprüfen.
2F: Wie lange dauert die Lieferzeit?
A: Die Massenproduktion dauert 15-25 Tage.
3F: Wie lange dauert die Garantie?
A: 24 Monate ab B / L. Wenn es Probleme mit Zubehör gibt, liefern Sie einfach die Fotos des beschädigten Zubehörs, dann werden wir kostenlosen Service anbieten.Wir stellen leicht beschädigte Zubehörteile kostenlos zur Verfügung.Wir können Ihnen auch technische Unterstützung anbieten.
4F: Ist OEM/ODM erhältlich?
A: Ja, das ist es! Wir sind Hersteller mit unserem eigenen F&E-Team, wir können die Produkte entsprechend der Zeichnung oder Anforderungen des Kunden anpassen.
Kundenspezifische Dienstleistungen
a. angepasste Farbe und spezielle Funktion.
b. individuell angepasste Box.
c. Drucken des Kundenlogos.
d. Ihre anderen Ideen über das Produkt, können wir Ihnen helfen, zu entwerfen und in Produktion zu bringen.
5F: Wie kontrollieren Sie die Qualität der Produkte?
A: Unsere Firma besitzt die Kerntechnologie, alle Arten von Produkten haben CE-Zertifikat. Wir haben professionelle Ingenieure. Die Arbeiter sind streng verpflichtet, Produkte nach den Zeichnungen herzustellen.Jeder Prozess hat technische AusbilderDie QC-Überwacher werden die Produktion regelmäßig überprüfen. Wir werden Produkte während der Produktion testen und umfassende Qualitätsprüfungen durchführen, wenn die Produkte fertig sind.
