Nennkapazität: | 100kVA | Primärspannung: | 12000V |
---|---|---|---|
Sekundärspannung: | 120/240 V | Isolationsbewertung: | Klasse E Isolierung - 120°C, 248°F |
Kühlmethode: | ONAN; Selbstgekühlt | Primär-BIL: | 95 KV |
Wickelmaterial: | Kupfer | Vektorgruppe: | II6 |
Markieren: | Ölgeschützte Auflage angebrachter Transformator,Transformator mit elektrischem Verteilpad,100 kVA Pad-montierte Transformator |

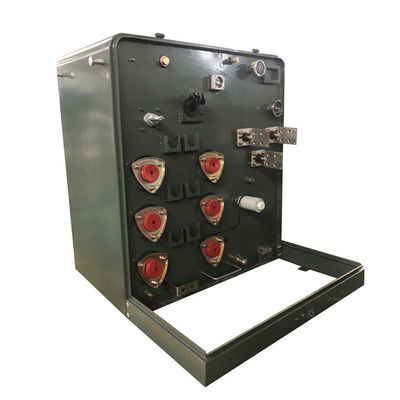

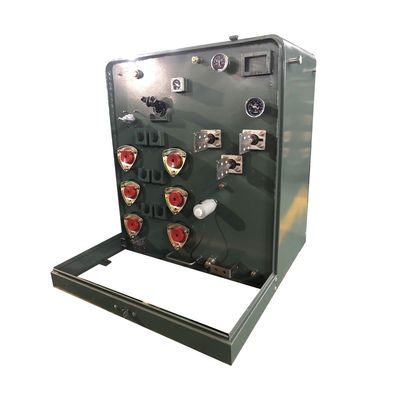

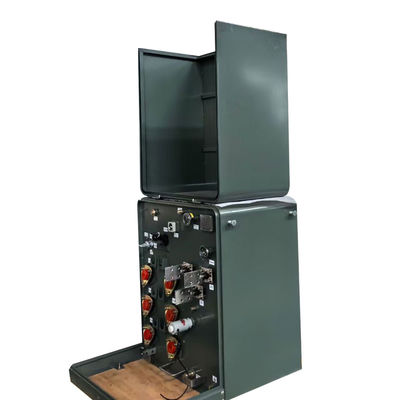

Fabrikproduktfotos
Leistungsmerkmal
1)Kombinationstransformatorunterstation, die Oberseite des Schranks ist mit Stahlplattenklemmen aus Steinwolle ausgestattet, die einen Lüftungskanal haben,kann die Sonnenstrahlung wirksam reduzieren und die Wärmeabgabe gewährleisten.
2)Auf der Oberfläche der gesamten Schrankenhülle sprühen spezielle Grundierungen und Farben, die eine starke Korrosionsbeständigkeit aufweisen.
3) Die Innenseite kann in Hochspannungskammer, Transformatorkammer und Niederspannungskammer unterteilt werden.
4) Es ist auch mit einer automatischen Abgasvorrichtung zur Temperaturregelung ausgestattet, um den Temperaturbereich zu gewährleisten.
5)Jede Einheit verfügt über eine einwandfreie Steuerung, eine geladene Anzeige und ein Beleuchtungssystem.
6)Die Geräte entsprechen der IP33-Schutzanforderung, haben ein angemessenes Design, eine angemessene Struktur und eine angemessene Technologie, eine gute Qualität und eine einfache Wartung.
Einzelheiten zum Produkt
Hauptdaten
Typ des Transformators | Auf dem Träger befestigt, im Raum |
Typ der Transformatorzufuhr | Schleifenzufuhr |
Phase | Einphasige Anschlüsse (Anschlüsse an dreiphasige Stromnetze) |
Kapazität | 100 KVA |
Vektorgruppe | II6 |
Primärspannung | 12000V |
Primärspannungsklasse | Klasse 15 kV |
Primärphasor | Delta |
Primär-BIL | 95 KV |
Sekundärspannung | 120/240 (L-N-L) |
Sekundärspannungsklasse | 1Klasse 2 kV |
Sekundärer Phasor | Zweifähigkeit |
Sekundäre BIL | 30 KV |
Häufigkeit | 60 Hz |
Temperaturanstieg | 65°C |
Isolationsbewertung | Klasse E Isolierung - 120°C, 248°F |
Kühlklasse | ONAN; selbstgekühlt |
Impedanz | 20,0% Typisch |
Primärverbindungstyp | Toten Front |
Schalter für die Belastungsunterbrechung | 4-Position LBOR, Hot Stick betriebsbereit |
Leistungsschalter für die Lastunterbrechung | 200-Ampere, 15 kV |
Effizienzstandard (n) | Erfüllt DOE 2016 Standards, erfüllt CSA Standards erfüllt ANSI/IEEE Standards |
K-Faktorbewertung (harmonische Minderung) | K-1 (Standard) |
Isolierflüssigkeit | Mineralöl Isolierflüssigkeit - Nicht-PCB-Flüssigkeit |
Flüssigkeitsgewicht* | 573.19 Pfund |
Wickelmaterial | Kupfer |
Umgebungstemperaturbewertung | 40°C |
Umgebungstemperaturbereich | -40°C bis +40°C (-50°F bis +104°F) |
Geräuschpegel | 51 dBA |
Höhenlage (Höhe) | 3300 Fuß (1000 Meter) über dem Meeresspiegel oder darunter |
Kernmaterial | Getreideorientierter Stahl |
Montierung | Pad Mount |
Öffnung der Leitungen | Unterirdische Ein-/Ausfahrt |
Abmessungen* | 55.34''-W x 45.28''-D x 41.53''-H |
Trockengewicht (ohne Öl) * | 881.83 Pfund |
Gesamtgewicht (gefüllt mit Flüssigkeit) | 19400,04 Pfund |
Ratings | Erfüllt/überschreitet DOE-Effizienzbewertungen 2016 |
Eigenschaften | Eintrittsanlage für Pentahead-Schrauben |
Isolierflüssigkeit mit hohem Brennpunkt | |
Flüssigkeit, die weniger als 1 ppm PCB enthält | |
Manipulationssichere Gehäuse | |
NEMA 3R Kabelraum | |
Aufzugsdeckel mit verriegelbarem Deckel | |
Effizienz | 99.00% |
Produkttechnik
Einphasen-Pad-montierte Transformator Spezifikation | ||||||||
Ratings | Hochspannung ((kV) | Kein Lastverlust | Aufladungsverlust | Größe | Tiefe | Breite | Ölgewicht ((kg) | Gesamtgewicht ((kg) |
(kVA) | (mm) | (mm) | (mm) | |||||
15 kVA | 34.5/19.92 13.8/8 13.2/7.6 12.47/7.2 oder andere |
50 | 195 | 840 | 740 | 610 | 45 | 294 |
25 kVA | 80 | 290 | 840 | 740 | 610 | 68 | 362 | |
37.5 kVA | 106 | 360 | 840 | 760 | 610 | 75 | 476 | |
50 kVA | 135 | 500 | 840 | 810 | 610 | 93 | 553 | |
75 kVA | 190 | 650 | 840 | 860 | 610 | 132 | 672 | |
100 kVA | 280 | 1010 | 910 | 1200 | 965 | 230 | 714 | |
167 kVA | 435 | 1530 | 1000 | 1200 | 965 | 265 | 913 | |
250 kVA | 550 | 2230 | 1250 | 1300 | 1430 | 325 | 1106 |
