Typ des Transformators: | mit einer Breite von nicht mehr als 15 mm | Phase: | Phase drei |
---|---|---|---|
Kühlmethode: | ONAN; Selbstgekühlt | Temperaturanstieg: | 65°C |
Primärspannung: | 13800GrdY/7968 | Sekundärspannung: | 480Y/277 (L-N-L) |
Häufigkeit: | 50/60 Hz | Wickelmaterial: | Kupfer |
Markieren: | Drei-Phasen-Überkopfverteilungstransformator,13.8KV-Verteilungstransformator,Ölgetränkte Oberflächenverteilungstransformatoren |

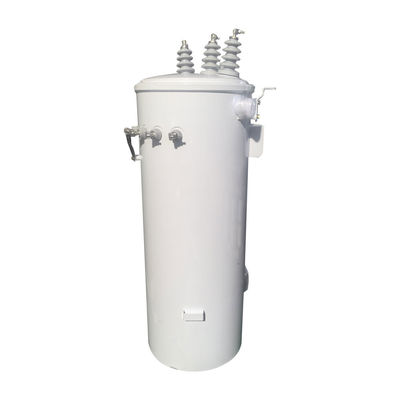

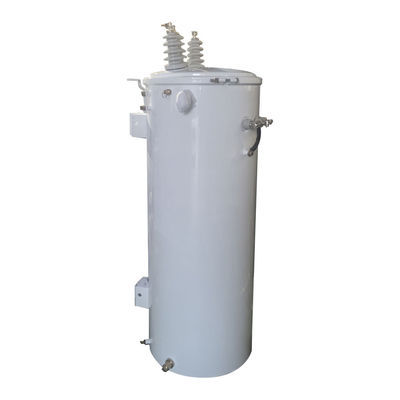

112.5Kva Drei-Phasen-Pol montiert Oberkopf-Verteilungstransformator Öl eingetaucht 13.8KV 15KVA 25KVA 50KVA 75KVA 20KV 13200V 7620V bis 240V
WINLEY's dreiphasiger runder Tank ist für den Einsatz in Gebieten ausgelegt, in denen dreiphasige Energie benötigt wird, aber der Platz begrenzt ist.Es bietet einen sauberer aussehenden Service mit niedrigeren Installationskosten als eine Bank von drei Einphasentransformatoren. Triplex-Kern/Spule ist die Wahl für die Versorgung von elektrischen Motorbelastungen, insbesondere bei häufigem Motorstart.
Standardmerkmale
Erfüllt oder übertrifft aktuelle IEEE- und NEMA-Standards.
Triplex-Kern-Spule-Design.
Hochspannungsschläuche für nasse Verfahren.
Gemachte Polymer-Niedrigspannungsschläuche.
Zinnplattierte Bronze-Endgeräte für Kupfer- oder Aluminiumanschlüsse.
Zwei Tankbefestigungsbestimmungen.
Blitzschutzvorrichtungen.
1/2 ̊ Abflussstecker.
Automatische Druckentlastung.
Mineralöl.
Leichter Stahlbehälter und Schraubdeckel.
Ein mit Laser graviertes Namensschild.
Hauptdaten
Typ des Transformators | Überspannungstransformator, herkömmlicher Typ |
Konfiguration des Transformators | Flüssigkeitsgefüllte Stange montiert |
Typ der Polarität des Transformators | Subtraktiv |
Phase | Drei Phasen |
Kapazität | 112.5 KVA |
Primärspannung | 13800GrdY/7968 |
Sekundärspannung | 480Y/277 (L-N-L) |
Sekundärspannungsklasse | 1Klasse 2 kV |
Häufigkeit | 60 Hz |
Temperaturanstieg | 65°C |
Isolationsbewertung | Klasse E Isolierung - 120°C, 248°F |
Kühlklasse | ONAN; selbstgekühlt |
Klopfwechsler | 5-Positions-Tap-Wechselgerät mit externer Bedienungshandle |
Tippen Sie auf den Schalter | Mitte des Tankkörpers, links von den Montagevorrichtungen |
Impedanz | 20,70 bis 5% |
Primärverbindungstyp | Lebender Buschbeutel |
Primäre Beendigung | Hochspannungsgehäuse aus Porzellan |
Effizienzstandard (n) | Erfüllt DOE 2016 Standards, erfüllt ANSI/IEEE Standards |
K-Faktorbewertung (harmonische Minderung) | K-1 (Standard) |
Wickelmaterial | Kupfer |
Umgebungstemperaturbewertung | 40°C |
Geräuschpegel | 55 dBA |
Kernmaterial | Getreideorientierter Stahl |
Tankmaterial | Beschichtetes Stahl |
Abmessungen* | 30.71''-W x 31.89''-D x 47.24''-H |
Gesamtgewicht (gefüllt mit Flüssigkeit) | 968 Pfund |
Ratings | Erfüllt/überschreitet DOE-Effizienzbewertungen 2016 |
Effizienz | 990,10% |
Keine Lastverluste (in Watt) | +/- 227 W |
Volllastverlust (in Watt) | +/- 815 W |
Spezifikationen
KVA | Spannungen im primären Bereich | Sekundärspannungen |
30 | 4160 Grdy/2400 zu 24940 Grdy/14400 |
208y/120 |
45 | 480y/277 | |
75 | 240 | |
112.5 | 480 | |
150 | 240△120 mitten im Wasserhahn |
Zubehör
Herstellungsprozess
Häufig gestellte Fragen
1Kann ich eine Musterbestellung haben?
A: Ja, wir begrüßen Probenauftrag, um die Qualität zu testen und zu überprüfen.
2F: Wie lange dauert die Lieferzeit?
A: Die Massenproduktion dauert 15-25 Tage.
3F: Wie lange dauert die Garantie?
A: 24 Monate ab B / L. Wenn es Probleme mit Zubehör gibt, liefern Sie einfach die Fotos des beschädigten Zubehörs, dann werden wir kostenlosen Service anbieten.Wir stellen leicht beschädigte Zubehörteile kostenlos zur Verfügung.Wir können Ihnen auch technische Unterstützung anbieten.
4F: Ist OEM/ODM erhältlich?
A: Ja, das ist es! Wir sind Hersteller mit unserem eigenen F&E-Team, wir können die Produkte entsprechend der Zeichnung oder Anforderungen des Kunden anpassen.
Kundenspezifische Dienstleistungen
a. angepasste Farbe und spezielle Funktion.
b. individuell angepasste Box.
c. Drucken des Kundenlogos.
d. Ihre anderen Ideen über das Produkt, können wir Ihnen helfen, zu entwerfen und in Produktion zu bringen.
5F: Wie kontrollieren Sie die Qualität der Produkte?
A: Unsere Firma besitzt die Kerntechnologie, alle Arten von Produkten haben CE-Zertifikat. Wir haben professionelle Ingenieure. Die Arbeiter sind streng verpflichtet, Produkte nach den Zeichnungen herzustellen.Jeder Prozess hat technische AusbilderDie QC-Überwacher werden die Produktion regelmäßig überprüfen. Wir werden Produkte während der Produktion testen und umfassende Qualitätsprüfungen durchführen, wenn die Produkte fertig sind.
