Drei-Phasen-Pad-montierte Transformator

Drei-Phasen- 2000kva-Öl-eingetauchtes elektrisches Pad mit Transformator 24940V bis 480V NEMA 3R

Alle Kategorien

Dreiphasenisolierungs-Transformator

Drei-Phasen-Pad-montierte Transformator

Einphasen-Pad-montierte Transformator

An einem Pfahl montierte Transformator

Medizinischer Isolierungs-Transformator

Industrieller Steuertransformator

mit einer Leistung von mehr als 100 W

Toroidal Isolierungs-Transformator

Trockene dreiphasigart Transformator

Dreiphasenreaktor

Kontakt mit uns

Mr. Steven

steven@winley-electric.com

86-18650108051

Kontaktieren Sie uns jetzt

Drei-Phasen- 2000kva-Öl-eingetauchtes elektrisches Pad mit Transformator 24940V bis 480V NEMA 3R

Markenbezeichnung:	WINLEY
Modellnummer:	S-2000/25
Mindestbestellmenge:	1 Einheit
Preis:	$5000-$150000
Verpackungsdetails:	Aus Sperrholz
Zahlungsbedingungen:	T/T

Einzelheiten

Beschreibung des Produkts

Einzelheiten

Herkunftsort:

China

Zertifizierung:

UL,CE,ISO

Phase:

Drei Phasen

Kapazität:

2000KVA

Primärspannung:

24940V

Sekundärspannung:

480Y/277

Kühlkurs:

KNAN; selbstgekühlt

Temperaturanstieg:

Impedanz (typisch):

50,75% typisch

Wickelmaterial:

Kupfer/Aluminium

Versorgungsmaterial-Fähigkeit:

1000 Stück/Monat

Hervorheben:

3R elektrische Pad montiert Transformator

480 V elektrische Pad-montierte Transformer

2000kva Öl eingetaucht Transformator

Beschreibung des Produkts

Dreiphasige 2000kva Öl-Elektropad mit 24940V bis 480V-Einstellung

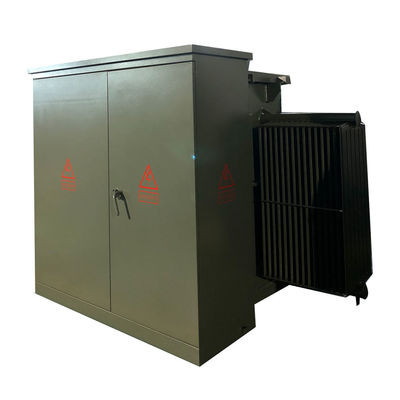

Drei-Phasen- 2000kva-Öl-eingetauchtes elektrisches Pad mit Transformator 24940V bis 480V NEMA 3R 0

Struktur

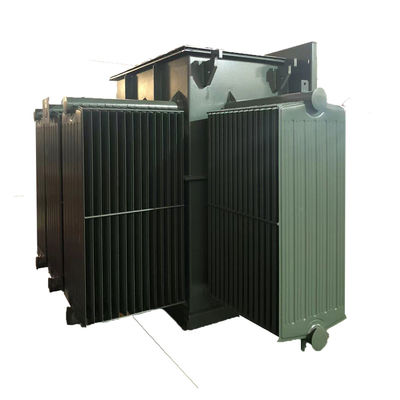

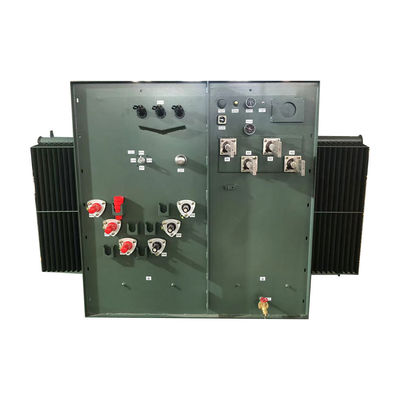

Drei-Phasen- 2000kva-Öl-eingetauchtes elektrisches Pad mit Transformator 24940V bis 480V NEMA 3R 1

Produktmerkmale

1.Eintrittsanlage für Pentahead-Schrauben
2.Hochbrennpunkteisolerende Flüssigkeit
3.Nicht-PCB-isolierende Flüssigkeit
4.Tamperproof-Häuser
5- Scharnierte Türen, verriegelbar.
6.NEMA 3R Kabelraum
7.Hot Stick inklusive, HV Türhalter

Hauptdaten

Typ des Transformators	Auf einem Pad montiert, Kompartimentart
Konfiguration des Transformators	Flüssigkeitsgefülltes Pad montiert
Typ der Transformatorzufuhr	Schleifenzufuhr
Phase	Drei Phasen
Kapazität	2 MVA (2000 KVA)
Primärspannung	24940V
Primärspannungsklasse	Klasse 25 kV
Primärphasor	Delta
Sekundärspannung	480Y/277
Häufigkeit	60 Hz
Temperaturanstieg	65°C
Isolationsbewertung	Klasse E Isolierung - 120°C, 248°F
Kühlklasse	KNAN; selbstgekühlt
K-Faktorbewertung (harmonische Minderung)	K-1 (Standard)
Wickelmaterial	Aluminium
Umgebungstemperaturbewertung	40°C
Umgebungstemperaturbereich	-40°C bis +40°C (-50°F bis +104°F)
Höhenlage (Höhe)	3300 Fuß (1000 Meter) über dem Meeresspiegel
Kernmaterial	Getreideorientierter Stahl
Tankmaterial	Beschichtetes Stahl
Klassifizierung der Gehäuse	NEMA 3R Witterungsdichtes Kabelfach, versiegelter Tank
Abmessungen*	75'' W x 74' D x 73' H
Trockengewicht (ohne Öl) *	4,566 Pfund
Gesamtgewicht (gefüllt mit Flüssigkeit)	10,567 Pfund
Ratings	Erfüllt/überschreitet DOE-Effizienzbewertungen 2016
Eigenschaften	Eintrittsanlage für Pentahead-Schrauben
Effizienz in %	99.40%
Keine Lastverluste (in Watt)	+/- 2,100 W
Volllastverlust (in Watt) bei 100%	+/- 14,500 W
Gesamtlastverlust (in Watt) bei 100%	+/- 16,600 W

Spezifikation

Nennleistung (KVA)	Hochspannung (KV)	Niedrigspannung (V)	Verlust (W)
Nennleistung (KVA)	Hochspannung (KV)	Niedrigspannung (V)	Verlust ohne Last (W)	Lastverlust (W)
75 KVA	24.94/14.4 kV 12.47/7.2 kV 34.5KV/ 19.92KV/ 13.8KV/ 13.2KV/ oder andere	120/240 V 480Y/ 277 V 600Y/ 347 V	180	1250
112.5KVA			200	1500
150 KVA			280	2200
225 KVA			400	3050
300 KVA			480	3650
500 KVA			680	5100
750 KVA			980	7500
1000 KVA			1150	10300
1500 KVA			1640	14500
2000 KVA			2160	20645
2500 KVA			2680	23786
3000 KVA			3300	25300
3750 KVA			4125	27875
5000 KVA			5200	30000

Technische Zeichnungen

Drei-Phasen- 2000kva-Öl-eingetauchtes elektrisches Pad mit Transformator 24940V bis 480V NEMA 3R 2

Herstellungsprozess

Drei-Phasen- 2000kva-Öl-eingetauchtes elektrisches Pad mit Transformator 24940V bis 480V NEMA 3R 5

Häufig gestellte Fragen

1Kann ich eine Musterbestellung haben?

A: Ja, wir begrüßen Probenauftrag, um die Qualität zu testen und zu überprüfen.

2F: Wie lange dauert die Lieferzeit?

A: Die Massenproduktion dauert 15-25 Tage.

3F: Wie lange dauert die Garantie?

A: 24 Monate ab B / L. Wenn es Probleme mit Zubehör gibt, liefern Sie einfach die Fotos des beschädigten Zubehörs, dann bieten wir kostenlosen Service.Wir stellen leicht beschädigte Zubehörteile kostenlos zur Verfügung.Wir können Ihnen auch technische Unterstützung anbieten.

4F: Ist OEM/ODM erhältlich?

A: Ja, das ist es! Wir sind Hersteller mit unserem eigenen F&E-Team, wir können die Produkte entsprechend der Zeichnung oder Anforderungen des Kunden anpassen.

Kundenspezifische Dienstleistungen

a. angepasste Farbe und spezielle Funktion.

b. individuell angepasste Box.

c. Drucken des Kundenlogos.

d. Ihre anderen Ideen über das Produkt, können wir Ihnen helfen, zu entwerfen und in Produktion zu bringen.

5F: Wie kontrollieren Sie die Qualität der Produkte?

A: Unsere Firma besitzt die Kerntechnologie, alle Arten von Produkten haben CE-Zertifikat. Wir haben professionelle Ingenieure. Die Arbeiter sind streng verpflichtet, Produkte nach den Zeichnungen herzustellen.Jeder Prozess hat technische AusbilderDie QC-Überwacher werden die Produktion regelmäßig überprüfen. Wir werden Produkte während der Produktion testen und umfassende Qualitätsprüfungen durchführen, wenn die Produkte fertig sind.
