| Markenbezeichnung: | WINLEY |
| Modellnummer: | D-250/5 |
| Mindestbestellmenge: | 1 Einheit |
| Preis: | $1000-$10000 |
| Verpackungsdetails: | Aus Sperrholz |
| Zahlungsbedingungen: | T/T |

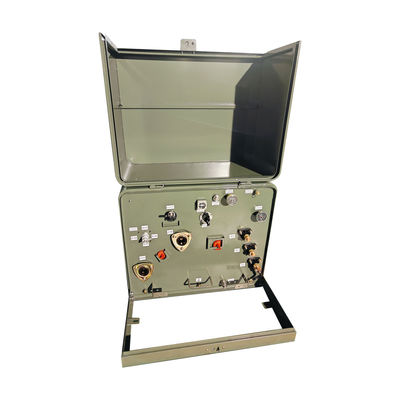

304 Edelstahlbehälter Einphasen-Pad Montiert Transformatoröl eingetaucht 50kva 75kva 100kva 250Kva
Einzelheiten zum Produkt
Hauptdaten
| Typ des Transformators | Auf einem Pad montiert, Kompartimentart |
| Konfiguration des Transformators | Flüssigkeitsgefülltes Pad montiert |
| Typ der Transformatorzufuhr | Schleifenzufuhr |
| Phase | Einzelphase |
| Kapazität | 250 |
| Primärspannung | 4160GrdY/2400 |
| Sekundärspannung | 240/120V (L-N-L) |
| Sekundärer Phasor | Zweifähigkeit |
| Häufigkeit | 60 Hz |
| Temperaturanstieg | 65°C |
| Kühlklasse | ONAN; selbstgekühlt |
| Effizienz | Erfüllen des DOE-Standards 2016 |
| Wickelmaterial | Kupfer |
| Umgebungstemperaturbewertung | 40°C |
| Geräuschpegel | 55 dBA |
| Höhenlage (Höhe) | 3300 Fuß (1000 Meter) über dem Meeresspiegel |
| Tankmaterial | 304 Edelstahl |
| Material für die Schränke | 304 Edelstahl |
| Material der Basisplattform | 304 Edelstahl |
| Abmessungen* | 36 x 54 x 39 |
| Gewicht* | 2, 250 Pfund |
| Ratings | Entspricht ANSI/IEEE #C57.12.00 |
| Effizienz | 99.20% |
Zeichnung
Merkmal
1)die Beschichtung des Transformatorbehälters mit Einphasenplatte übersteigt C57,12.8 und C57,12.29Vollständige Einhaltung der IEEE C57.12.28 Gehäuseintegritätsstandards.
2)Zwei äußerlich geklemmte universelle Hochspannungs-Bushing-Bohren für Schleifzufuhr oder ein äußerlich geklemmter Bushing-Bohr für Radialzufuhr.
3)Drei nach außen geklemmte Niederspannungsbüschungen mit Gewindeverbindungen aus Kupfer, einschließlich eines vollständig isolierten neutralen Endgeräts mit abnehmbarem Bodenriemen.
4)Embossed Bushing-Halterungen; eingebetteter Ölfachboden.
5)Geschwängte, flüssig montierte Hebanlagen aus Edelstahl.
6)Automatische Druckentlastung.
7)Elektroöle mit Oxidationshemmer.
8)Ausnehmbare Haube mit korrosionsbeständigen Scharnierstiften und Fässern aus Edelstahl Leichtes Gehäuse aus Edelstahl und abnehmbare Schwelle mit Edelstahl-Hardware befestigt.
9)Gewölbte Oberflächen an der Haube und Ölkabine, um Wasserverlagerungen zu verhindern.
10)Ölfüll-/Ölpegelstecker; Ölabflussstecker; Vorkehrungen für die Erdung des Tanks.
11)Korrosionsbeständige Verriegelungsanlage mit eingeschlossenem Sicherheitsschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubsch
Spezifikation
| 25kva-500kva einphasige, auf einem Pad montierte Transformator | ||||||
| Nennkapitalisierung ((kVA) | Hoch | Niedrigspannung | Verbindungssymbol | Standards | Kurzschlussimpedanz (%) | Effizienz |
| Spannung (v) | (%) | |||||
| 25 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 | 110 220 230 400 480 | II0, II6 | IEEE/ANSI/ DOE | 10,0 bis 4,5% | 98.95 |
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
| 500 | 99.49 | |||||
Zubehör
Herstellungsprozess
Häufig gestellte Fragen
1Kann ich eine Musterbestellung haben?
A: Ja, wir begrüßen Probenauftrag, um die Qualität zu testen und zu überprüfen.
2F: Wie lange dauert die Lieferzeit?
A: Die Massenproduktion dauert 15-25 Tage.
3F: Wie lange dauert die Garantie?
A: 24 Monate ab B / L. Wenn es Probleme mit Zubehör gibt, liefern Sie einfach die Fotos des beschädigten Zubehörs, dann werden wir kostenlosen Service anbieten.Wir stellen leicht beschädigte Zubehörteile kostenlos zur Verfügung.Wir können Ihnen auch technische Unterstützung anbieten.
4F: Ist OEM/ODM erhältlich?
A: Ja, das ist es! Wir sind Hersteller mit unserem eigenen F&E-Team, wir können die Produkte entsprechend der Zeichnung oder Anforderungen des Kunden anpassen.
Kundenspezifische Dienstleistungen
a. angepasste Farbe und spezielle Funktion.
b. individuell angepasste Box.
c. Drucken des Kundenlogos.
d. Ihre anderen Ideen über das Produkt, können wir Ihnen helfen, zu entwerfen und in Produktion zu bringen.
5F: Wie kontrollieren Sie die Qualität der Produkte?
A: Unser Unternehmen besitzt die Kerntechnologie, alle Arten von Produkten haben CE-Zertifikat. Wir haben professionelle Ingenieure. Die Arbeiter sind streng verpflichtet, Produkte nach den Zeichnungen herzustellen.Jeder Prozess hat technische AusbilderDie QC-Überwacher werden die Produktion regelmäßig überprüfen. Wir werden Produkte während der Produktion testen und umfassende Qualitätsprüfungen durchführen, wenn die Produkte fertig sind.
|
