| Herkunftsort: | China |
|---|---|
| Markenname: | WINLEY |
| Zertifizierung: | CE,ISO |
| Modellnummer: | S-300/15 |
| Min Bestellmenge: | 1 Einheit |
| Preis: | $5000-$150000 |
| Verpackung Informationen: | Aus Sperrholz |
| Lieferzeit: | 30 Tage |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 1000 Stück/Monat |
| Phase: | Phase drei | Kapazität: | 300KVA |
|---|---|---|---|
| Primärspannung: | 1270GrdY/7200V | Sekundärspannung: | 480Y/277 |
| Kühlkurs: | KNAN; selbstgekühlt | Vektorgruppe: | YnYn0 |
| Temperaturanstieg: | 65°C | Isolationsbewertung: | Klasse E Isolierung - 120°C, 248°F |
| Markieren: | 300 Kva Pad-montierte Transformator,12470GrdY/7200V Pad-montierte Transformator,Drei-Phasen-Pad-montierte Transformator |
||

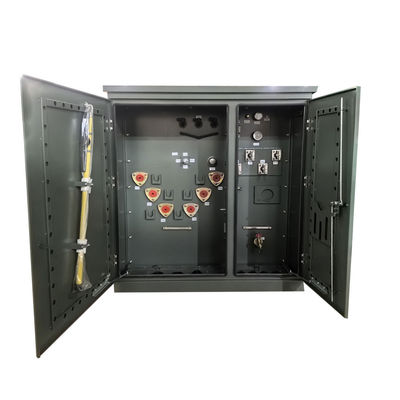

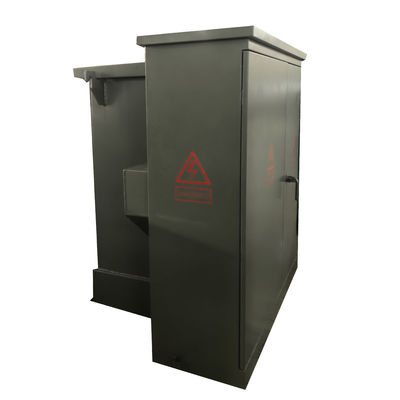

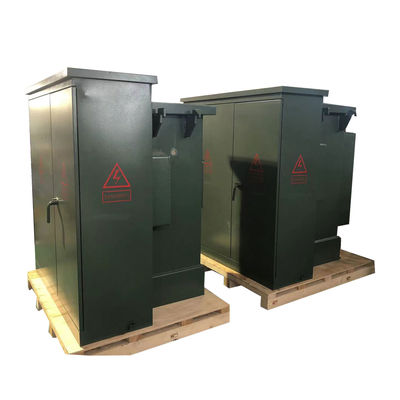

300Kva Dreiphasen-Pad-montierte Schleifeinströmung für Transformatoren 12470GrdY/7200 bis 480Y/277
Zusammenfassung
Der dreiphasige, auf einem Pad montierte Transformator taucht den Lastschalter und die Sicherung auf der Hochspannungsseite des Transformators ein, wobei Kern und Wicklungen des Transformators im gleichen Ölbehälter liegen.hat die Vorteile einer fortschrittlichen Struktur, zuverlässige Leistung, Energieeinsparung und Verbrauchsreduzierung, flexible Nutzung, hohe Anpassungsfähigkeit und wirtschaftliche Vorteile.
Produktstruktur
Beschreibung
1) Die Struktur ist kompakt und vernünftig, und das Volumen ist klein, was nur etwa ein Drittel des europäischen Umschlagkasten der gleichen Kapazität beträgt;
2)Vollversiegelte, vollständig isolierte Struktur, keine Notwendigkeit, Sicherheitsbarrieren zu errichten, und eine zuverlässige Garantie für die persönliche Sicherheit;
3)Es gibt eine Vielzahl von Stromversorgungssystemen zur Auswahl für die Benutzer, die eine Endstromversorgung annehmen und ein Ringnetz oder eine doppelte Stromversorgung realisieren können;
4) Es wird ein ölgetränkter Leistungstransformator S11 mit geringem Verlust, geringem Temperaturanstieg und starker Überlastkapazität verwendet.
5)Doppel Sicherungen (Backup-Schutzsicherung + Plug-in-Schutzsicherung) werden zum Schutz verwendet.und die Steckverschlusssicherung verfügt über die Eigenschaften einer doppelten Empfindlichkeit für Strom und Temperatur, um den sicheren und zuverlässigen Betrieb des Produkts zu gewährleisten;
6)Der 200A-Kabelanschluss kann unter Belastung angeschlossen und abgeschaltet werden und kann im Notfall als Lastschalter betrieben werden.
7)Die Wicklung verwendet die Verbindung Dyn11 und der Eisenkern eine dreiphasige vierspaltenartige Struktur, so daß das Produkt unter jeder asymmetrischen Belastung laufen kann und der neutrale Punkt nicht treibt,Die Spannung ist stabil., die Qualität der Stromversorgung ist hoch, der Schrank erwärmt sich, der Lärm ist gering und die Leistung des Blitzschutzes ist gut;
8)Das Kabinett nimmt eine Korrosionsschutz-Konstruktion und eine spezielle Sprühfarbbehandlung an, die schön und neuartig ist, für verschiedene Umgebungen geeignet ist und den Effekt der Verschönerung der Stadt erreicht.
Hauptdaten
| Konfiguration des Transformators | Flüssigkeitsgefülltes Pad montiert |
| Typ der Transformatorzufuhr | Schleifenzufuhr |
| Betrieb | Schritt nach unten (nicht für Schritt nach oben genehmigt) |
| Phase | Drei Phasen |
| Kapazität | 300 KVA |
| Vektorgruppe | - Ich weiß. |
| Primärspannung | 12470GrdY/7200 |
| Primärspannungsklasse | Klasse 15 kV |
| Primärphasor | Wye mit Boden |
| Primär-BIL | 95 KV |
| Sekundärspannung | 480Y/277 |
| Sekundärspannungsklasse | 1Klasse 2 kV |
| Sekundärer Phasor | Wye-N |
| Sekundäre BIL | 30 KV |
| Häufigkeit | 60 Hz |
| Temperaturanstieg | 65°C |
| Isolationsbewertung | Klasse E Isolierung - 120°C, 248°F |
| Kühlklasse | KNAN; selbstgekühlt |
Technische Zeichnungen
Spezifikation
| Drei-Phasen-Pad-montierte Transformator | ||||
| Nennleistung (KVA) | Hochspannung (KV) | Niedrigspannung (V) | Verlust (W) | |
| Verlust ohne Last (W) | Lastverlust (W) | |||
| 75 KVA | 24.94/14.4 kV 12.47/7.2 kV 34.5KV/ 19.92KV/ 13.8KV/ 13.2KV/ oder andere |
120/240 V 480Y/ 277 V 600Y/ 347 V |
180 | 1250 |
| 112.5KVA | 200 | 1500 | ||
| 150 KVA | 280 | 2200 | ||
| 225 KVA | 400 | 3050 | ||
| 300 KVA | 480 | 3650 | ||
| 500 KVA | 680 | 5100 | ||
| 750 KVA | 980 | 7500 | ||
| 1000 KVA | 1150 | 10300 | ||
| 1500 KVA | 1640 | 14500 | ||
| 2000 KVA | 2160 | 20645 | ||
| 2500 KVA | 2680 | 23786 | ||
| 3000 KVA | 3300 | 25300 | ||
| 3750 KVA | 4125 | 27875 | ||
| 5000 KVA | 5200 | 30000 | ||
Herstellungsprozess
Häufig gestellte Fragen
1Kann ich eine Musterbestellung haben?
A: Ja, wir begrüßen Probenauftrag, um die Qualität zu testen und zu überprüfen.
2F: Wie lange dauert die Lieferzeit?
A: Die Massenproduktion dauert 15-25 Tage.
3F: Wie lange dauert die Garantie?
A: 24 Monate ab B / L. Wenn es Probleme mit Zubehör gibt, liefern Sie einfach die Fotos des beschädigten Zubehörs, dann werden wir kostenlosen Service anbieten.Wir stellen leicht beschädigte Zubehörteile kostenlos zur Verfügung.Wir können Ihnen auch technische Unterstützung anbieten.
4F: Ist OEM/ODM erhältlich?
A: Ja, das ist es! Wir sind Hersteller mit unserem eigenen F&E-Team, wir können die Produkte entsprechend der Zeichnung oder Anforderungen des Kunden anpassen.
Kundenspezifische Dienstleistungen
a. angepasste Farbe und spezielle Funktion.
b. individuell angepasste Box.
c. Drucken des Kundenlogos.
d. Ihre anderen Ideen über das Produkt, können wir Ihnen helfen, zu entwerfen und in Produktion zu bringen.
5F: Wie kontrollieren Sie die Qualität der Produkte?
A: Unsere Firma besitzt die Kerntechnologie, alle Arten von Produkten haben CE-Zertifikat. Wir haben professionelle Ingenieure. Die Arbeiter sind streng verpflichtet, Produkte nach den Zeichnungen herzustellen.Jeder Prozess hat technische AusbilderDie QC-Überwacher werden die Produktion regelmäßig überprüfen. Wir werden Produkte während der Produktion testen und umfassende Qualitätsprüfungen durchführen, wenn die Produkte fertig sind.
