| Herkunftsort: | China |
|---|---|
| Markenname: | WINLEY |
| Zertifizierung: | CE,ISO |
| Modellnummer: | D-100/35 |
| Min Bestellmenge: | 1 Einheit |
| Preis: | $1000-$10000 |
| Verpackung Informationen: | Aus Sperrholz |
| Lieferzeit: | 30 Tage |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 1000 Stück/Monat |
| Nennkapazität: | 100kVA | Primärspannung: | 34500GrdY/19920 |
|---|---|---|---|
| Sekundärspannung: | 240/120 (L-N-L) | Phase: | Einzelphase |
| Kühlmethode: | ONAN/KNAN | Effizienz: | 99,00% |
| Häufigkeit: | 60 Hz | Temperaturanstieg: | 65°C |
| Markieren: | 34500V 240v Pad-verteilende Transformatoren,Verteilungstransformatoren mit 100 kVA-Pad-Auflage,Verteiltransformatoren mit Radialzufuhrplatte |
||
ANSI-Einphasen-Pad-montierte Transformatoren sind mit einem Klemmschalen-Schrank für einfaches Öffnen und ungehemmten Zugang zu Anschlüssen ausgestattet.Die Vielseitigkeit des Designs ermöglicht verschiedene Schutz- und Schaltkonfigurationen.

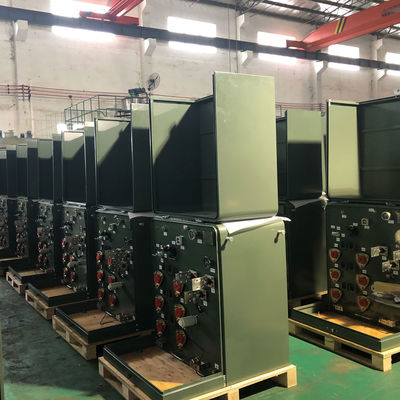

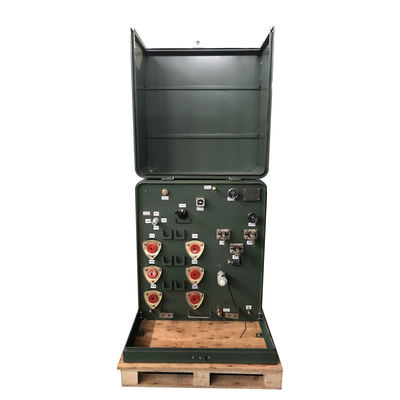

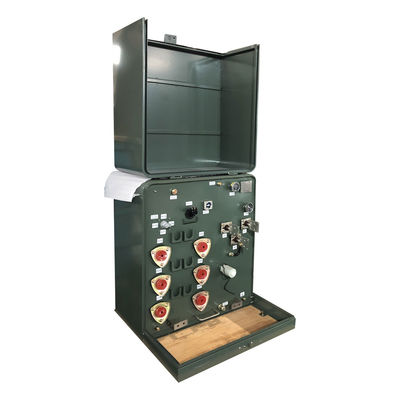

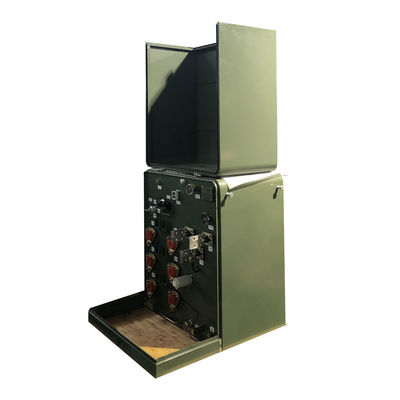

Fabrikproduktfotos
Produktstruktur
Hauptdaten
| Typ des Transformators | Auf dem Träger befestigt, Kompartimentart I & II |
| Typ der Transformatorzufuhr | Schleifenzufuhr |
| Phase | Einzelphase |
| Kapazität | 100 KVA |
| Vektorgruppe | II6 |
| Primärspannung | 34500GrdY/19920 |
| Sekundärspannung | 240/120 |
| Häufigkeit | 60 Hz |
| Temperaturanstieg | 65°C |
| Isolationsbewertung | Klasse E Isolierung - 120°C, 248°F |
| Kühlklasse | ONAN; selbstgekühlt |
| Primäre Kündigungsabmachung | ANSI-Typ I-Vereinbarung |
| Leistungsschalter für die Lastunterbrechung | 200-Ampere, 35 kV, 10 kArms |
| Effizienzstandard (n) | Erfüllt DOE 2016 Standards, erfüllt CSA Standards erfüllt ANSI/IEEE Standards |
| K-Faktorbewertung (harmonische Minderung) | K-1 (Standard) |
| Wickelmaterial | Kupfer |
| Umgebungstemperaturbewertung | 40°C |
| Umgebungstemperaturbereich | -40°C bis +40°C (-50°F bis +104°F) |
| Geräuschpegel | 51 dBA |
| Abmessungen der Kabelstraße der Abteilungsbasis* | 36-L x 20-D |
| Abteilenschrank Tiefe | 19-D |
| Abmessungen* | 36.5''-W x 42.5''-D x 36''-H |
| Trockengewicht (ohne Öl) * | 749.56 Pfund |
| Gesamtgewicht (gefüllt mit Flüssigkeit) | 2,024.36 Pfund |
| Effizienz | 99.00% |
| Gesamtlastverlust (in Watt) | +/- 1,378 W |
Produkttechnik
| Einphasen-Pad-montierte Transformator Spezifikation | ||||||||
| Ratings | Hochspannung ((kV) | Kein Lastverlust | Aufladungsverlust | Größe | Tiefe | Breite | Ölgewicht ((kg) | Gesamtgewicht ((kg) |
| (kVA) | (mm) | (mm) | (mm) | |||||
| 15 kVA | 34.5/19.92 13.8/8 13.2/7.6 12.47/7.2 oder andere |
50 | 195 | 840 | 740 | 610 | 45 | 294 |
| 25 kVA | 80 | 290 | 840 | 740 | 610 | 68 | 362 | |
| 37.5 kVA | 106 | 360 | 840 | 760 | 610 | 75 | 476 | |
| 50 kVA | 135 | 500 | 840 | 810 | 610 | 93 | 553 | |
| 75 kVA | 190 | 650 | 840 | 860 | 610 | 132 | 672 | |
| 100 kVA | 280 | 1010 | 910 | 1200 | 965 | 230 | 714 | |
| 167 kVA | 435 | 1530 | 1000 | 1200 | 965 | 265 | 913 | |
| 250 kVA | 550 | 2230 | 1250 | 1300 | 1430 | 325 | 1106 | |
Produktentwurf
Zubehör
Herstellungsprozess
Häufig gestellte Fragen
1Kann ich eine Musterbestellung haben?
A: Ja, wir begrüßen Probenauftrag, um die Qualität zu testen und zu überprüfen.
2F: Wie lange dauert die Lieferzeit?
A: Die Massenproduktion dauert 15-25 Tage.
3F: Wie lange dauert die Garantie?
A: 24 Monate ab B / L. Wenn es Probleme mit Zubehör gibt, liefern Sie einfach die Fotos des beschädigten Zubehörs, dann werden wir kostenlosen Service anbieten.Wir stellen leicht beschädigte Zubehörteile kostenlos zur Verfügung.Wir können Ihnen auch technische Unterstützung anbieten.
4F: Ist OEM/ODM erhältlich?
A: Ja, das ist es! Wir sind Hersteller mit unserem eigenen F&E-Team, wir können die Produkte entsprechend der Zeichnung oder Anforderungen des Kunden anpassen.
Kundenspezifische Dienstleistungen
a. angepasste Farbe und spezielle Funktion.
b. individuell angepasste Box.
c. Drucken des Kundenlogos.
d. Ihre anderen Ideen über das Produkt, können wir Ihnen helfen, zu entwerfen und in Produktion zu bringen.
5F: Wie kontrollieren Sie die Qualität der Produkte?
A: Unsere Firma besitzt die Kerntechnologie, alle Arten von Produkten haben CE-Zertifikat. Wir haben professionelle Ingenieure. Die Arbeiter sind streng verpflichtet, Produkte nach den Zeichnungen herzustellen.Jeder Prozess hat technische AusbilderDie QC-Überwacher werden die Produktion regelmäßig überprüfen. Wir werden Produkte während der Produktion testen und umfassende Qualitätsprüfungen durchführen, wenn die Produkte fertig sind.
