Zertifizierung: | CE,ISO | Phase: | 3 Phase |
---|---|---|---|
Type: | Overhead Pole Mount | Capacity: | 75 KVA |
Primary Voltage: | 13800V | Secondary Voltage: | 480Y/277 |
Frequency: | 60Hz | Temperature Rise: | 65°C |
Windings Material: | copper | Cooling Method: | ONAN/KNAN |
Markieren: | 75 Kva angebrachter Verteiltransformator,IEC-Standardmontierter Verteiltransformator,Dreiphasige Verteiltransformatoren |

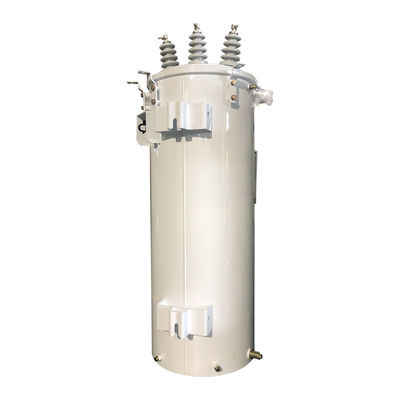

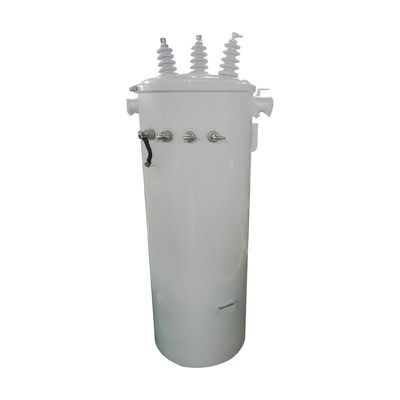

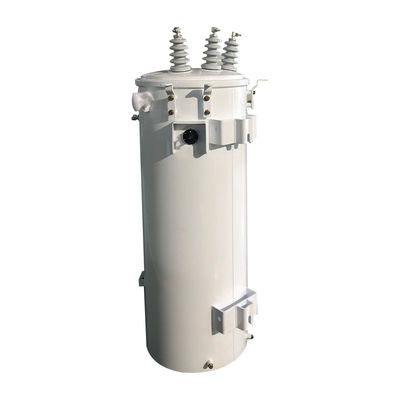

Drei-Phasen-Verteilungstransformator mit übergeordnetem Pol
WINLEY's dreiphasiger runder Tank ist für den Einsatz in Gebieten ausgelegt, in denen dreiphasige Energie benötigt wird, aber der Platz begrenzt ist.Es bietet einen sauberer aussehenden Service mit niedrigeren Installationskosten als eine Bank von drei Einphasentransformatoren. Triplex-Kern/Spule ist die Wahl für die Versorgung von elektrischen Motorbelastungen, insbesondere bei häufigem Motorstart.
Hauptdaten
Konfiguration des Transformators | Flüssigkeitsgefüllte Stange montiert |
Phase | Drei Phasen |
Kapazität | 75 KVA |
Primärspannung | 13800V |
Sekundärspannung | 480Y/277 |
Häufigkeit | 60 Hz |
Temperaturanstieg | 65°C |
Isolationsbewertung | Klasse E Isolierung - 120°C, 248°F |
Kühlklasse | ONAN; selbstgekühlt |
Impedanz | 4% |
Wickelmaterial | Kupfer |
Umgebungstemperaturbewertung | 40°C |
Ratings | Erfüllt/überschreitet DOE-Effizienzbewertungen 2016 |
Effizienz | 990,10% |
Gesamtlastverlust (in Watt) | +/- 1,080 W |
Standardmerkmale
• Erfüllt oder übertrifft die aktuellen Standards von ANSI, IEEE, NEMA, RUS und DOE
• Vertikales Triplex-Design
• Hochspannungsschläuche aus Porzellan
(ölgefüllt bei 125 kV BIL und höher zur Verringerung der Funkstörungen)
• Niedrigspannungsgusche aus geformtem Polymer oder Porzellan
• mit Kupfer oder Aluminium verbundene Zinnplatten aus Bronze
• Niedrigspannungsanbindung
• Niederspannungsgurt
• Dauerhaft gestempelte Kennzeichnung auf internen Nebenleitungen
• Sichtbare Abdeckung, verbunden mit der oberen Befestigungsklammer
• Vorkehrungen für die Erdung des Tanks
• Bodenanschluss für den Tank
• Automatisches Druckentlastungsventil für mehr Sicherheit
• Mineralöl mit Oxidationshemmer
• Behälter aus leichtem Stahl, Abdeckung und Ring
• Korrosionsbeständige Abdeckring-Hardware
• Kontinuierliches Schweißen an Hebe- und Befestigungsbeugeln
für erhöhte Sicherheit und Korrosionsbeständigkeit
• Eingebauter Tankboden zum Schutze gegen Schrott
• Festes Pulverfarbgebäude für eine bessere Abriebs- und Korrosionsbeständigkeit
• 10 kV Mindestabdeckung und Ringschutz
• KVA-Kennzeichnung auf dem Tank
• Innere Ölmarkierung
• Lasergravierter Aluminium-Namensschild
Herstellungsprozess
Häufig gestellte Fragen
1Kann ich eine Musterbestellung haben?
A: Ja, wir begrüßen Probenauftrag, um die Qualität zu testen und zu überprüfen.
2F: Wie lange dauert die Lieferzeit?
A: Die Massenproduktion dauert 15-25 Tage.
3F: Wie lange dauert die Garantie?
A: 24 Monate ab B / L. Wenn es Probleme mit Zubehör gibt, liefern Sie einfach die Fotos des beschädigten Zubehörs, dann werden wir kostenlosen Service anbieten.Wir stellen leicht beschädigte Zubehörteile kostenlos zur Verfügung.Wir können Ihnen auch technische Unterstützung anbieten.
4F: Ist OEM/ODM erhältlich?
A: Ja, das ist es! Wir sind Hersteller mit unserem eigenen F&E-Team, wir können die Produkte entsprechend der Zeichnung oder Anforderungen des Kunden anpassen.
Kundenspezifische Dienstleistungen
a. angepasste Farbe und spezielle Funktion.
b. individuell angepasste Box.
c. Drucken des Kundenlogos.
d. Ihre anderen Ideen über das Produkt, können wir Ihnen helfen, zu entwerfen und in Produktion zu bringen.
5F: Wie kontrollieren Sie die Qualität der Produkte?
A: Unsere Firma besitzt die Kerntechnologie, alle Arten von Produkten haben CE-Zertifikat. Wir haben professionelle Ingenieure. Die Arbeiter sind streng verpflichtet, Produkte nach den Zeichnungen herzustellen.Jeder Prozess hat technische AusbilderDie QC-Überwacher werden die Produktion regelmäßig überprüfen. Wir werden Produkte während der Produktion testen und umfassende Qualitätsprüfungen durchführen, wenn die Produkte fertig sind.
