| Herkunftsort: | China |
|---|---|
| Markenname: | WINLEY |
| Zertifizierung: | CE,ISO |
| Modellnummer: | S-3000/15 |
| Min Bestellmenge: | 1 Einheit |
| Preis: | $5000-$150000 |
| Verpackung Informationen: | Gepäck aus Sperrholz |
| Lieferzeit: | 30 Tage |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 1000 Stück/Monat |
| Phase: | Drei Phasen | Kapazität: | 3000 KVA |
|---|---|---|---|
| Primärspannung: | 12470V oder angepasst | Sekundärspannung: | 480Y/277 |
| Vektorgruppe: | DYN1 | Temperaturanstieg: | 65°C |
| Impedanz (typisch): | 50,75% | Wickelmaterial: | Kupfer |
| Markieren: | 3000 Kva Pad-montierte Transformator,12.47kv Pad-montierte Transformator,13.8kv Pad-montierte Transformator |
||

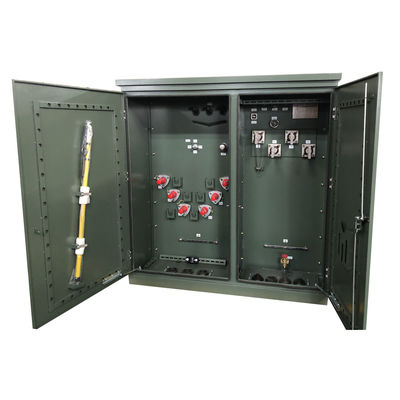

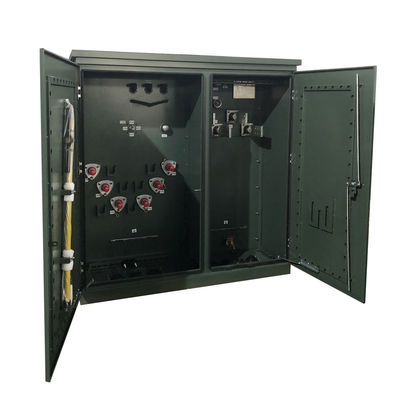

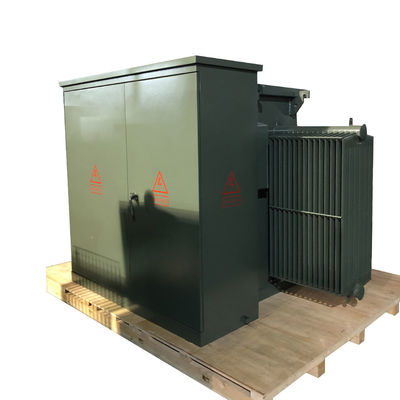

3000 mva Dreiphasen-Schleifenzufuhr Radialzufuhr 3-Phasen-Pad-montierte Transformator 12,47kv 13,2kv 13,8kv
WINLEY präsentiert eine umfassende Palette flüssigkeitsgefüllter dreiphasiger Verteiltransformatoren, die den einschlägigen ANSI®/IEEE®-Normen entsprechen.mit einer Leistung von mehr als 100 W undDiese Transformatoren sind ideal für Anwendungen geeignet, die hohe Spannung und eine beträchtliche Leistung erfordern, einschließlich Umspannwerke und industrieller Stromverbrauch.
Struktur
Hauptdaten
| Typ des Transformators | Auf einem Pad montiert, Kompartimentart |
| Typ der Transformatorzufuhr | Schleifenzufuhr |
| Betrieb | Schritt nach unten (nicht für Schritt nach oben genehmigt) |
| Phase | Drei Phasen |
| Kapazität | 3 MVA (3000 KVA) |
| Vektorgruppe | DYN1 |
| Primärspannung | mit einer Leistung von mehr als 100 W |
| Sekundärspannung | 480Y/277 |
| Sekundärspannungsklasse | 1Klasse 2 kV |
| Sekundäre BIL | 30 KV |
| Häufigkeit | 60 Hz |
| Temperaturanstieg | 65°C |
| Isolationsbewertung | Klasse E Isolierung - 120°C, 248°F |
| Kühlklasse | KNAN; selbstgekühlt |
| Impedanz | 50,0 bis 7,5% |
| Flüssigkeitsgewicht* | 2,545 lb |
| Wickelmaterial | Kupfer |
| Umgebungstemperaturbewertung | 40°C |
| Umgebungstemperaturbereich | -40°C bis +40°C (-50°F bis +104°F) |
| Geräuschpegel | 63 dBA |
| Höhenlage (Höhe) | 3300 Fuß (1000 Meter) über dem Meeresspiegel |
| Abmessungen* | 90 W x 80 D x 83 H |
| Trockengewicht (ohne Öl) * | 5,810 lb |
| Gesamtgewicht (gefüllt mit Flüssigkeit) | 12,576 lb |
| Ratings | Erfüllt/überschreitet DOE-Effizienzbewertungen 2016 |
| Eigenschaften | Eintrittsanlage für Pentahead-Schrauben |
| Gesamtlastverlust (in Watt) bei 50% | +/- 12,090 W |
Spezifikation
| Drei-Phasen-Pad-montierte Transformator | ||||
| Nennleistung (KVA) | Hochspannung (KV) | Niedrigspannung (V) | Verlust (W) | |
| Verlust ohne Last (W) | Lastverlust (W) | |||
| 75 KVA | 24.94/14.4 kV 12.47/7.2 kV 34.5KV/ 19.92KV/ 13.8KV/ 13.2KV/ oder andere |
120/240 V 480Y/ 277 V 600Y/ 347 V |
180 | 1250 |
| 112.5KVA | 200 | 1500 | ||
| 150 KVA | 280 | 2200 | ||
| 225 KVA | 400 | 3050 | ||
| 300 KVA | 480 | 3650 | ||
| 500 KVA | 680 | 5100 | ||
| 750 KVA | 980 | 7500 | ||
| 1000 KVA | 1150 | 10300 | ||
| 1500 KVA | 1640 | 14500 | ||
| 2000 KVA | 2160 | 20645 | ||
| 2500 KVA | 2680 | 23786 | ||
| 3000 KVA | 3300 | 25300 | ||
| 3750 KVA | 4125 | 27875 | ||
| 5000 KVA | 5200 | 30000 | ||
Technische Zeichnungen
Zusätzliches Zubehör
Herstellungsprozess
Häufig gestellte Fragen
1Kann ich eine Musterbestellung haben?
A: Ja, wir begrüßen Probenauftrag, um die Qualität zu testen und zu überprüfen.
2F: Wie lange dauert die Lieferzeit?
A: Die Massenproduktion dauert 15-25 Tage.
3F: Wie lange dauert die Garantie?
A: 24 Monate ab B / L. Wenn es Probleme mit Zubehör gibt, liefern Sie einfach die Fotos des beschädigten Zubehörs, dann werden wir kostenlosen Service anbieten.Wir stellen leicht beschädigte Zubehörteile kostenlos zur Verfügung.Wir können Ihnen auch technische Unterstützung anbieten.
4F: Ist OEM/ODM erhältlich?
A: Ja, das ist es! Wir sind Hersteller mit unserem eigenen F&E-Team, wir können die Produkte entsprechend der Zeichnung oder Anforderungen des Kunden anpassen.
Kundenspezifische Dienstleistungen
a. angepasste Farbe und spezielle Funktion.
b. individuell angepasste Box.
c. Drucken des Kundenlogos.
d. Ihre anderen Ideen über das Produkt, können wir Ihnen helfen, zu entwerfen und in Produktion zu bringen.
5F: Wie kontrollieren Sie die Qualität der Produkte?
A: Unsere Firma besitzt die Kerntechnologie, alle Arten von Produkten haben CE-Zertifikat. Wir haben professionelle Ingenieure. Die Arbeiter sind streng verpflichtet, Produkte nach den Zeichnungen herzustellen.Jeder Prozess hat technische AusbilderDie QC-Überwacher werden die Produktion regelmäßig überprüfen. Wir werden Produkte während der Produktion testen und umfassende Qualitätsprüfungen durchführen, wenn die Produkte fertig sind.
