| Herkunftsort: | China |
|---|---|
| Markenname: | WINLEY |
| Zertifizierung: | CE,ISO |
| Modellnummer: | D-250/5 |
| Min Bestellmenge: | 1 Einheit |
| Preis: | $1000-$10000 |
| Verpackung Informationen: | Gepäck aus Sperrholz |
| Lieferzeit: | 30 Tage |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 1000 Stück/Monat |
| Phase: | Einzelphase | Nennkapazität: | 250 KVA |
|---|---|---|---|
| Kühlkurs: | ONAN; Selbstgekühlt | Häufigkeit: | 50 Hz/60 Hz |
| Primärspannung: | 4160GrdY/2400 | Sekundärspannung: | 240/120V |
| Wickelmaterial: | Kupfer | Effizienz: | 99,20% |
| Markieren: | Einphasen-Pad-montierte Transformator,4160 V elektrische Verteilplatte montierte Transformator,250kva Pad Mounted Transformer |
||

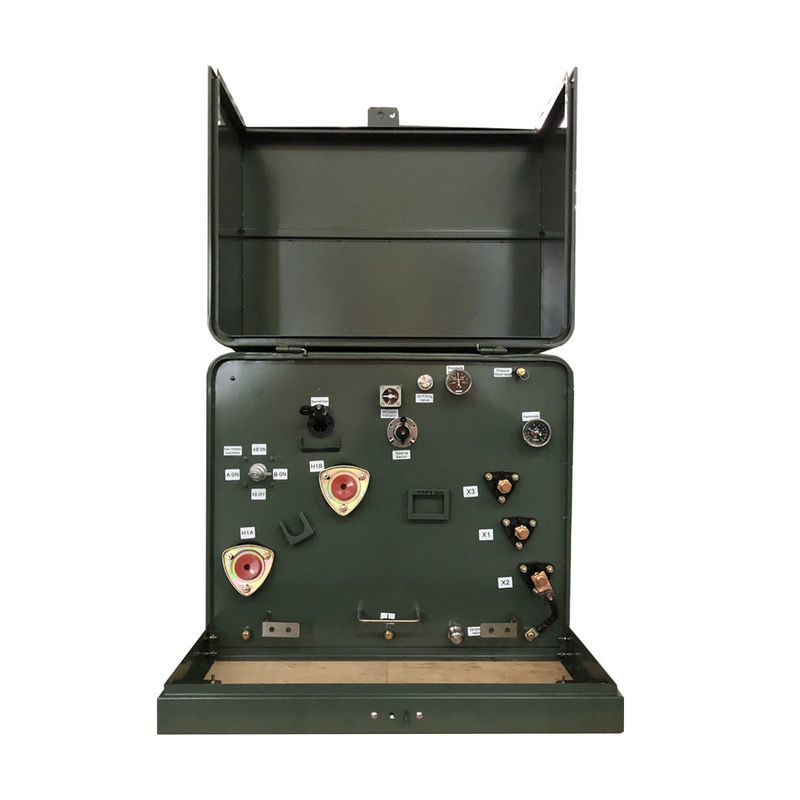

250Kva Einphasen-Pad-Einstelltransformator Öl Eintauchtstrom Stromverteilung 4160V
Struktur
Zusammenfassung
1) Einphasen-Pad-montierte Transformatoren befinden sich in einem Schrank mit Türen und Schlössern, der in der Regel im Freien befindet.Diese Transformatoren sind mit Leistungen von 15-250 kVA ausgestattet.
2)Alle diese Verteiltransformatoren sind ölisoliert, seifekühlt, in Schleifen- oder Radialzufuhr erhältlich und sind tot.
3) Diese Transformatoren sind in zwei Grundkonfigurationen erhältlich: Radiostation und Schleifzufuhr, die je nach Art der Schaltung, auf der die Transformatoren eingesetzt werden sollen, ausgewählt werden.
Hauptdaten
| Typ des Transformators | Auf einem Pad montiert, Kompartimentart |
| Konfiguration des Transformators | Flüssigkeitsgefülltes Pad montiert |
| Typ der Transformatorzufuhr | Schleifenzufuhr |
| Phase | Einzelphase |
| Kapazität | 250 |
| Primärspannung | 4160GrdY/2400 |
| Primärphasor | Wye mit Boden |
| Primär-BIL | 60 KV |
| Sekundärspannung | 240/120V (L-N-L) |
| Sekundärer Phasor | Zweifähigkeit |
| Sekundäre BIL | 30 KV |
| Häufigkeit | 60 Hz |
| Temperaturanstieg | 65°C |
| Kühlklasse | ONAN; selbstgekühlt |
| Effizienz | Erfüllen des DOE-Standards 2016 |
| Wickelmaterial | Kupfer |
| Umgebungstemperaturbewertung | 40°C |
| Geräuschpegel | 55 dBA |
| Höhenlage (Höhe) | 3300 Fuß (1000 Meter) über dem Meeresspiegel |
| Tankmaterial | 304 Edelstahl |
| Ratings | Erfüllt/überschreitet DOE-Effizienzbewertungen 2016 |
| Effizienz | 99.20% |
| Gesamtlastverlust (in Watt) | +/- 3445 W |

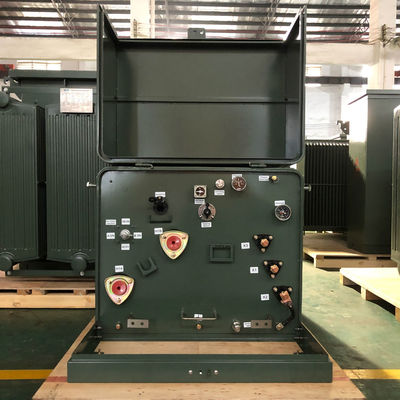

Fabrikfotos
Spezifikation
| 25kva-500kva einphasige, auf einem Pad montierte Transformator | ||||||
| Nennkapitalisierung ((kVA) | Hoch | Niedrigspannung | Verbindungssymbol | Standards | Kurzschlussimpedanz (%) | Effizienz |
| Spannung (v) | (%) | |||||
| 25 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 | 110 220 230 400 480 | II0, II6 | IEEE/ANSI/ DOE | 10,0 bis 4,5% | 98.95 |
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
| 500 | 99.49 | |||||
Zeichnung
Herstellungsprozess
Häufig gestellte Fragen
1Kann ich eine Musterbestellung haben?
A: Ja, wir begrüßen Probenauftrag, um die Qualität zu testen und zu überprüfen.
2F: Wie lange dauert die Lieferzeit?
A: Die Massenproduktion dauert 15-25 Tage.
3F: Wie lange dauert die Garantie?
A: 24 Monate ab B / L. Wenn es Probleme mit Zubehör gibt, liefern Sie einfach die Fotos des beschädigten Zubehörs, dann werden wir kostenlosen Service anbieten.Wir stellen leicht beschädigte Zubehörteile kostenlos zur Verfügung.Wir können Ihnen auch technische Unterstützung anbieten.
4F: Ist OEM/ODM erhältlich?
A: Ja, das ist es! Wir sind Hersteller mit unserem eigenen F&E-Team, wir können die Produkte entsprechend der Zeichnung oder Anforderungen des Kunden anpassen.
Kundenspezifische Dienstleistungen
a. angepasste Farbe und spezielle Funktion.
b. individuell angepasste Box.
c. Drucken des Kundenlogos.
d. Ihre anderen Ideen über das Produkt, können wir Ihnen helfen, zu entwerfen und in Produktion zu bringen.
5F: Wie kontrollieren Sie die Qualität der Produkte?
A: Unsere Firma besitzt die Kerntechnologie, alle Arten von Produkten haben CE-Zertifikat. Wir haben professionelle Ingenieure. Die Arbeiter sind streng verpflichtet, Produkte nach den Zeichnungen herzustellen.Jeder Prozess hat technische AusbilderDie QC-Überwacher werden die Produktion regelmäßig überprüfen. Wir werden Produkte während der Produktion testen und umfassende Qualitätsprüfungen durchführen, wenn die Produkte fertig sind.
