| Herkunftsort: | China |
|---|---|
| Markenname: | WINLEY |
| Zertifizierung: | CE,ISO |
| Modellnummer: | S-5000/35 |
| Min Bestellmenge: | 1 Einheit |
| Preis: | $5000-$150000 |
| Verpackung Informationen: | Gepäck aus Sperrholz |
| Lieferzeit: | 30 Tage |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 1000 Stück/Monat |
| Phase: | Phase drei | Kapazität: | 5000KVA |
|---|---|---|---|
| Primärspannung: | 34500GrdY/19920 | Sekundärspannung: | 480 V |
| Häufigkeit: | 60 HZ | Temperaturanstieg: | 65°C |
| Geräuschpegel: | 65dBA | Wickelmaterial: | Kupfer |
| Markieren: | 5000 kVA Pad Mount Verteiltransformator,Erdöl untergetaucht Pad Mount Verteilungstransformator,Dreiphasige Verteiltransformatoren |
||

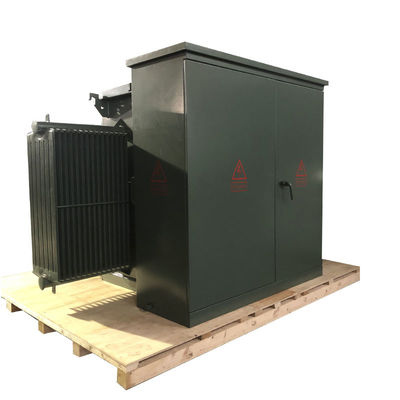

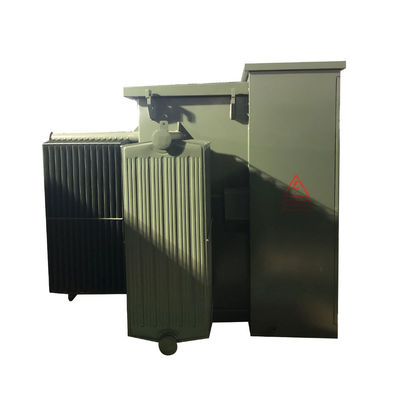

5000 kVA Pad Mount Drei-Phase-Öl-Einschwemmung Verteilungstransformator 35kv
WINLEY präsentiert eine umfassende Palette flüssigkeitsgefüllter dreiphasiger Verteiltransformatoren, die den einschlägigen ANSI®/IEEE®-Normen entsprechen.mit einer Leistung von mehr als 100 W undDiese Transformatoren sind ideal für Anwendungen geeignet, die hohe Spannung und eine beträchtliche Leistung erfordern, einschließlich Umspannwerke und industrieller Stromverbrauch.
Struktur
1)Der Transformatorteil und der Steuerschrankteil der Variante der Vereinigten Staaten, wobei der Transformatorteil eine vollständig versiegelte Struktur ist,und das isolierende Öl kann zwei Arten von Hochzündungspunktöl oder gewöhnliches Öl sein.

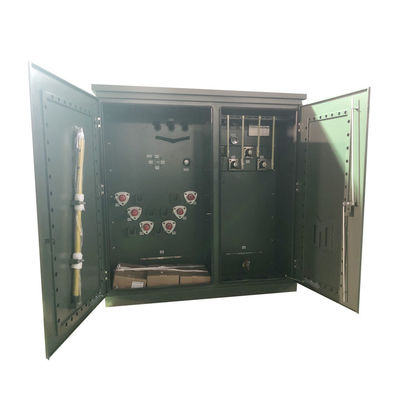

2)Die Steuerung ist in einen Hochspannungsraum und einen Niederspannungsraum unterteilt.
3)Der Hochspannungsraum ist mit: Hochspannungskabelstecker, Blitzschutz, Ladeschalter-Betriebshandle, Nichtanregungsschalter-Handle, Steckverschluss, Druckentlastungsventil,Thermometer, Druckmessgerät, Öl-Positionsmessgerät, Ölfüllklemmen, Ölentladungsventile usw., Lastschalter, Auslöschschalter, Stecksicherungen usw.sind alle zusammen mit dem Transformatorkern in Transformatoröl eingetauchtDas Hochspannungskabel und der Transformator sind durch eine Verbindung mit einem Ellenbogenkabel verbunden.
4)Die Niederspannungsseite kann mit Luftbremsern, Stromtransformatoren sowie elektrischen Energiezählern, Ammeter und Voltmetern installiert werden,und Ausgangsschaltungen und Kapazitätskompensationsvorrichtungen können entsprechend den Benutzeranforderungen konfiguriert werden.
Leistung
1.die Gewinnung des Tanks durch Verwendung der Wellstoffdichtungsstruktur, Gehäuse, um den Kontakt mit Luft zu verhindern, Wasser, das mit dem Transformator in Berührung kommt, wodurch der Alterungsgrad des Öls verringert wird,zur Verlängerung der Lebensdauer des TransformatorsDurch die elastische Verformung von Wellpappe, um die Volumenänderung der Transformatorölwärme zu regulieren, schrumpfen die Kältebilgen.
2. die Produktstruktur für den Outdoor-Typ, ölfreies Kissen, hohe Verschmutzungssicherheit; bei normaler Nutzung ohne Ersatz von Transformatoröl, wirklich wartungsfrei,Sicherstellung des sicheren Betriebs und der Zuverlässigkeit des Netzes.
3. der Transformator eine Sicherheitsvorrichtung zur Druckentlastung hat, wenn der Ausfalldruck des Transformators zu hoch ist,Es kann sicher und zuverlässig durch das Druckentlastungsventil freigesetzt werden, um die Ausdehnung des Unfalls zu verhindern.
Hauptdaten
| Konfiguration des Transformators | Flüssigkeitsgefülltes Pad montiert |
| Typ der Transformatorzufuhr | Schleifenzufuhr |
| Betrieb | Schritt nach unten (nicht für Schritt nach oben genehmigt) |
| Phase | Drei Phasen |
| Kapazität | 5 MVA (5000 KVA) |
| Vektorgruppe | YnD1 |
| Primärspannung | 34500GrdY/19920 |
| Primärspannungsklasse | Klasse 35 kV |
| Primärphasor | Wye mit Boden |
| Primär-BIL | 200 KV |
| Sekundärspannung | 480 V |
| Sekundärspannungsklasse | 1Klasse 2 kV |
| Sekundärer Phasor | Delta |
| Sekundäre BIL | 30 KV |
| Häufigkeit | 60 Hz |
| Temperaturanstieg | 65°C |
| Isolationsbewertung | Klasse E Isolierung - 120°C, 248°F |
| Kühlklasse | KNAN; selbstgekühlt |
| Impedanz | 50,0% Typisch |
| Effizienzstandard (n) | Erfüllt DOE 2016 Standards, erfüllt CSA Standards erfüllt ANSI/IEEE Standards |
| K-Faktorbewertung (harmonische Minderung) | K-1 (Standard) |
| Pulsantriebsbewertung | N/A |
| Isolierflüssigkeit | Biologisch abbaubare natürliche Pflanzenöl-Ester Isolierflüssigkeit - Nicht-PCB-Flüssigkeit |
| Wickelmaterial | Kupfer |
| Umgebungstemperaturbewertung | 40°C |
| Umgebungstemperaturbereich | -40°C bis +40°C (-50°F bis +104°F) |
| Geräuschpegel | 65 dBA |
| Höhenlage (Höhe) | 3300 Fuß (1000 Meter) über dem Meeresspiegel |
| Klassifizierung der Gehäuse | NEMA 3R Witterungsdichtes Kabelfach, versiegelter Tank |
| Abmessungen* | 96'' W x 108' D x 94' H |
| Trockengewicht (ohne Öl) * | 8,040 Pfund |
| Gesamtgewicht (gefüllt mit Flüssigkeit) | 14,330 Pfund |
| Ratings | Erfüllt/überschreitet DOE-Effizienzbewertungen 2016 |
| Eigenschaften | Eintrittsanlage für Pentahead-Schrauben |
| Effizienz in % | 98.50% |
Technische Zeichnungen
Spezifikation
| Drei-Phasen-Pad-montierte Transformator | ||||
| Nennleistung (KVA) | Hochspannung (KV) | Niedrigspannung (V) | Verlust (W) | |
| Verlust ohne Last (W) | Lastverlust (W) | |||
| 75 KVA | 24.94/14.4 kV 12.47/7.2 kV 34.5KV/ 19.92KV/ 13.8KV/ 13.2KV/ oder andere |
120/240 V 480Y/ 277 V 600Y/ 347 V |
180 | 1250 |
| 112.5KVA | 200 | 1500 | ||
| 150 KVA | 280 | 2200 | ||
| 225 KVA | 400 | 3050 | ||
| 300 KVA | 480 | 3650 | ||
| 500 KVA | 680 | 5100 | ||
| 750 KVA | 980 | 7500 | ||
| 1000 KVA | 1150 | 10300 | ||
| 1500 KVA | 1640 | 14500 | ||
| 2000 KVA | 2160 | 20645 | ||
| 2500 KVA | 2680 | 23786 | ||
| 3000 KVA | 3300 | 25300 | ||
| 3750 KVA | 4125 | 27875 | ||
| 5000 KVA | 5200 | 30000 | ||
Zusätzliches Zubehör
Herstellungsprozess
Häufig gestellte Fragen
1Kann ich eine Musterbestellung haben?
A: Ja, wir begrüßen Probenauftrag, um die Qualität zu testen und zu überprüfen.
2F: Wie lange dauert die Lieferzeit?
A: Die Massenproduktion dauert 15-25 Tage.
3F: Wie lange dauert die Garantie?
A: 24 Monate ab B / L. Wenn es Probleme mit Zubehör gibt, liefern Sie einfach die Fotos des beschädigten Zubehörs, dann werden wir kostenlosen Service anbieten.Wir stellen leicht beschädigte Zubehörteile kostenlos zur Verfügung.Wir können Ihnen auch technische Unterstützung anbieten.
4F: Ist OEM/ODM erhältlich?
A: Ja, das ist es! Wir sind Hersteller mit unserem eigenen F&E-Team, wir können die Produkte entsprechend der Zeichnung oder Anforderungen des Kunden anpassen.
Kundenspezifische Dienstleistungen
a. angepasste Farbe und spezielle Funktion.
b. individuell angepasste Box.
c. Drucken des Kundenlogos.
d. Ihre anderen Ideen über das Produkt, können wir Ihnen helfen, zu entwerfen und in Produktion zu bringen.
5F: Wie kontrollieren Sie die Qualität der Produkte?
A: Unsere Firma besitzt die Kerntechnologie, alle Arten von Produkten haben CE-Zertifikat. Wir haben professionelle Ingenieure. Die Arbeiter sind streng verpflichtet, Produkte nach den Zeichnungen herzustellen.Jeder Prozess hat technische AusbilderDie QC-Überwacher werden die Produktion regelmäßig überprüfen. Wir werden Produkte während der Produktion testen und umfassende Qualitätsprüfungen durchführen, wenn die Produkte fertig sind.
