| Herkunftsort: | China |
|---|---|
| Markenname: | WINLEY |
| Zertifizierung: | CE,ISO |
| Modellnummer: | D-100/35 |
| Min Bestellmenge: | 1 Einheit |
| Preis: | $1000-$10000 |
| Verpackung Informationen: | Aus Sperrholz |
| Lieferzeit: | 30 Tage |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 1000 Stück/Monat |
| Phase: | Einzelphase | Nennkapazität: | 100kVA |
|---|---|---|---|
| Primärspannung: | 34500GrdY/19920V | Sekundärspannung: | 240/120V |
| Häufigkeit: | 60 HZ | Wickelmaterial: | Kupfern/Aluminium |
| Effizienz: | 99,10 % | ||
| Markieren: | DOE 2016 Pad Mounted Distribution Transformer,Erdöl untergetaucht,auf einem Pad montierte Verteilungstransformator |
||

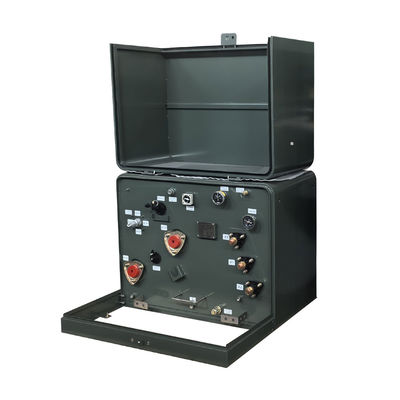

100Kva Einphasen-Pad-montierte Verteilungstransformator Öl eingetaucht erfüllt DOE 2016 34,5KV bis 220V
Der einphasige Pad-montierte Transformator hat eine Nennleistung von 15-250 kVA. Der einphasige Pad-montierte Transformator wird im Allgemeinen an Orten verwendet, an denen einphasige Stromversorgung für zivile Zwecke erforderlich ist,zum Beispiel Haushaltsgeräte, etc., und seine Kapazität ist relativ geringer als bei einem dreiphasigen, auf einem Pad montierten Transformator. erfüllt die folgenden Normen: IEC60076, ANSI/IEEEC57.12.00, C57.12.20, C57.12.38, C57.12.90, CSA usw.
Struktur

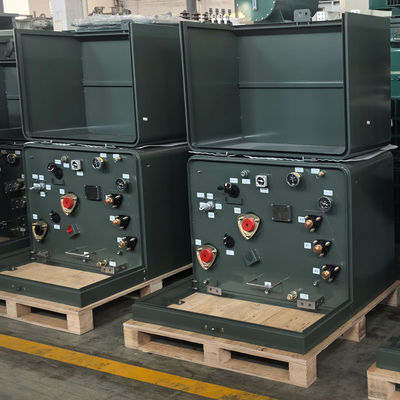

Fabrikfotos
Hauptdaten
| Typ des Transformators | Auf dem Träger befestigt, Kompartimentart I & II |
| Konfiguration des Transformators | Flüssigkeitsgefülltes Pad montiert |
| Typ der Transformatorzufuhr | Schleifenzufuhr |
| Phase | Einzelphase |
| Kapazität | 100 KVA |
| Primärspannung | 34500GrdY/19920 |
| Primärspannungsklasse | Klasse 35 kV |
| Primär-BIL | 150 KV |
| Sekundärspannung | 240/120 (L-N-L) für 120/240V-Verteilung |
| Sekundärspannungsklasse | 1Klasse 2 kV |
| Sekundäre BIL | 30 KV |
| Häufigkeit | 60 Hz |
| Temperaturanstieg | 65°C |
| Isolationsbewertung | Klasse E Isolierung - 120°C, 248°F |
| Kühlklasse | ONAN; selbstgekühlt |
| Impedanz | 10,7-2,7% Typisch |
| Primäre Kündigungsabmachung | ANSI-Typ I-Vereinbarung |
| Primäre Beendigung | Außen geklemmte integrierte Gehäuse mit abnehmbaren Stängeln, 200A Toten Bruch |
| Leistungsschalter für die Lastunterbrechung | 200-Ampere, 35 kV, 10 kArms |
| Wickelmaterial | Kupfer |
| Umgebungstemperaturbewertung | 40°C |
| Umgebungstemperaturbereich | -40°C bis +40°C (-50°F bis +104°F) |
| Geräuschpegel | 51 dBA |
| Klassifizierung der Gehäuse | NEMA 3R Witterungsdichtes Kabelfach, versiegelter Tank |
| Abmessungen* | 36.5''-W x 42.5''-D x 36''-H |
| Trockengewicht (ohne Öl) * | 749.56 Pfund |
| Gesamtgewicht (gefüllt mit Flüssigkeit) | 2,024.36 Pfund |
| Ratings | Erfüllt/überschreitet DOE-Effizienzbewertungen 2016 |
| Effizienz | 990,10% |
| Keine Belastungsverluste (in Watt) * | +/- 273 W |
| Lastverlust (in Watt) | +/- 1,105 W |
Spezifikation
| 25kva-500kva einphasige, auf einem Pad montierte Transformator | ||||||
| Nennkapitalisierung ((kVA) | Hoch | Niedrigspannung | Verbindungssymbol | Standards | Kurzschlussimpedanz (%) | Effizienz |
| Spannung (v) | (%) | |||||
| 25 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 | 110 220 230 400 480 | II0, II6 | IEEE/ANSI/ DOE | 10,0 bis 4,5% | 98.95 |
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
| 500 | 99.49 | |||||
Zeichnung
Zubehör
Herstellungsprozess
Häufig gestellte Fragen
1Kann ich eine Musterbestellung haben?
A: Ja, wir begrüßen Probenauftrag, um die Qualität zu testen und zu überprüfen.
2F: Wie lange dauert die Lieferzeit?
A: Die Massenproduktion dauert 15-25 Tage.
3F: Wie lange dauert die Garantie?
A: 24 Monate ab B / L. Wenn es Probleme mit Zubehör gibt, liefern Sie einfach die Fotos des beschädigten Zubehörs, dann werden wir kostenlosen Service anbieten.Wir stellen leicht beschädigte Zubehörteile kostenlos zur Verfügung.Wir können Ihnen auch technische Unterstützung anbieten.
4F: Ist OEM/ODM erhältlich?
A: Ja, das ist es! Wir sind Hersteller mit unserem eigenen F&E-Team, wir können die Produkte entsprechend der Zeichnung oder Anforderungen des Kunden anpassen.
Kundenspezifische Dienstleistungen
a. angepasste Farbe und spezielle Funktion.
b. individuell angepasste Box.
c. Drucken des Kundenlogos.
d. Ihre anderen Ideen über das Produkt, können wir Ihnen helfen, zu entwerfen und in Produktion zu bringen.
5F: Wie kontrollieren Sie die Qualität der Produkte?
A: Unsere Firma besitzt die Kerntechnologie, alle Arten von Produkten haben CE-Zertifikat. Wir haben professionelle Ingenieure. Die Arbeiter sind streng verpflichtet, Produkte nach den Zeichnungen herzustellen.Jeder Prozess hat technische AusbilderDie QC-Überwacher werden die Produktion regelmäßig überprüfen. Wir werden Produkte während der Produktion testen und umfassende Qualitätsprüfungen durchführen, wenn die Produkte fertig sind.
