| Herkunftsort: | China |
|---|---|
| Markenname: | WINLEY |
| Zertifizierung: | CE,ISO |
| Modellnummer: | D-10/12.47 |
| Min Bestellmenge: | 1 Einheit |
| Preis: | $1000-$10000 |
| Verpackung Informationen: | Aus Sperrholz |
| Lieferzeit: | 30 Tage |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 1000 Stück/Monat |
| Typ des Transformators: | Überspannungstransformator | Kapazität: | 10 KVA oder angepasst |
|---|---|---|---|
| Kühlmethode: | ONAN; Selbstgekühlt | Temperaturanstieg: | 65° |
| Primärspannung: | 12470V | Sekundärspannung: | 240/120 |
| Kernmaterial: | Silikon-Stahl | Effizienzstandard (n): | Erfüllt DOE 2016 Standards, erfüllt CSA Standards erfüllt ANSI/IEEE Standards |
| Markieren: | 10Kva-Stabverteilungstransformator,12470V 240V Verteiltransformator montiert,10 Kva Einphasenverteiltransformator |
||

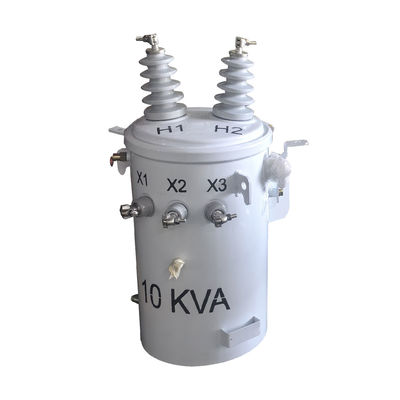

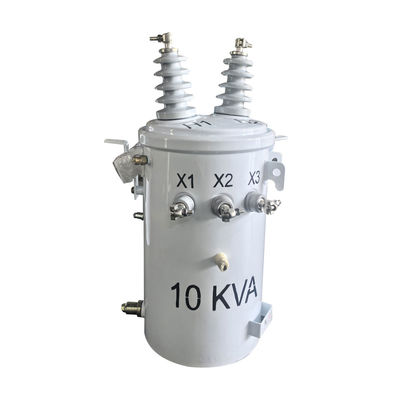

10Kva Einphasen-Polen-verteiltransformator 12470V bis 240V DOE 2016 CSA ANSI/IEEE
Der Transformator ist eine zylinderdichte Struktur, die mit Erdungsvorrichtungen, Haken, Stützschlägen und einem oder zwei Hochspannungsschläuchen auf der Abdeckung befestigt ist.Niederspannungshühle an der Wand des Tanks und der AugenschleifeDer Klopfwechsler sollte nach dem Ausmachen nach den Anweisungen eingestellt werden.
Produktumfang
Einphasen bis zu 167 kVA
mit einer Leistung von mehr als 50 kVA
Primärspannung bis 36 kV
mit einem Stromgehalt von mehr als 1 kV
Kältetyp: ONAN
Verfügbare Flüssigkeiten: Mineralöl und Esterflüssigkeiten
Hauptdaten
| Typ des Transformators | Überspannungstransformator, herkömmlicher Typ |
| Phase | Einzelphase |
| Kapazität | 10 KVA |
| Primärspannung | 12470 |
| Primärspannungsklasse | Klasse 25 kV |
| Sekundärspannung | 120/240V (L-N-L) |
| Sekundäre BIL | 30 KV |
| Häufigkeit | 60 Hz |
| Temperaturanstieg | 65°C |
| Isolationsbewertung | Klasse E Isolierung - 120°C, 248°F |
| Kühlklasse | KNAN; selbstgekühlt |
| Effizienzstandard (n) | Erfüllt DOE 2016 Standards, erfüllt CSA Standards erfüllt ANSI/IEEE Standards |
| Wickelmaterial | Kupfer |
| Umgebungstemperaturbewertung | 40°C |
| Umgebungstemperaturbereich | -40°C bis +40°C (-50°F bis +104°F) |
| Geräuschpegel | 48 dBA |
| Tankmaterial | 304 Edelstahl |
| Ratings | Erfüllt/überschreitet DOE-Effizienzbewertungen 2016 |
| Effizienz | 98.30% |
| Keine Lastverluste (in Watt) | +/- 47 W |
| Volllastverlust (in Watt) | +/- 156 W |
| Gesamtlastverlust (in Watt) | +/- 203 W |
Zeichnung
Spezifikationen
| 10kva-500kva Einphasen-Öl-Eintauchtransformator | ||||||
| Nennkapitalisierung ((kVA) | Hoch | Niedrigspannung | Verbindungssymbol | Standards | Kurzschlussimpedanz (%) | Effizienz |
| Spannung (v) | (%) | |||||
| 10 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 |
110 220 230 400 480 |
II0, II6 | IEEE/ANSI/ DOE | 10,8 bis 4% | 98.7 |
| 15 | 98.82 | |||||
| 25 | 98.95 | |||||
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
| 500 | 99.49 | |||||
Zubehör
Herstellungsprozess
Häufig gestellte Fragen
1Kann ich eine Musterbestellung haben?
A: Ja, wir begrüßen Probenauftrag, um die Qualität zu testen und zu überprüfen.
2F: Wie lange dauert die Lieferzeit?
A: Die Massenproduktion dauert 15-25 Tage.
3F: Wie lange dauert die Garantie?
A: 24 Monate ab B / L. Wenn es Probleme mit Zubehör gibt, liefern Sie einfach die Fotos des beschädigten Zubehörs, dann werden wir kostenlosen Service anbieten.Wir stellen leicht beschädigte Zubehörteile kostenlos zur Verfügung.Wir können Ihnen auch technische Unterstützung anbieten.
4F: Ist OEM/ODM erhältlich?
A: Ja, das ist es! Wir sind Hersteller mit unserem eigenen F&E-Team, wir können die Produkte entsprechend der Zeichnung oder Anforderungen des Kunden anpassen.
Kundenspezifische Dienstleistungen
a. angepasste Farbe und spezielle Funktion.
b. individuell angepasste Box.
c. Drucken des Kundenlogos.
d. Ihre anderen Ideen über das Produkt, können wir Ihnen helfen, zu entwerfen und in Produktion zu bringen.
5F: Wie kontrollieren Sie die Qualität der Produkte?
A: Unsere Firma besitzt die Kerntechnologie, alle Arten von Produkten haben CE-Zertifikat. Wir haben professionelle Ingenieure. Die Arbeiter sind streng verpflichtet, Produkte nach den Zeichnungen herzustellen.Jeder Prozess hat technische AusbilderDie QC-Überwacher werden die Produktion regelmäßig überprüfen. Wir werden Produkte während der Produktion testen und umfassende Qualitätsprüfungen durchführen, wenn die Produkte fertig sind.
