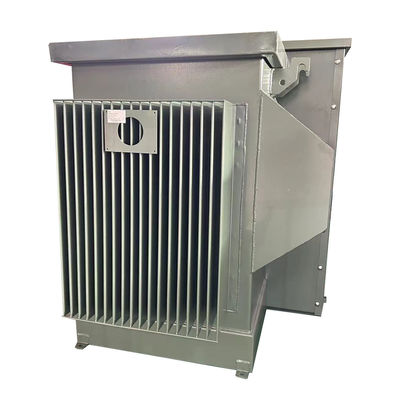

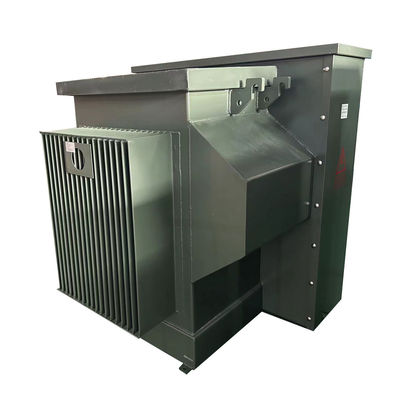

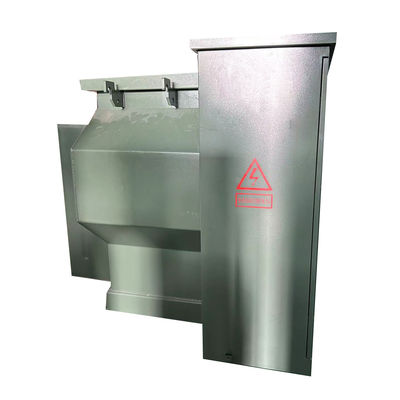

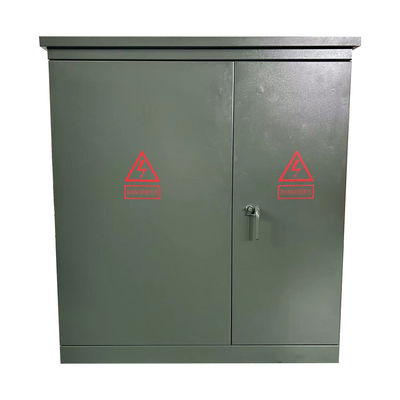

300Kva Dreiphasen-Pad-montierte Schleifeinströmung für Transformatoren 12470GrdY/7200 bis 480Y/277

Zusammenfassung

WINLEY bietet eine komplette Reihe von flüssig gefüllten dreiphasigen, auf einem Pad montierten Verteilungstransformatoren an, die den geltenden ANSI®/IEEE®-Normen entsprechen.,Es eignet sich für Hochspannungs- und Großkapazitätsanwendungen, wie z. B. Kraftwerksanlagen, industrieller Stromverbrauch usw.Ölgetränkte Transformatoren haben eine bessere Leistung und Stabilität.

Produktstruktur

Hauptdaten

Technische Zeichnungen

Standardmerkmale

• 60 Hz Betrieb.
• Durchschnittlicher Wicklungsanstieg bei 65°C.
• Radial- und Schleifzufuhrvorrichtungen.
• Toten und aktiven Vordertyp von HV-Terminals.
• HV BIL 45 150 kV (Tote Front) 200 kV (Lebende Front).
• LV BIL 30 ¢ 60 kV.

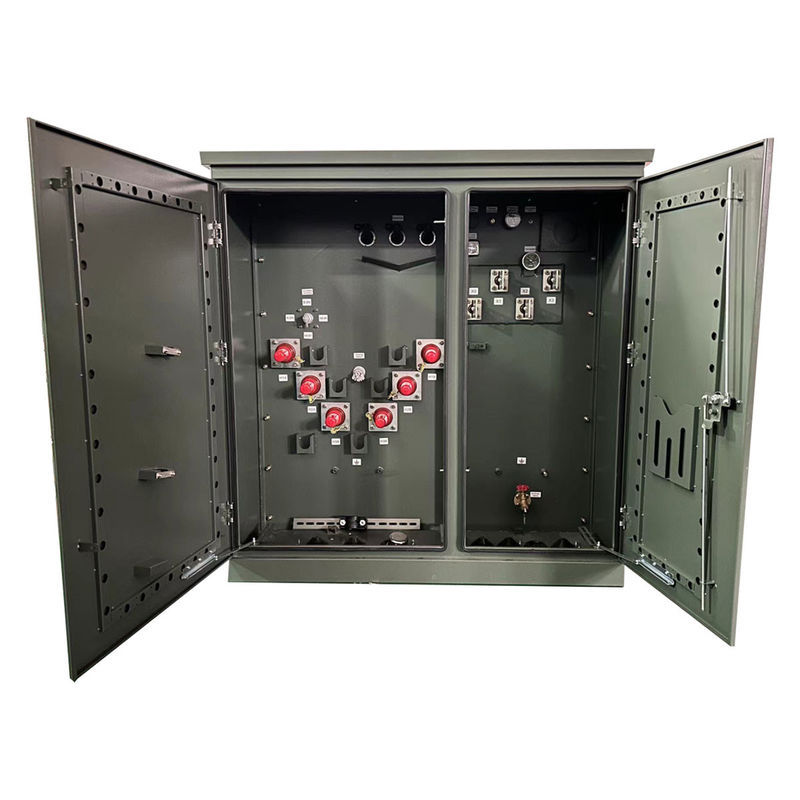

• Dreipunktverschluss von Niederspannungstüren.
• Hochspannungstür, die erst nach dem Öffnen der Niederspannungstür geöffnet werden kann.
• Steile Trennwände.
• Transformatorbehälter von der Abdeckung bis zur Basis geschweißt.
• Dauerhaftes Namensschild.
• Ein Zoll NPT-Rohrkappe-Füllvorrichtung.
• ANSI-Behälter mit Bodenplatten.
• Ein Zentimeter großer Abflussventil und Probenahmer.
• Automatisches Druckentlastungsventil (35 SCFM).
• Schalter mit (2) 2,5% voller Kapazität über und unter dem Nennwert.
• Ein 10×18× (oder 14×25×) Handloch im Transformatorbehälter.
• Olivengrün lackiert (Munsell 7GY 3.29/1.5).
• Entworfen, hergestellt und nach den neuesten ANSI-Normen geprüft

Spezifikation

Herstellungsprozess

Häufig gestellte Fragen

1Kann ich eine Musterbestellung haben?

A: Ja, wir begrüßen Probenauftrag, um die Qualität zu testen und zu überprüfen.

2F: Wie lange dauert die Lieferzeit?

A: Die Massenproduktion dauert 15-25 Tage.

3F: Wie lange dauert die Garantie?

A: 24 Monate ab B / L. Wenn es Probleme mit Zubehör gibt, liefern Sie einfach die Fotos des beschädigten Zubehörs, dann werden wir kostenlosen Service anbieten.Wir stellen leicht beschädigte Zubehörteile kostenlos zur Verfügung.Wir können Ihnen auch technische Unterstützung anbieten.

4F: Ist OEM/ODM erhältlich?

A: Ja, das ist es! Wir sind Hersteller mit unserem eigenen F&E-Team, wir können die Produkte entsprechend der Zeichnung oder Anforderungen des Kunden anpassen.

Kundenspezifische Dienstleistungen

a. angepasste Farbe und spezielle Funktion.

b. individuell angepasste Box.

c. Drucken des Kundenlogos.

d. Ihre anderen Ideen über das Produkt, können wir Ihnen helfen, zu entwerfen und in Produktion zu bringen.

5F: Wie kontrollieren Sie die Qualität der Produkte?

A: Unser Unternehmen besitzt die Kerntechnologie, alle Arten von Produkten haben CE-Zertifikat. Wir haben professionelle Ingenieure. Die Arbeiter sind streng verpflichtet, Produkte nach den Zeichnungen herzustellen.Jeder Prozess hat technische AusbilderDie QC-Überwacher werden die Produktion regelmäßig überprüfen. Wir werden Produkte während der Produktion testen und umfassende Qualitätsprüfungen durchführen, wenn die Produkte fertig sind.
