| Markenbezeichnung: | WINLEY |
| Modellnummer: | S-112.5/15 |
| Mindestbestellmenge: | 1 Einheit |
| Preis: | $5000-$150000 |
| Verpackungsdetails: | Sperrholzgehäuse |
| Zahlungsbedingungen: | T/T |

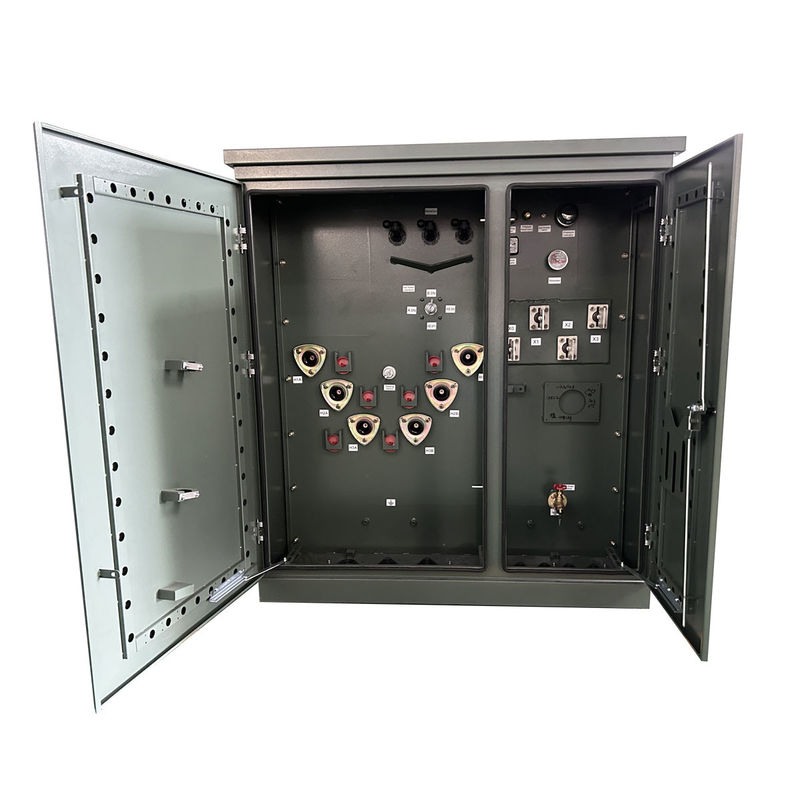

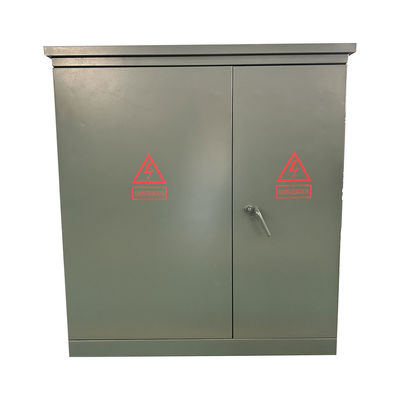

112.5Kva Hochspannung Drei-Phasen-Pad-montiertes elektrisches Transformatoröl eingetaucht 13200V bis 480V
Leistung
Der dreiphasige, auf einem Pad montierte Transformator taucht den Lastschalter und die Sicherung auf der Hochspannungsseite des Transformators ein, wobei Kern und Wicklungen des Transformators im gleichen Ölbehälter liegen.hat die Vorteile einer fortschrittlichen Struktur, zuverlässige Leistung, Energieeinsparung und Verbrauchsreduzierung, flexible Nutzung, hohe Anpassungsfähigkeit und wirtschaftliche Vorteile.
Produktstruktur
Hauptdaten
| Phase | Drei Phasen |
| Kapazität | 112.5 KVA |
| Primärspannung | 13200V |
| Sekundärspannung | 480Y/277 |
| Häufigkeit | 60 Hz |
| Temperaturanstieg | 65°C |
| Isolationsbewertung | Klasse E Isolierung - 120°C, 248°F |
| Kühlklasse | KNAN; selbstgekühlt |
| Impedanz | 30,10 bis 5,75% |
| Effizienzstandard (n) | Erfüllt DOE 2016 Standards, erfüllt CSA Standards erfüllt ANSI/IEEE Standards |
| Wickelmaterial | Kupfer |
| Umgebungstemperaturbewertung | 40°C |
| Umgebungstemperaturbereich | -40°C bis +40°C (-50°F bis +104°F) |
| Geräuschpegel | 55 dBA |
| Abmessungen* | 61 W x 44 D x 69 H |
| Ratings | Erfüllt/überschreitet DOE-Effizienzbewertungen 2016 |
| Effizienz in % | 98.90% |
| Keine Lastverluste (in Watt) | +/- 260 W |
| Volllastverlust (in Watt) bei 100% | +/- 1,300 W |
Technische Zeichnungen
Standardmerkmale
• 60 Hz Betrieb.
• Durchschnittlicher Wicklungsanstieg bei 65°C.
• Radial- und Schleifzufuhrvorrichtungen.
• Toten und aktiven Vordertyp von HV-Terminals.
• HV BIL 45 150 kV (Tote Front) 200 kV (Lebende Front).
• LV BIL 30 ¢ 60 kV.
• Dreipunktverschluss von Niederspannungstüren.
• Hochspannungstür, die erst nach dem Öffnen der Niederspannungstür geöffnet werden kann.
• Steile Trennwände.
• Transformatorbehälter von der Abdeckung bis zur Basis geschweißt.
• Dauerhaftes Namensschild.
• Ein Zoll NPT-Rohrkappe-Füllvorrichtung.
• ANSI-Behälter mit Bodenplatten.
• Ein Zentimeter großer Abflussventil und Probenahmer.
• Automatisches Druckentlastungsventil (35 SCFM).
• Schalter mit (2) 2,5% voller Kapazität über und unter dem Nennwert.
• Ein 10×18× (oder 14×25×) Handloch im Transformatorbehälter.
• Olivengrün lackiert (Munsell 7GY 3.29/1.5).
• Entworfen, hergestellt und nach den neuesten ANSI-Normen geprüft
Fabrikproduktfoto
Spezifikation
| Drei-Phasen-Pad-montierte Transformator | ||||
| Nennleistung (KVA) | Hochspannung (KV) | Niedrigspannung (V) | Verlust (W) | |
| Verlust ohne Last (W) | Lastverlust (W) | |||
| 75 KVA | 24.94/14.4 kV 12.47/7.2 kV 34.5KV/ 19.92KV/ 13.8KV/ 13.2KV/ oder andere |
120/240 V 480Y/ 277 V 600Y/ 347 V |
180 | 1250 |
| 112.5KVA | 200 | 1500 | ||
| 150 KVA | 280 | 2200 | ||
| 225 KVA | 400 | 3050 | ||
| 300 KVA | 480 | 3650 | ||
| 500 KVA | 680 | 5100 | ||
| 750 KVA | 980 | 7500 | ||
| 1000 KVA | 1150 | 10300 | ||
| 1500 KVA | 1640 | 14500 | ||
| 2000 KVA | 2160 | 20645 | ||
| 2500 KVA | 2680 | 23786 | ||
| 3000 KVA | 3300 | 25300 | ||
| 3750 KVA | 4125 | 27875 | ||
| 5000 KVA | 5200 | 30000 | ||
Herstellungsprozess
Häufig gestellte Fragen
1Kann ich eine Musterbestellung haben?
A: Ja, wir begrüßen Probenauftrag, um die Qualität zu testen und zu überprüfen.
2F: Wie lange dauert die Lieferzeit?
A: Die Massenproduktion dauert 15-25 Tage.
3F: Wie lange dauert die Garantie?
A: 24 Monate ab B / L. Wenn es Probleme mit Zubehör gibt, liefern Sie einfach die Fotos des beschädigten Zubehörs, dann bieten wir kostenlosen Service.Wir stellen leicht beschädigte Zubehörteile kostenlos zur Verfügung.Wir können Ihnen auch technische Unterstützung anbieten.
4F: Ist OEM/ODM erhältlich?
A: Ja, das ist es! Wir sind Hersteller mit unserem eigenen F&E-Team, wir können die Produkte entsprechend der Zeichnung oder Anforderungen des Kunden anpassen.
Kundenspezifische Dienstleistungen
a. angepasste Farbe und spezielle Funktion.
b. individuell angepasste Box.
c. Drucken des Kundenlogos.
d. Ihre anderen Ideen über das Produkt, können wir Ihnen helfen, zu entwerfen und in Produktion zu bringen.
5F: Wie kontrollieren Sie die Qualität der Produkte?
A: Unsere Firma besitzt die Kerntechnologie, alle Arten von Produkten haben CE-Zertifikat. Wir haben professionelle Ingenieure. Die Arbeiter sind streng verpflichtet, Produkte nach den Zeichnungen herzustellen.Jeder Prozess hat technische AusbilderDie QC-Überwacher werden die Produktion regelmäßig überprüfen. Wir werden Produkte während der Produktion testen und umfassende Qualitätsprüfungen durchführen, wenn die Produkte fertig sind.
|
