3 Phasen-Pad montierte Transformator Größen 3000Kva Schritt nach unten 12000V bis 630Y/364

Markenbezeichnung:	WINLEY
Modellnummer:	S-5000/35
Mindestbestellmenge:	1 Einheit
Preis:	$5000-$150000
Verpackungsdetails:	Sperrholzgehäuse
Zahlungsbedingungen:	T/T

Einzelheiten

Beschreibung des Produkts

Einzelheiten

Herkunftsort:

China

Zertifizierung:

CE,ISO,UL

Phase:

Drei Phasen

Kapazität:

3000 KVA

Primärspannung:

12000V

Sekundärspannung:

630Y/364 Wye geerdet

Häufigkeit:

60 Hz

Temperaturanstieg:

Kühlkurs:

KNAN; selbstgekühlt

Wickelmaterial:

Kupfer

Versorgungsmaterial-Fähigkeit:

1000 Stück/Monat

Hervorheben:

630Y/364 auf einem Pad montierte Transformator

3000 Kva Pad-montierte Transformator

mit einer Leistung von mehr als 50 W

Beschreibung des Produkts

3 Phasen-Pad montierte Transformatoren Größen 3000Kva Step-Down 12000V bis 630Y/364

Zusammenfassung

Der dreiphasige, auf einem Pad montierte Transformator taucht den Lastschalter und die Sicherung auf der Hochspannungsseite des Transformators ein, wobei Kern und Wicklungen des Transformators im gleichen Ölbehälter liegen.hat die Vorteile einer fortschrittlichen Struktur, zuverlässige Leistung, Energieeinsparung und Verbrauchsreduzierung, flexible Nutzung, hohe Anpassungsfähigkeit und wirtschaftliche Vorteile.

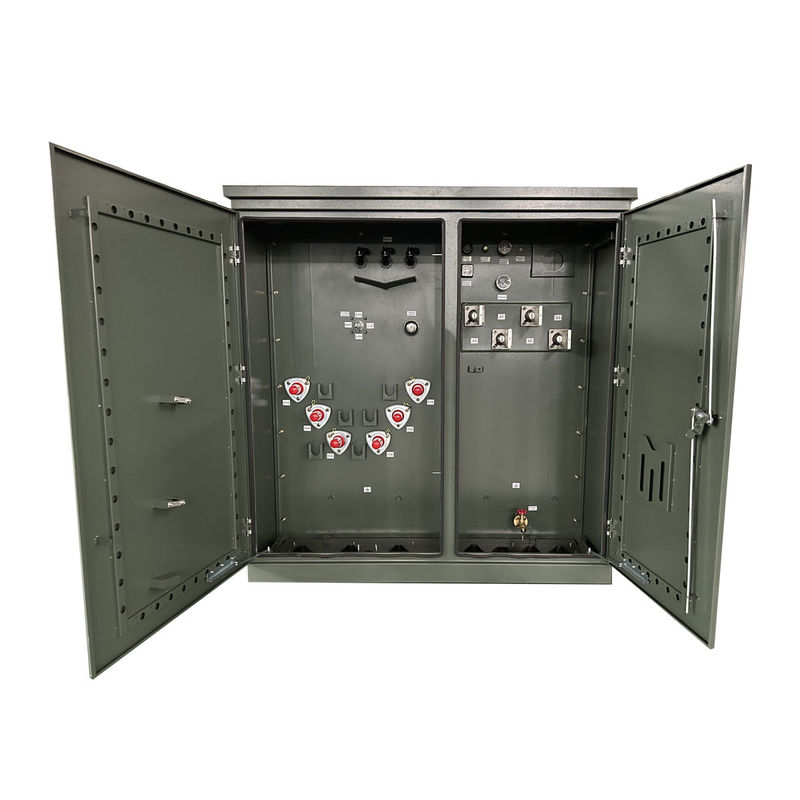

3 Phasen-Pad montierte Transformator Größen 3000Kva Schritt nach unten 12000V bis 630Y/364 0

Hauptdaten

Typ des Transformators	Auf einem Pad montiert, Kompartimentart
Phase	Drei Phasen
Kapazität	3 MVA (3000 KVA)
Vektorgruppe	DYN1
Primärspannung	12000V
Primärphasor	Delta
Sekundärspannung	630Y/364 Wye geerdet
Häufigkeit	60 Hz
Temperaturanstieg	65°C
Isolationsbewertung	Klasse E Isolierung - 120°C, 248°F
Kühlklasse	KNAN; selbstgekühlt
Impedanz	50,0-7,5% Typisch, Ziel 5,75%
Effizienzstandard (n)	Erfüllt DOE 2016 Standards, erfüllt CSA Standards erfüllt ANSI/IEEE Standards
K-Faktorbewertung (harmonische Minderung)	K-1 (Standard)
Flüssigkeitskapazität (Öl)	330 Gallonen
Wickelmaterial	Kupfer
Umgebungstemperaturbewertung	40°C
Umgebungstemperaturbereich	-40°C bis +40°C (-50°F bis +104°F)
Geräuschpegel	63 dBA
Höhenlage (Höhe)	3300 Fuß (1000 Meter) über dem Meeresspiegel
Kernmaterial	Getreideorientierter Stahl
Tankmaterial	Beschichtetes Stahl
Klassifizierung der Gehäuse	NEMA 3R Witterungsdichtes Kabelfach, versiegelter Tank
Abmessungen*	90 W x 80 D x 83 H
Trockengewicht (ohne Öl) *	5,810 lb

Struktur

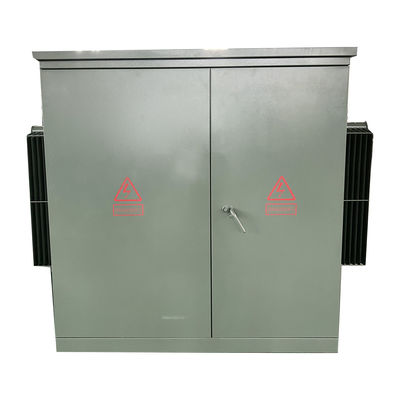

3 Phasen-Pad montierte Transformator Größen 3000Kva Schritt nach unten 12000V bis 630Y/364 1

Technische Zeichnungen

3 Phasen-Pad montierte Transformator Größen 3000Kva Schritt nach unten 12000V bis 630Y/364 2

Spezifikation

Drei-Phasen-Pad-montierte Transformator
Nennleistung (KVA)	Hochspannung (KV)	Niedrigspannung (V)	Verlust (W)
Nennleistung (KVA)	Hochspannung (KV)	Niedrigspannung (V)	Verlust ohne Last (W)	Lastverlust (W)
75 KVA	24.94/14.4 kV 12.47/7.2 kV 34.5KV/ 19.92KV/ 13.8KV/ 13.2KV/ oder andere	120/240 V 480Y/ 277 V 600Y/ 347 V	180	1250
112.5KVA			200	1500
150 KVA			280	2200
225 KVA			400	3050
300 KVA			480	3650
500 KVA			680	5100
750 KVA			980	7500
1000 KVA			1150	10300
1500 KVA			1640	14500
2000 KVA			2160	20645
2500 KVA			2680	23786
3000 KVA			3300	25300
3750 KVA			4125	27875
5000 KVA			5200	30000

Anwendung

Ein Padmount oder Pad-mounted Transformer ist ein an der Erde montierter elektrischer Stromverteiltransformator in einem verschlossenen Stahlschrank, der auf einem Betonpad montiert ist.Da alle angetriebenen Anschlusspunkte sind sicher in einem Erdung Metallgehäuse, kann ein Padmount-Transformator an Orten installiert werden, an denen kein Platz für ein eingezäuntes Gehäuse vorhanden ist.

Herstellungsprozess

Häufig gestellte Fragen

1Kann ich eine Musterbestellung haben?

A: Ja, wir begrüßen Probenauftrag, um die Qualität zu testen und zu überprüfen.

2F: Wie lange dauert die Lieferzeit?

A: Die Massenproduktion dauert 15-25 Tage.

3F: Wie lange dauert die Garantie?

A: 24 Monate ab B / L. Wenn es Probleme mit Zubehör gibt, liefern Sie einfach die Fotos des beschädigten Zubehörs, dann bieten wir kostenlosen Service.Wir stellen leicht beschädigte Zubehörteile kostenlos zur Verfügung.Wir können Ihnen auch technische Unterstützung anbieten.

4F: Ist OEM/ODM erhältlich?

A: Ja, das ist es! Wir sind Hersteller mit unserem eigenen F&E-Team, wir können die Produkte entsprechend der Zeichnung oder Anforderungen des Kunden anpassen.

Kundenspezifische Dienstleistungen

a. angepasste Farbe und spezielle Funktion.

b. individuell angepasste Box.

c. Drucken des Kundenlogos.

d. Ihre anderen Ideen über das Produkt, können wir Ihnen helfen, zu entwerfen und in Produktion zu bringen.

5F: Wie kontrollieren Sie die Qualität der Produkte?

A: Unsere Firma besitzt die Kerntechnologie, alle Arten von Produkten haben CE-Zertifikat. Wir haben professionelle Ingenieure. Die Arbeiter sind streng verpflichtet, Produkte nach den Zeichnungen herzustellen.Jeder Prozess hat technische AusbilderDie QC-Überwacher werden die Produktion regelmäßig überprüfen. Wir werden Produkte während der Produktion testen und umfassende Qualitätsprüfungen durchführen, wenn die Produkte fertig sind.
