| Markenbezeichnung: | WINLEY |
| Modellnummer: | SCB10-1000/13.2 |
| Mindestbestellmenge: | 1 Einheit |
| Preis: | $5000-$10000 |
| Verpackungsdetails: | Sperrholzgehäuse |
| Zahlungsbedingungen: | T/T |

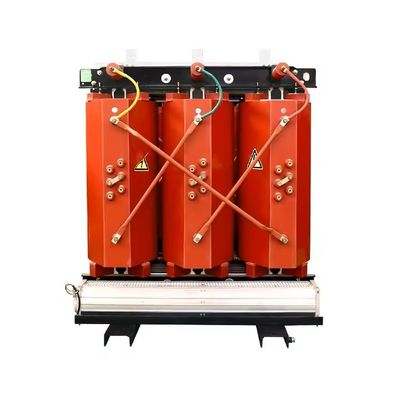

SCB10 Serie 1000Kva Dreiphasige Epoxidharz gegossen Trocken Isolationstransformator 13200V IEC 60076
Die dreiphasigen Trockenformatoren aus Epoxidharz von WINLEY ELECTRIC sind in drei Sorten erhältlich: 10KV/20KV/35KV, in Übereinstimmung mit den Normen IEC726, GB/T10228-1997,und haben die Eigenschaften eines geringen Verlustes, kompakte Struktur, geringe Lärmbelastung, Feuchtigkeitsbeständigkeit, hohe mechanische Festigkeit, Flammschutz und starke Überlastfähigkeit.
Produktstruktur
Hauptdaten
| Daten zur Spezifikation eines 1000-kVA-Transformators | ||||
| - Nein. Ich weiß nicht. | Einzelheiten | UNiete | Spezifikation | |
| 1 | Typ | ~ | Gussharz, trockener Typ | |
| 2 | Nennkapazität | KVA | 1000 | |
| 3 | Nummer der Phase | ~ | 3 | |
| 4 | Primärspannung | V | 13200 | |
| 5 | Sekundärspannung | V | 480 und 240 | |
| 6 | Typ der Berührung | ~ | Ausgeschaltet | |
| 7 | Typ der Berührung | % | ±2*2,5% | |
| 8 | Kühlmethode | ~ | AN/AF | |
| 9 | Rated frequency | Hz | 60 | |
| 10 | Vektorgruppe | ~ | Die | |
| 11 | Isolationsklasse | ~ | F | |
| 12 | Temperaturanstieg | K | 100 | |
| 13 | Verlust bei Ablastung | W | 2270 | |
| 14 | Lastverlust (120°C) | W | 10400 | |
| 15 | Impedanz | % | 6 | |
| 16 | Wickelmaterial | ~ | - Was? | |
| 17 | Kernmaterial | ~ | Siliziumstahl | |
| 18 | Gehäuse | ~ | IP30 | |
| 19 | Betriebszustand | ~ | in Innenräumen | |
| 20 | Meeresspiegel | M | ≤ 1000 | |
Zeichnung
Spezifikation
| Nennkapazität | Hochspannung | Niedrig | Verbindungssymbol | Nichtlastverlust | Verlust während der Last | Keine Lastströmung | Gewicht | Kurzschlussunabhängigkeit |
| (KVA) | (KV) | Spannung | (W) | (W) | (%) | (Kg) | (%) | |
| (KV) | ||||||||
| 10 | 6 | 0.4 | Dyn11 | 0.15 | 0.325 | 4.1 | 130 | 4 |
| 30 | 6.3 | - Ja, ja. | 0.215 | 0.75 | 3.2 | 260 | ||
| 50 | 10 | 0.305 | 1.055 | 2.8 | 315 | |||
| 80 | 10.5 | 0.415 | 1.46 | 2.6 | 470 | |||
| 100 | 11 | 0.45 | 1.665 | 2.4 | 520 | |||
| 125 | 0.53 | 1.955 | 2.2 | 585 | ||||
| 160 | 0.61 | 2.25 | 2.2 | 670 | ||||
| 200 | 0.7 | 2.675 | 2 | 790 | ||||
| 250 | 0.81 | 2.915 | 2 | 920 | ||||
| 315 | 0.99 | 3.67 | 1.8 | 1085 | ||||
| 400 | 1.1 | 4.22 | 1.8 | 1320 | ||||
| 500 | 1.305 | 5.165 | 1.8 | 1520 | ||||
| 630 | 1.46 | 6.31 | 1.6 | 1820 | 6 | |||
| 800 | 1.71 | 7.36 | 1.6 | 2105 | ||||
| 1000 | 1.99 | 8.6 | 1.4 | 2550 | ||||
| 1250 | 2.35 | 10.26 | 1.4 | 2900 | ||||
| 1600 | 2.755 | 12.42 | 1.4 | 3490 | ||||
| 2000 | 3.735 | 15.3 | 1.2 | 4220 | ||||
| 2500 | 4.5 | 19.53 | 1.2 | 4955 |
Leistungsmerkmal
* Einfache Wartung: selten wartungsbedürftig.
* Sie sind umweltfreundlich
* Sie werden in Gebieten mit verschmutzter und feuchte Luft verwendet.
* Sie sind einfacher zu installieren.
* Sie haben eine lange Lebensdauer wegen der dielektrischen Heizung und der geringen thermischen
* Schutz von Eigentum und Menschen
* Für Kurzschlussströme haben sie einen hohen Widerstand
* Leistung hervorragend

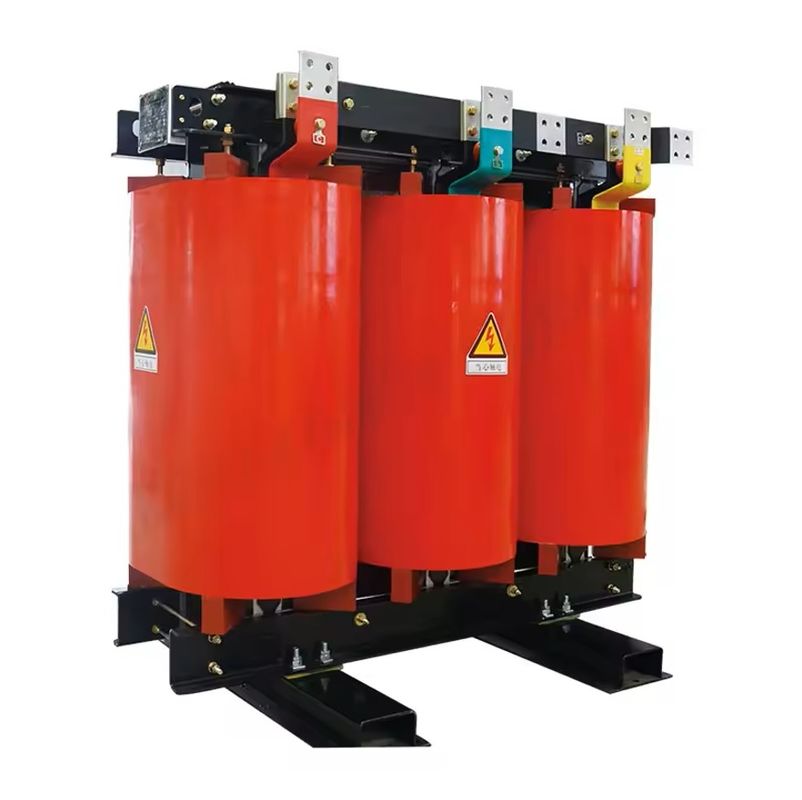

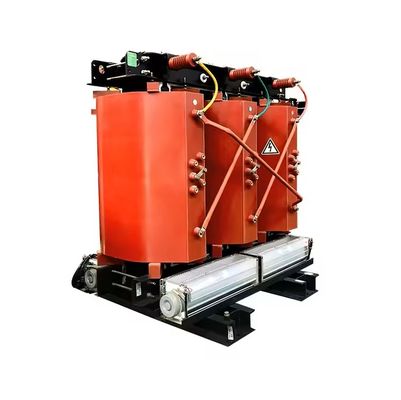

Produktfoto
Herstellungsprozess
Häufig gestellte Fragen
1Kann ich eine Musterbestellung haben?
A: Ja, wir begrüßen Probenauftrag, um die Qualität zu testen und zu überprüfen.
2F: Wie lange dauert die Lieferzeit?
A: Die Massenproduktion dauert 15-25 Tage.
3F: Wie lange dauert die Garantie?
A: 24 Monate ab B / L. Wenn es Probleme mit Zubehör gibt, liefern Sie einfach die Fotos des beschädigten Zubehörs, dann bieten wir kostenlosen Service.Wir stellen leicht beschädigte Zubehörteile kostenlos zur Verfügung.Wir können Ihnen auch technische Unterstützung anbieten.
4F: Ist OEM/ODM erhältlich?
A: Ja, das ist es! Wir sind Hersteller mit unserem eigenen F&E-Team, wir können die Produkte entsprechend der Zeichnung oder Anforderungen des Kunden anpassen.
Kundenspezifische Dienstleistungen
a. angepasste Farbe und spezielle Funktion.
b. individuell angepasste Box.
c. Drucken des Kundenlogos.
d. Ihre anderen Ideen über das Produkt, können wir Ihnen helfen, zu entwerfen und in Produktion zu bringen.
5F: Wie kontrollieren Sie die Qualität der Produkte?
A: Unsere Firma besitzt die Kerntechnologie, alle Arten von Produkten haben CE-Zertifikat. Wir haben professionelle Ingenieure. Die Arbeiter sind streng verpflichtet, Produkte nach den Zeichnungen herzustellen.Jeder Prozess hat technische AusbilderDie QC-Überwacher werden die Produktion regelmäßig überprüfen. Wir werden Produkte während der Produktion testen und umfassende Qualitätsprüfungen durchführen, wenn die Produkte fertig sind.
|
