| Markenbezeichnung: | WINLEY |
| Modellnummer: | S11-1500/35 |
| Mindestbestellmenge: | 1 Einheit |
| Preis: | $5000-$150000 |
| Verpackungsdetails: | Sperrholzgehäuse |
| Zahlungsbedingungen: | T/T |

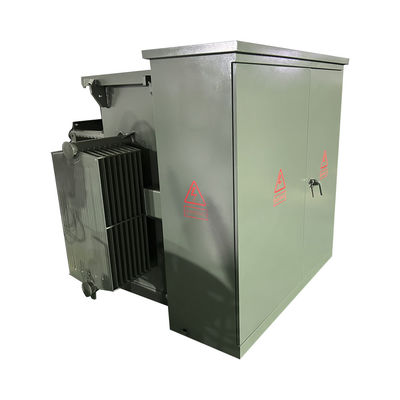

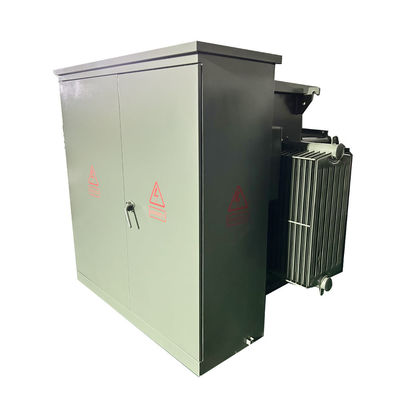

3 Phasen-Pad-montierte elektrische Öl-Typ-Transformator 1500kva 35kv Klasse
WINLEY spezialisiert sich auf die Herstellung von drei-Phasen-Pad-montierten Transformatoren.Die Nennleistung beträgt in der Regel 75-5500 kVA, und die Spannung kann 34,5 kV erreichen.
UL-Zertifizierung
WINLEYs Pad Mounted Transformers haben das UL-Zertifikat erhalten.die von den Vereinigten Staaten anerkannten Sicherheits- und Nachhaltigkeitsstandards erfüllen, und haben eine gute Garantie in Bezug auf Qualität, Sicherheit und Lebensdauer.
cUL-Zertifizierung
Die Pad-Mounted-Transformatoren von WINLEY haben gleichzeitig UL-Zertifikate erhalten und cUL-Zertifikate erhalten.Die WINLEY-Pad-montierten Transformatoren haben den cUL-Test bestanden (die kanadische Version von Underwriters Laboratories), und kann auf dem kanadischen Markt sicher und zuverlässig verwendet werden.
Hauptdaten
| Typ des Transformators | Auf einem Pad montiert, Kompartimentart |
| Phase | Drei Phasen |
| Typ der Transformatorzufuhr | Schleifenzufuhr |
| Kapazität | 1.5 MVA (1500 KVA) |
| Vektorgruppe | DYN1 |
| Primärspannung | 25700V |
| Primärphasor | Delta |
| Sekundärspannung | 480Y/277 |
| Häufigkeit | 60 Hz |
| Temperaturanstieg | 65°C |
| Isolationsbewertung | Klasse E Isolierung - 120°C, 248°F |
| Kühlklasse | KNAN; selbstgekühlt |
| Impedanz | 50,75% |
| Effizienzstandard (n) | Erfüllt DOE 2016 Standards, erfüllt CSA Standards erfüllt ANSI/IEEE Standards |
| K-Faktorbewertung (harmonische Minderung) | K-1 (Standard) |
| Wickelmaterial | Kupfer |
| Umgebungstemperaturbewertung | 40°C |
| Umgebungstemperaturbereich | -40°C bis +40°C (-50°F bis +104°F) |
| Geräuschpegel | 60 dBA |
| Höhenlage (Höhe) | 3300 Fuß (1000 Meter) über dem Meeresspiegel |
| Abmessungen* | Die in Absatz 1 Buchstabe a genannten Angaben sind zu berücksichtigen. |
| Gesamtgewicht (gefüllt mit Flüssigkeit) | 9,750 Pfund |
| Effizienz in % | 99.30% |
| Keine Lastverluste (in Watt) | +/- 1,900 W |
| Volllastverlust (in Watt) bei 100% | +/- 10,500 W |
Standardmerkmal
- Leichtes Stahl, optional Edelstahlbehälter

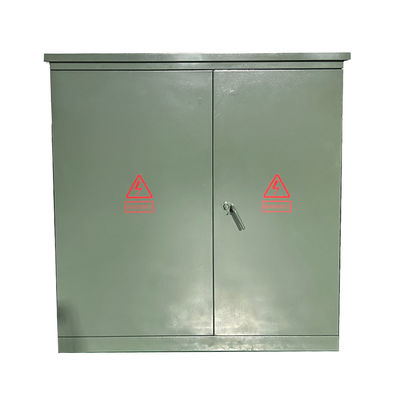

- Drei-Punkte-Sperrtür zur Sicherheit
− Einnehmbare Schwelle für eine einfache Montage
- Scharniere und Befestigungsstangen aus Edelstahl
mit einer Breite von mehr als 10 mm, jedoch nicht mehr als 15 mm,
22" tief für 1500 kVA

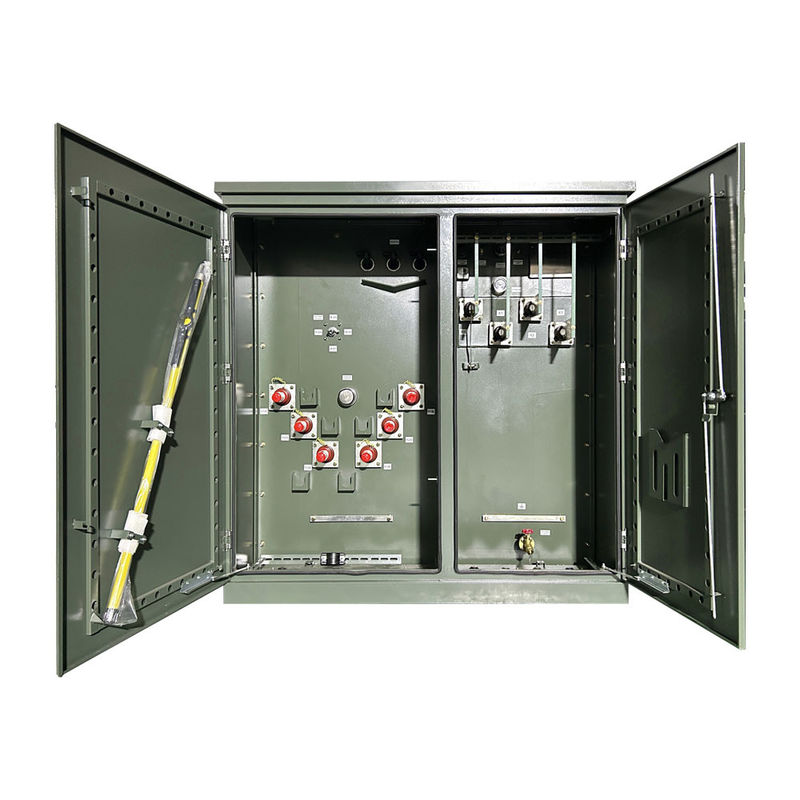

- Konstruktion der lebenden Front und Konstruktion der toten Front
- Stahl-HV/LV-Abteilungsschranke
Spezifikation
| Drei-Phasen-Pad-montierte Transformator | ||||
|
Nennleistung (KVA) |
Hochspannung (KV) |
Niedrigspannung (V) |
Verlust (W) | |
|
Verlust ohne Last (W) |
Verlust während der Ladung (W) |
|||
| 75 KVA | 24.94/14.4 kV 12.47/7.2 kV 34.5KV/ 19.92KV/ 13.8KV/ 13.2KV/ oder andere |
120/240 V 480Y/ 277 V 600Y/ 347 V |
180 | 1250 |
| 112.5KVA | 200 | 1500 | ||
| 150 KVA | 280 | 2200 | ||
| 225 KVA | 400 | 3050 | ||
| 300 KVA | 480 | 3650 | ||
| 500 KVA | 680 | 5100 | ||
| 750 KVA | 980 | 7500 | ||
| 1000 KVA | 1150 | 10300 | ||
| 1500 KVA | 1640 | 14500 | ||
| 2000 KVA | 2160 | 20645 | ||
| 2500 KVA | 2680 | 23786 | ||
| 3000 KVA | 3300 | 25300 | ||
| 3750 KVA | 4125 | 27875 | ||
| 5000 KVA | 5200 | 30000 | ||
Technische Zeichnungen
Zubehör
Herstellungsprozess
Häufig gestellte Fragen
1Kann ich eine Musterbestellung haben?
A: Ja, wir begrüßen Probenauftrag, um die Qualität zu testen und zu überprüfen.
2F: Wie lange dauert die Lieferzeit?
A: Die Massenproduktion dauert 15-25 Tage.
3F: Wie lange dauert die Garantie?
A: 24 Monate ab B / L. Wenn es Probleme mit Zubehör gibt, liefern Sie einfach die Fotos des beschädigten Zubehörs, dann werden wir kostenlosen Service anbieten.Wir stellen leicht beschädigte Zubehörteile kostenlos zur Verfügung.Wir können Ihnen auch technische Unterstützung anbieten.
4F: Ist OEM/ODM erhältlich?
A: Ja, das ist es! Wir sind Hersteller mit unserem eigenen F&E-Team, wir können die Produkte entsprechend der Zeichnung oder Anforderungen des Kunden anpassen.
Kundenspezifische Dienstleistungen
a. angepasste Farbe und spezielle Funktion.
b. individuell angepasste Box.
c. Drucken des Kundenlogos.
d. Ihre anderen Ideen über das Produkt, können wir Ihnen helfen, zu entwerfen und in Produktion zu bringen.
5F: Wie kontrollieren Sie die Qualität der Produkte?
A: Unser Unternehmen besitzt die Kerntechnologie, alle Arten von Produkten haben CE-Zertifikat. Wir haben professionelle Ingenieure. Die Arbeiter sind streng verpflichtet, Produkte nach den Zeichnungen herzustellen.Jeder Prozess hat technische AusbilderDie QC-Überwacher werden die Produktion regelmäßig überprüfen. Wir werden Produkte während der Produktion testen und umfassende Qualitätsprüfungen durchführen, wenn die Produkte fertig sind.
|
