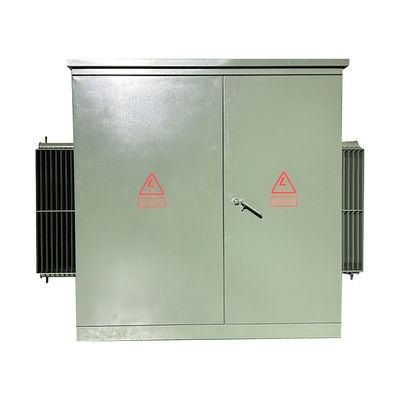

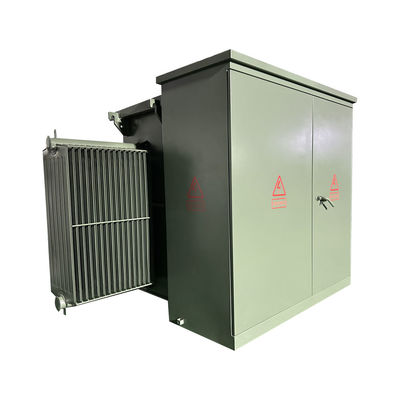

Drei-Phasen-Pad-montierte Transformator 3000Kva 24940V bis 4160Y/2400 UL-zertifiziert

Die von uns hergestellten dreiphasigen Pad-montierten Transformatoren haben UL-Zertifizierung erhalten, mit Kapazitäten von 30 bis 5500 kVA und Spannungen bis zu 34,5 kV.Unsere Produkte werden in großer Menge nach Nordamerika, die Philippinen und anderen Ländern exportiert..

Hauptdaten

Standardmerkmale

• 60 Hz Betrieb.
• Durchschnittlicher Wicklungsanstieg bei 65°C.
• Radial- und Schleifzufuhrvorrichtungen.
• Toten und aktiven Vordertyp von HV-Terminals.
• HV BIL 45 150 kV (Tote Front) 200 kV (Lebende Front).
• LV BIL 30 ¢ 60 kV.
• Dreipunktverschluss von Niederspannungstüren.
• Hochspannungstür, die erst geöffnet werden kann, wenn
Die Niederspannungstür ist geöffnet.
• Steile Trennwände.
• Transformatorbehälter von der Abdeckung bis zur Basis geschweißt.

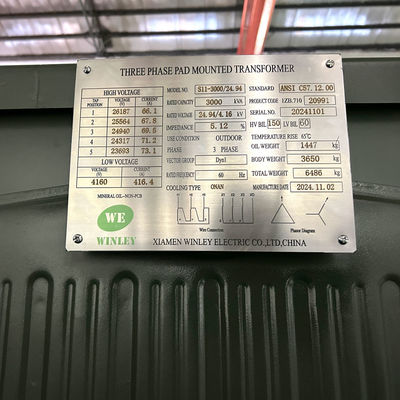

• Dauerhaftes Namensschild.
• Ein Zoll NPT-Rohrkappe-Füllvorrichtung.
• ANSI-Behälter mit Bodenplatten.
• Ein Zentimeter großer Abflussventil und Probenahmer.
• Automatisches Druckentlastungsventil (35 SCFM).
• Wasserhahnwechsler mit (2) 2,5% voller Kapazität
und unter dem Nennwert.
• Ein 10×18× (oder 14×25×) Handloch im Transformator
Tankdeckel.
• Olivengrün lackiert (Munsell 7GY 3.29/1.5).
• Konzipiert, hergestellt und geprüft nach
mit den neuesten ANSI-Standards

Technische Zeichnungen

Produktstruktur

1)Der Transformatorteil und der Steuerschrankteil der Variante der Vereinigten Staaten, wobei der Transformatorteil eine vollständig versiegelte Struktur darstellt,und das isolierende Öl kann zwei Arten von Hochzündpunktöl oder gewöhnliches Öl sein.

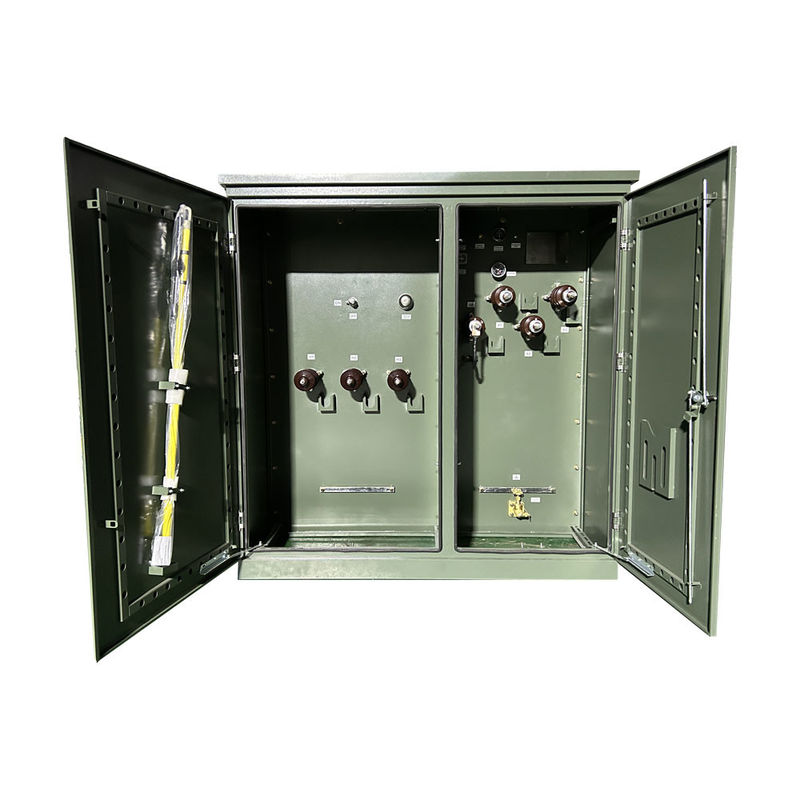

2)Die Steuerung ist in einen Hochspannungsraum und einen Niederspannungsraum unterteilt.

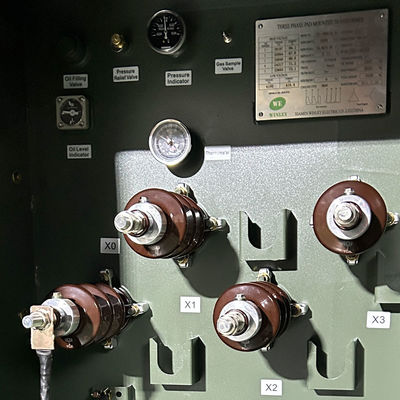

3)Der Hochspannungsraum ist mit: Hochspannungskabelstecker, Blitzschutz, Ladeschalter-Betriebshandle, Nichtanregungsschalter-Handle, Steckverschluss, Druckentlastungsventil,Thermometer, Druckmessgerät, Öl-Positionsmessgerät, Ölfüllklemmen, Ölentladungsventile usw., Lastschalter, Auslöschschalter, Stecksicherungen usw.sind alle zusammen mit dem Transformatorkern in Transformatoröl eingetauchtDas Hochspannungskabel und der Transformator sind durch eine Verbindung mit einem Ellenbogenkabel verbunden.
4)Die Niederspannungsseite kann mit Luftbremsern, Stromtransformatoren sowie elektrischen Energiezählern, Ammeter und Voltmeter installiert werden,und Ausgangsschaltungen und Kapazitätskompensationsvorrichtungen können entsprechend den Bedürfnissen der Benutzer konfiguriert werden.

Spezifikation

Anwendbare Normen

IEEE Std C 5712.00
IEEE Std C 5712.28 Equipment, das auf einem Pad montiert ist - Integrität des Gehäuses.
IEEE Std C 5712.34 Standardanforderungen für padmontierte, abteilungsartige, selbstgekühlte dreiphasige Verteiltransformatoren
IEEE Std C 5712.90 Standardprüfungskodex für Flüssigkeitsverteilungs-, Leistungs- und Regulierungstransformatoren und IEEE-Leitfaden für Kurzschlussprüfungen von Verteilungs- und Leistungstransformatoren.
IEEE Std C 5712.91 ️ Leitfaden für die Beladung von Mineralöl-getränkten Transformatoren.

Herstellungsprozess

UL/cUL-Zertifizierung

Häufig gestellte Fragen

1Kann ich eine Musterbestellung haben?

A: Ja, wir begrüßen Probenauftrag, um die Qualität zu testen und zu überprüfen.

2F: Wie lange dauert die Lieferzeit?

A: Die Massenproduktion dauert 15-25 Tage.

3F: Wie lange dauert die Garantie?

A: 24 Monate ab B / L. Wenn es Probleme mit Zubehör gibt, liefern Sie einfach die Fotos des beschädigten Zubehörs, dann werden wir kostenlosen Service anbieten.Wir stellen leicht beschädigte Zubehörteile kostenlos zur Verfügung.Wir können Ihnen auch technische Unterstützung anbieten.

4F: Ist OEM/ODM erhältlich?

A: Ja, das ist es! Wir sind Hersteller mit unserem eigenen F&E-Team, wir können die Produkte entsprechend der Zeichnung oder Anforderungen des Kunden anpassen.

Kundenspezifische Dienstleistungen

a. angepasste Farbe und spezielle Funktion.

b. individuell angepasste Box.

c. Drucken des Kundenlogos.

d. Ihre anderen Ideen über das Produkt, können wir Ihnen helfen, zu entwerfen und in Produktion zu bringen.

5F: Wie kontrollieren Sie die Qualität der Produkte?

A: Unser Unternehmen besitzt die Kerntechnologie, alle Arten von Produkten haben CE-Zertifikat. Wir haben professionelle Ingenieure. Die Arbeiter sind streng verpflichtet, Produkte nach den Zeichnungen herzustellen.Jeder Prozess hat technische AusbilderDie QC-Überwacher werden die Produktion regelmäßig überprüfen. Wir werden Produkte während der Produktion testen und umfassende Qualitätsprüfungen durchführen, wenn die Produkte fertig sind.
