| Markenbezeichnung: | WINLEY |
| Modellnummer: | D-100/12.47 |
| Mindestbestellmenge: | 1 Einheit |
| Preis: | $1000-$10000 |
| Verpackungsdetails: | Sperrholzgehäuse |
| Zahlungsbedingungen: | T/T |

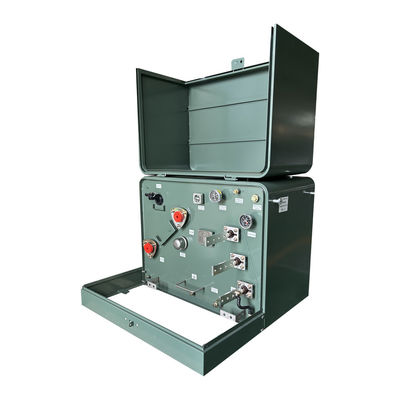

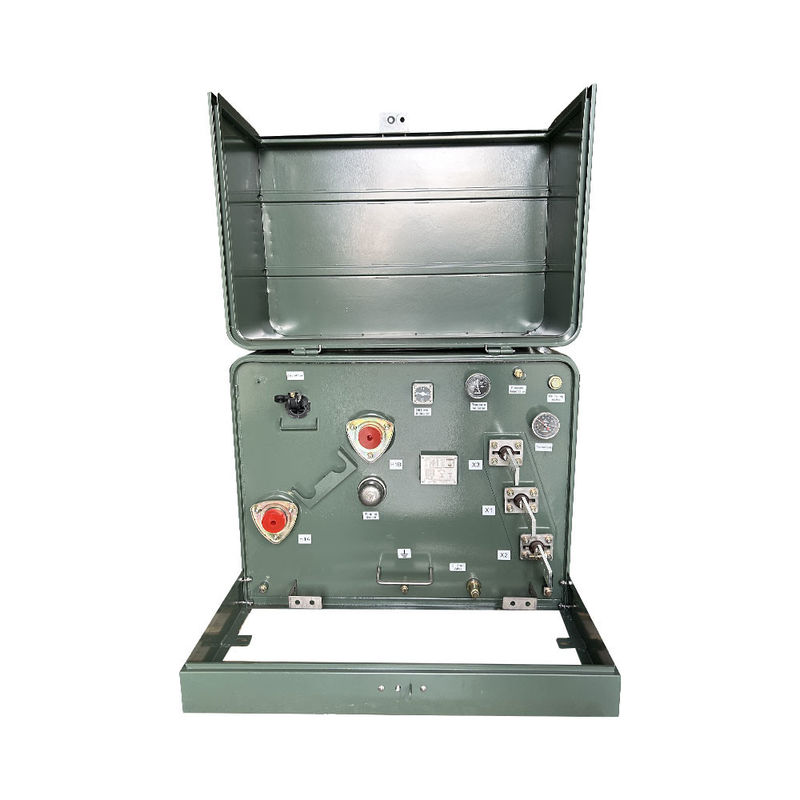

200kva Einphasen-Pad montiertes Transformatoröl eingetaucht 5 kV Klasse ANSI IEEE Standard
Nennleistung: 200 kVA
Primärspannungswerte: 34,5-19,92/13,8-7,957/13,2-7,62/12,47-7,2 oder andere
Sekundärspannung: 120-240/240-480/600 oder andere
H.V. TAP-Bereich: ±2×2,5% oder andere
Anschlussart: Delta/Wye
TYPE: Toter Front/Lebender Front
BIL: 30 bis 150
Normen: IEEE, CSA, DOE, NEMA
Einzelheiten zum Produkt
Hauptdaten
| Phase | Einzelphase |
| Kapazität | 200 KVA |
| Vektorgruppe | II6 |
| Primärspannung | 4160GrdY/2400 |
| Sekundärspannung | 240/120V (L-N-L) |
| Sekundärer Phasor | Zweifähigkeit |
| Häufigkeit | 60 Hz |
| Temperaturanstieg | 65°C |
| Isolationsbewertung | Klasse E Isolierung - 120°C, 248°F |
| Kühlklasse | ONAN; selbstgekühlt |
| Effizienzstandard (n) | Erfüllt DOE 2016 Standards, erfüllt ANSI/IEEE Standards |
| K-Faktorbewertung (harmonische Minderung) | K-1 (Standard) |
| Wickelmaterial | Kupfer |
| Umgebungstemperaturbewertung | 40°C |
| Geräuschpegel | 55 dBA |
| Montierung | Pad Mount |
| Effizienz | 99.20% |
| Keine Belastungsverluste (in Watt) * | +/- 680 W |
| Lastverlust (in Watt) | +/- 2,760 W |
Produktzeichnungen
Spezifikation
| SSpezifikation des auf einem Pad montierten Transformators für die Eingangsphase | ||||||||
| Ratings | Hochspannung ((kV) | Kein Lastverlust | Aufladungsverlust | Größe | Tiefe | Breite | Ölgewicht ((kg) | Gesamtgewicht ((kg) |
| (kVA) | (mm) | (mm) | (mm) | |||||
| 15 kVA | 34.5/19.92 13.8/8 13.2/7.6 12.47/7.2 oder andere |
50 | 195 | 840 | 740 | 610 | 45 | 294 |
| 25 kVA | 80 | 290 | 840 | 740 | 610 | 68 | 362 | |
| 37.5 kVA | 106 | 360 | 840 | 760 | 610 | 75 | 476 | |
| 50 kVA | 135 | 500 | 840 | 810 | 610 | 93 | 553 | |
| 75 kVA | 190 | 650 | 840 | 860 | 610 | 132 | 672 | |
| 100 kVA | 280 | 1010 | 910 | 1200 | 965 | 230 | 714 | |
| 167 kVA | 435 | 1530 | 1000 | 1200 | 965 | 265 | 913 | |
| 250 kVA | 550 | 2230 | 1250 | 1300 | 1430 | 325 | 1106 |
|
Zusätzliches Zubehör
WINLEY 200 kVA Einphasen-Pad-montierte Transformator arbeitet sicher, zuverlässig und effizient und kann in Innen- und Außenräumen installiert werden.ist umweltfreundlich, einfach zu installieren und mit niedrigen Anschaffungskosten, so dass es weit verbreitet in Wohn-, Gewerbe- und anderen öffentlichen Plätzen verwendet wird.
Herstellungsprozess
Häufig gestellte Fragen
1Kann ich eine Musterbestellung haben?
A: Ja, wir begrüßen Probenauftrag, um die Qualität zu testen und zu überprüfen.
2F: Wie lange dauert die Lieferzeit?
A: Die Massenproduktion dauert 15-25 Tage.
3F: Wie lange dauert die Garantie?
A: 24 Monate ab B / L. Wenn es Probleme mit Zubehör gibt, liefern Sie einfach die Fotos des beschädigten Zubehörs, dann werden wir kostenlosen Service anbieten.Wir stellen leicht beschädigte Zubehörteile kostenlos zur Verfügung.Wir können Ihnen auch technische Unterstützung anbieten.
4F: Ist OEM/ODM erhältlich?
A: Ja, das ist es! Wir sind Hersteller mit unserem eigenen F&E-Team, wir können die Produkte entsprechend der Zeichnung oder Anforderungen des Kunden anpassen.
Kundenspezifische Dienstleistungen
a. angepasste Farbe und spezielle Funktion.
b. individuell angepasste Box.
c. Drucken des Kundenlogos.
d. Ihre anderen Ideen über das Produkt, können wir Ihnen helfen, zu entwerfen und in Produktion zu bringen.
5F: Wie kontrollieren Sie die Qualität der Produkte?
A: Unser Unternehmen besitzt die Kerntechnologie, alle Arten von Produkten haben CE-Zertifikat. Wir haben professionelle Ingenieure. Die Arbeiter sind streng verpflichtet, Produkte nach den Zeichnungen herzustellen.Jeder Prozess hat technische AusbilderDie QC-Überwacher werden die Produktion regelmäßig überprüfen. Wir werden Produkte während der Produktion testen und umfassende Qualitätsprüfungen durchführen, wenn die Produkte fertig sind.
|
