10 Kva Einphasen-Polen-montierte Transformator-Overhead-Verteilung 12,470KV erfüllt DOE 2016 CSA ANSI/IEEE-Normen

Markenbezeichnung:	WINLEY
Modellnummer:	D-10/12.47
Mindestbestellmenge:	1 Einheit
Preis:	$1000-$10000
Verpackungsdetails:	Sperrholzgehäuse
Zahlungsbedingungen:	T/T

Einzelheiten

Beschreibung des Produkts

Einzelheiten

Herkunftsort:

China

Zertifizierung:

CE,ISO

Typ des Transformators:

Überspannungstransformator, herkömmlicher Typ

Kapazität:

10 KVA

Primärspannung:

1270GrdY/7200V

Sekundärspannung:

120/240 V

Häufigkeit:

50/60 Hz

Temperaturanstieg:

Wickelmaterial:

Kupfern/Aluminium

Kühlkurs:

ONAN/KNAN

Versorgungsmaterial-Fähigkeit:

1000 Stück/Monat

Hervorheben:

12.470KV-Pfahltransformator

CSA-Stäbeigene Transformator

10 Kva-Stabtransformator

Beschreibung des Produkts

10 Kva Einphasen-Polen-montierte Transformator-Overhead-Verteilung 12,470KV erfüllt DOE 2016 CSA ANSI/IEEE-Standards

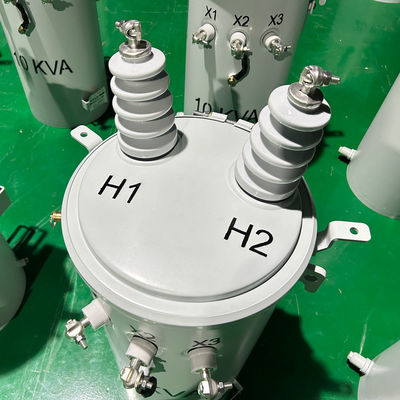

10 Kva Einphasen-Polen-montierte Transformator-Overhead-Verteilung 12,470KV erfüllt DOE 2016 CSA ANSI/IEEE-Normen 0

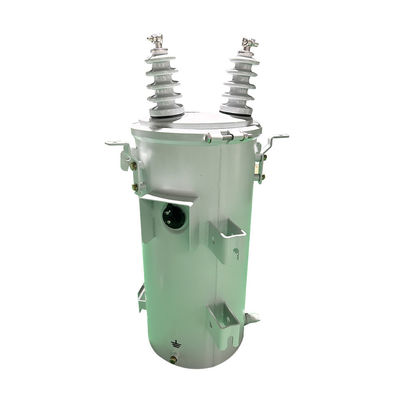

10 Kva Einphasen-Polen-montierte Transformator-Overhead-Verteilung 12,470KV erfüllt DOE 2016 CSA ANSI/IEEE-Normen 1

Hauptdaten

Typ des Transformators	Überspannungstransformator, herkömmlicher Typ
Phase	Einzelphase
Kapazität	10 KVA
Primärspannung	12470GrdY/7200
Sekundärspannung	120/240V (L-N-L)
Häufigkeit	60 Hz
Temperaturanstieg	65°C
Isolationsbewertung	Klasse E Isolierung - 120°C, 248°F
Kühlklasse	ONAN; selbstgekühlt
Impedanz	20,75% (± 10%)
Effizienzstandard (n)	Erfüllt DOE 2016 Standards, erfüllt CSA Standards erfüllt ANSI/IEEE Standards
K-Faktorbewertung (harmonische Minderung)	K-1 (Standard)
Wickelmaterial	Kupfer
Umgebungstemperaturbewertung	40°C
Abmessungen*	18.2''-W x 21.5''-D x 35.7''-H
Gesamtgewicht (gefüllt mit Flüssigkeit)	215 Pfund
Effizienz	98.30%
Keine Lastverluste (in Watt)	+/- 45 W
Volllastverlust (in Watt)	+/- 154 W

Produktstruktur

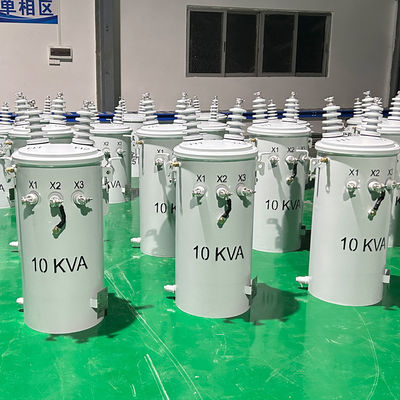

10 Kva Einphasen-Polen-montierte Transformator-Overhead-Verteilung 12,470KV erfüllt DOE 2016 CSA ANSI/IEEE-Normen 2

Zeichnung

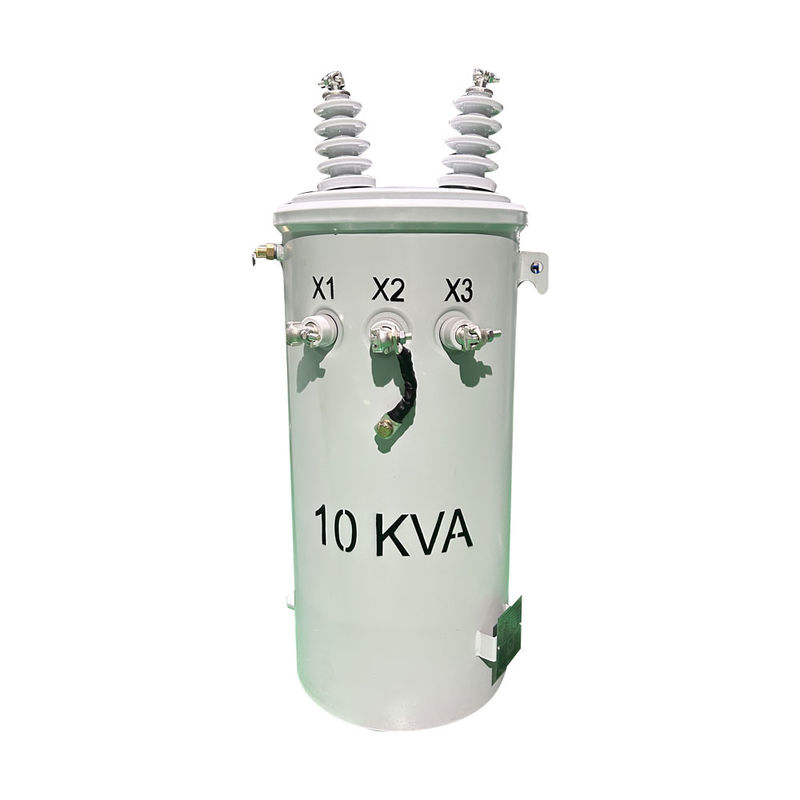

10 Kva Einphasen-Polen-montierte Transformator-Overhead-Verteilung 12,470KV erfüllt DOE 2016 CSA ANSI/IEEE-Normen 3

Spezifikationen

10kva-500kva Einphasen-Öl-Eintauchtransformator
Nennkapitalisierung ((kVA)	Hoch	Niedrigspannung	Verbindungssymbol	Standards	Kurzschlussimpedanz (%)	Effizienz
Nennkapitalisierung ((kVA)	Spannung (v)	Niedrigspannung	Verbindungssymbol	Standards	Kurzschlussimpedanz (%)	(%)
10	4160 7200 12000 12470 13200 13800 19920 24940 34500	110 220 230 400 480	II0, II6	IEEE/ANSI/ DOE	10,8 bis 4%	98.7
15						98.82
25						98.95
37.5						99.05
50						99.11
75						99.19
100						99.25
167						99.33
250						99.39
333						99.43
500						99.49

Ratings

Erfüllt/überschreitet DOE-Effizienzbewertungen 2016
Erfüllt/überschreitet CSA-Effizienzbewertungen
Entspricht der ANSI/IEEE C57 12.00
Entspricht der ANSI/IEEE C57 12.20
Entspricht der ANSI/IEEE C57 12.30
Entspricht der ANSI/IEEE C57 12.31
Entspricht der ANSI/IEEE C57 12.35
Erfüllt die Anforderungen der ANSI/IEEE C57.12.70
Konform mit ANSI/IEEE C62.11
Konform mit ANSI/IEEE C62.22
Einheitlich mit ANSI/IEEE C2
Einheitlich mit ANSI/IEEE C37.47
Entspricht der ANSI Z5354
Einheitlich mit ASTM D3487
Entspricht ASTM D6871
Einhaltung der CSA C2.2 06
Einheitlich mit CAN / CSA C50

Herstellungsprozess

10 Kva Einphasen-Polen-montierte Transformator-Overhead-Verteilung 12,470KV erfüllt DOE 2016 CSA ANSI/IEEE-Normen 4

10 Kva Einphasen-Polen-montierte Transformator-Overhead-Verteilung 12,470KV erfüllt DOE 2016 CSA ANSI/IEEE-Normen 5

10 Kva Einphasen-Polen-montierte Transformator-Overhead-Verteilung 12,470KV erfüllt DOE 2016 CSA ANSI/IEEE-Normen 6

Häufig gestellte Fragen

1Kann ich eine Musterbestellung haben?

A: Ja, wir begrüßen die Bestellung von Proben, um die Qualität zu testen und zu überprüfen.

2F: Wie lange dauert die Lieferzeit?

A: Die Massenproduktion dauert 15-25 Tage.

3F: Wie lange dauert die Garantie?

A: 24 Monate ab B / L. Wenn es Probleme mit Zubehör gibt, liefern Sie einfach die Fotos des beschädigten Zubehörs, dann werden wir kostenlosen Service anbieten.Wir stellen leicht beschädigte Zubehörteile kostenlos zur Verfügung.Wir können Ihnen auch technische Unterstützung anbieten.

4F: Ist OEM/ODM erhältlich?

A: Ja, das ist es! Wir sind Hersteller mit unserem eigenen F&E-Team, wir können die Produkte nach Zeichnung oder Anforderungen des Kunden anpassen.

Kundenspezifische Dienstleistungen

a. angepasste Farbe und spezielle Funktion.

b. individuell angepasste Box.

c. Drucken des Kundenlogos.

d. Ihre anderen Ideen über das Produkt, können wir Ihnen helfen, zu entwerfen und in Produktion zu bringen.

5F: Wie kontrollieren Sie die Qualität der Produkte?

A: Unsere Firma besitzt die Kerntechnologie, alle Arten von Produkten haben CE-Zertifikat. Wir haben professionelle Ingenieure. Die Arbeiter sind streng verpflichtet, Produkte nach den Zeichnungen herzustellen.Jeder Prozess hat technische AusbilderDie QC-Überwacher werden die Produktion regelmäßig überprüfen. Wir werden die Leistung der Produkte während der Produktion testen und umfassende Qualitätsprüfungen durchführen, wenn die Produkte fertig sind.
