75 Kva 3-Phasen-Pad-montierte Transformator Flüssigkeitsgefüllt 13,2KV DOE 2016 Effizienz UL/cUL zertifiziert

WINLEY bietet eine komplette Reihe von flüssig gefüllten dreiphasigen Pad-montierten Verteilungstransformatoren, die den geltenden ANSI®/IEEE®-Normen entsprechen.WINLEY Kompartiment-Typ Drei-Phasen Pad-Mounted Commercial Transformatoren sind für die Außeneinrichtung auf einem Betonplatten konzipiert und bieten eine unterirdische Stromverteilung für gewerbliche, industriellen und institutionellen Belastungen.

Hauptdaten

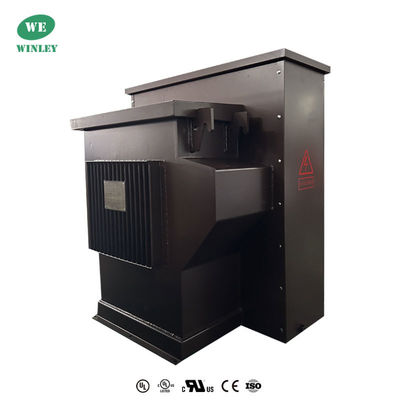

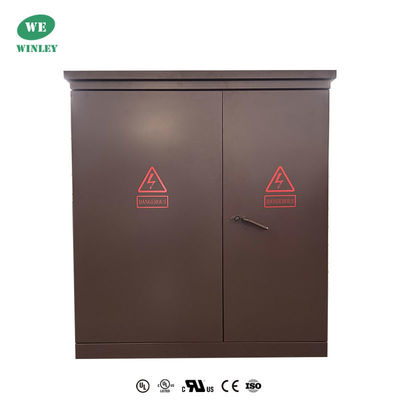

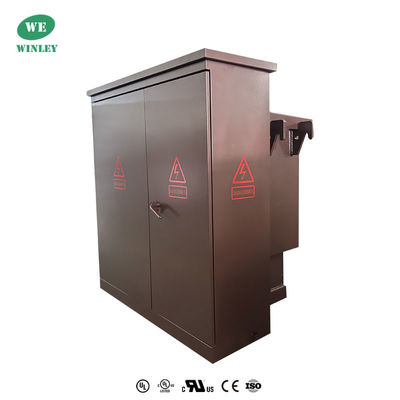

Produktfotos

Technische Zeichnungen

Standardmerkmale

• 60 Hz Betrieb.
• Durchschnittlicher Wicklungsanstieg bei 65°C.
• Radial- und Schleifzufuhrvorrichtungen.
• Toten und aktiven Vordertyp von HV-Terminals.
• HV BIL 45 150 kV (Tote Front) 200 kV (Lebende Front).
• LV BIL 30 ¢ 60 kV.
• Dreipunktverschluss von Niederspannungstüren.
• Hochspannungstür, die erst nach dem Öffnen der Niederspannungstür geöffnet werden kann.
• Steile Trennwände.
• Transformatorbehälter von der Abdeckung bis zur Basis geschweißt.
• Dauerhaftes Namensschild.
• Ein Zoll NPT-Rohrkappe-Füllvorrichtung.
• ANSI-Behälter mit Bodenplatten.
• Ein Zentimeter großer Abflussventil und Probenahmer.
• Automatisches Druckentlastungsventil (35 SCFM).
• Schalter mit (2) 2,5% voller Kapazität über und unter dem Nennwert.
• Ein 10×18× (oder 14×25×) Handloch im Transformatorbehälter.
• Entworfen, hergestellt und nach den neuesten ANSI-Normen geprüft.

Produktstruktur

1)Der Transformatorteil und der Steuerfachteil der Variante der Vereinigten Staaten, wobei der Transformatorteil eine vollständig versiegelte Struktur ist,und das isolierende Öl kann zwei Arten von Hochzündpunktöl oder gewöhnliches Öl sein.

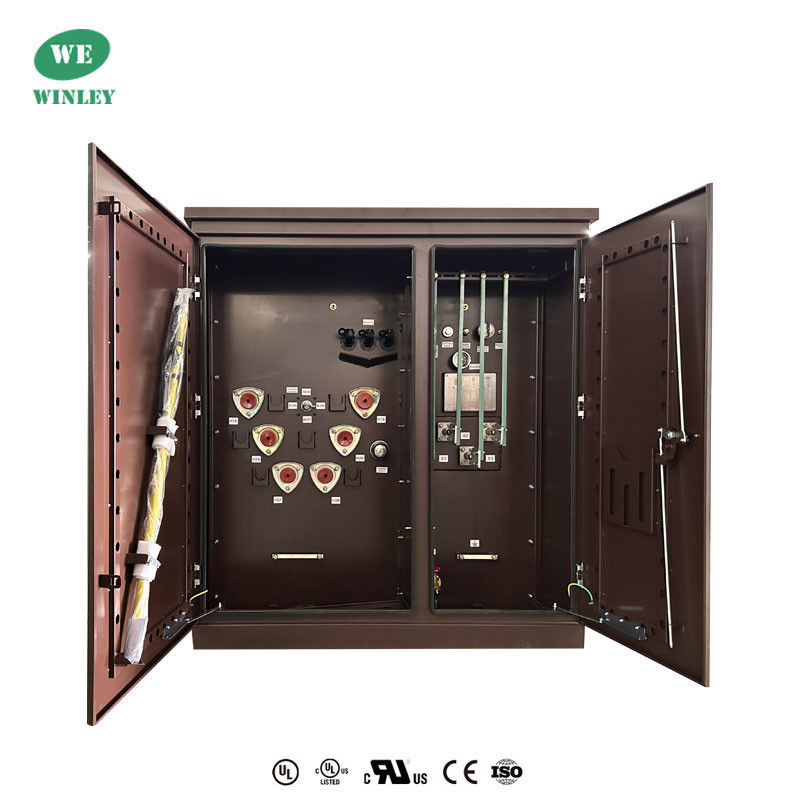

2)Die Steuerung ist in einen Hochspannungsraum und einen Niederspannungsraum unterteilt.

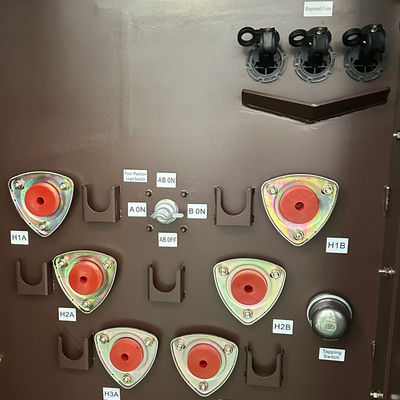

3)Der Hochspannungsraum ist mit: Hochspannungskabelstecker, Blitzschutz, Ladeschalter-Betriebshandle, Nichtanregungsschalter-Handle, Steckverschluss, Druckentlastungsventil,Thermometer, Druckmessgerät, Öl-Positionsmessgerät, Ölfüllklemmen, Ölentladungsventile usw., Lastschalter, Auslöschschalter, Stecksicherungen usw.sind alle zusammen mit dem Transformatorkern in Transformatoröl eingetauchtDas Hochspannungskabel und der Transformator sind durch eine Verbindung mit einem Ellenbogenkabel verbunden.
4)Die Niederspannungsseite kann mit Luftbremsern, Stromtransformatoren sowie elektrischen Energiezählern, Ammeter und Voltmeter montiert werden,und Ausgangsschaltungen und Kapazitätskompensationsvorrichtungen können entsprechend den Bedürfnissen der Benutzer konfiguriert werden.

Spezifikation

Herstellungsprozess

Häufig gestellte Fragen

1Kann ich eine Musterbestellung haben?

A: Ja, wir begrüßen die Bestellung von Proben, um die Qualität zu testen und zu überprüfen.

2F: Wie lange dauert die Lieferzeit?

A: Die Massenproduktion dauert 15-25 Tage.

3F: Wie lange dauert die Garantie?

A: 24 Monate ab B / L. Wenn es Probleme mit Zubehör gibt, liefern Sie einfach die Fotos des beschädigten Zubehörs, dann werden wir kostenlosen Service anbieten.Wir stellen leicht beschädigte Zubehörteile kostenlos zur Verfügung.Wir können Ihnen auch technische Unterstützung anbieten.

4F: Ist OEM/ODM erhältlich?

A: Ja, das ist es! Wir sind Hersteller mit unserem eigenen F&E-Team, wir können die Produkte nach Zeichnung oder Anforderungen des Kunden anpassen.

Kundenspezifische Dienstleistungen

a. angepasste Farbe und spezielle Funktion.

b. individuell angepasste Box.

c. Drucken des Kundenlogos.

d. Ihre anderen Ideen über das Produkt, können wir Ihnen helfen, zu entwerfen und in Produktion zu bringen.

5F: Wie kontrollieren Sie die Qualität der Produkte?

A: Unsere Firma besitzt die Kerntechnologie, alle Arten von Produkten haben CE-Zertifikat. Wir haben professionelle Ingenieure. Die Arbeiter sind streng verpflichtet, Produkte nach den Zeichnungen herzustellen.Jeder Prozess hat technische AusbilderDie QC-Überwacher werden die Produktion regelmäßig überprüfen. Wir werden die Leistung der Produkte während der Produktion testen und umfassende Qualitätsprüfungen durchführen, wenn die Produkte fertig sind.

Warum haben Sie uns gewählt?

• Die Produktpalette erstreckt sich von 45 KVA bis 5500 KVA mit einer Nennspannung von bis zu 34,5 KV, die den Standards wie DOE 2016, IEEE/ANSI, CSA entspricht oder diese übertrifft,IEC,Die NEMA.
• Die Produkte sind UL/cUL-zertifiziert (Zertifikatsnummern: UL-US-2431836-0, UL-CA-2423202-0) und können auf Kundenanfrage UL (Partnerzulassung) erhalten.
• Unsere Produkte werden in großen Mengen in Regionen wie Nordamerika und die Philippinen exportiert.zusammen mit professionellen und zuverlässigen Kundendienst, die eine schnelle Lieferung innerhalb von 7 bis 35 Tagen gewährleistet.
