| Markenbezeichnung: | WINLEY |
| Modellnummer: | D-167/5 |
| Mindestbestellmenge: | 1unit |
| Preis: | $1000-$10000 |
| Verpackungsdetails: | Plywood case |
| Zahlungsbedingungen: | T/T |

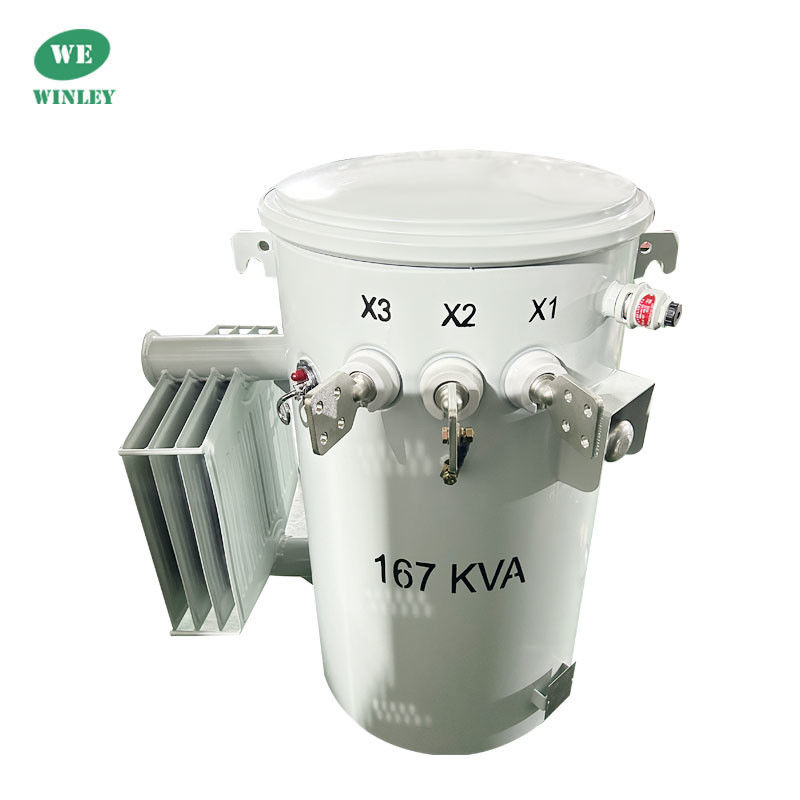

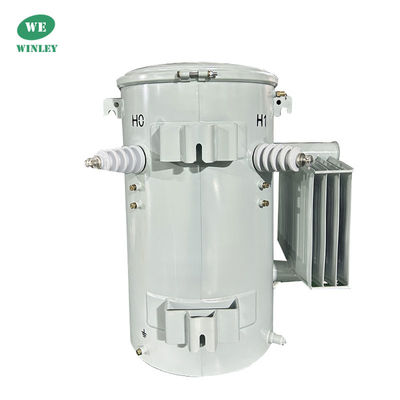

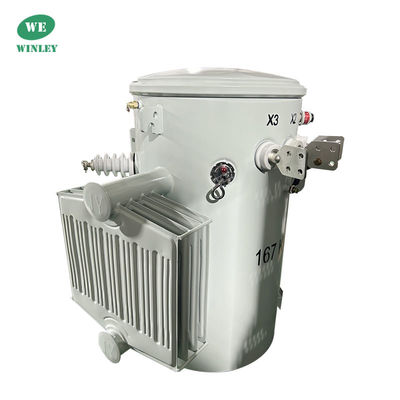

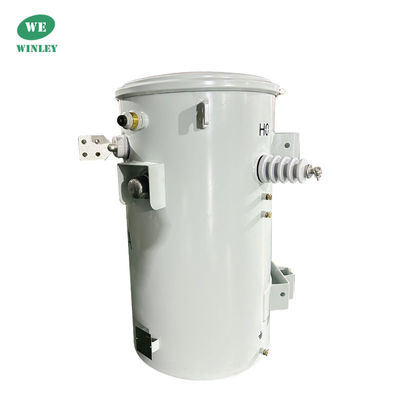

CSP Typ 167Kva Pole Mounted Transformer Distribution Einzelphase 4160V Öl untergetaucht ANSI IEEE CSA Standard
Einphasenflaschen werden in der Regel direkt auf Holz- oder Betonpfosten für Anwendungen in mehreren Szenarien, wie z. B. Wohn- und leichten Gewerbeverteilungslasten, montiert.und werden in der Regel in konventionelle und CSP-Typen unterteilt
Der WINLEY-Stabtransformator ist nach Standards wie ANSI/CSA, IEEE c. entwickelt und geprüft worden.57, und IEC60076 je nach Fall.
An einem Pfahl montierte TransformatorHauptdaten
| Typ des Transformators | CSP-Überlastverteilungstransformator |
| Phase | Einzelphase |
| Kapazität | 167 KVA |
| Primärspannung | 4160GrdY/2400 |
| Sekundärspannung | 240/480V (L-N-L) |
| Häufigkeit | 100 Hz |
| Temperaturanstieg | 65°C |
| Isolationsbewertung | Klasse E Isolierung - 120°C, 248°F |
| Gezwungene Luft (Ventilatoren) | Keine |
| Kühlklasse | KNAN; selbstgekühlt |
| Effizienzstandard (n) | Erfüllt DOE 2016 Standards, erfüllt ANSI/IEEE Standards |
| K-Faktorbewertung (harmonische Minderung) | K-1 (Standard) |
| Isolierflüssigkeit | FR-3 Öl |
| Wickelmaterial | Kupfer |
| Umgebungstemperaturbewertung | 40°C |
| Abmessungen* | 38.8''-W x 31.2''-D x 46.3''-H |
| Gesamtgewicht (gefüllt mit Flüssigkeit) | 1563 Pfund |
CSP-Transformatoren und konventionelle Transformatoren unterscheiden sich in mehreren wichtigen Punkten
1. Effizienz
CSP-Transformatoren können einen Wirkungsgrad von bis zu 99% erreichen, während herkömmliche Transformatoren typischerweise rund 95% erreichen.
2. Größe und Gewicht
CSP-Transformatoren sind deutlich kleiner und leichter als herkömmliche Transformatoren, was ihre Installation und Integration in verschiedene Umgebungen erleichtert.
3Leistungsdichte
CSP-Transformatoren weisen eine höhere Leistungsdichte auf, die es ihnen ermöglicht, höhere Leistungsniveaus in einem kompakteren Formfaktor zu bewältigen..
4. Reaktionszeit
CSP-Transformatoren reagieren im Vergleich zu herkömmlichen Transformatoren wesentlich schneller auf Laständerungen.
5. Flexibilität
CSP-Transformatoren bieten eine erhöhte Flexibilität in den Eingangs- und Ausgangsspannungsbereichen und ermöglichen eine breitere Palette von Anwendungen in verschiedenen elektrischen Systemen.
6. Zuverlässigkeit
CSP-Transformatoren verbessern die Zuverlässigkeit und reduzieren die Ausfall- und Stillstandszeiten im Vergleich zu herkömmlichen Modellen, was zu einer gleichbleibenderen Leistung und weniger Wartung führt.
7. Kosten
CSP-Transformatoren können trotz möglicherweise höherer Anfangskosten aufgrund ihrer Effizienz und geringerer Wartungsbedürfnisse langfristig kostengünstiger sein.
Schlussfolgerung
Zusammenfassend können wir sagen, dass CSP-Transformatoren verschiedene Vorteile gegenüber herkömmlichen Transformatoren bieten, darunter höhere Effizienz, geringere Größe und Gewicht, höhere Leistungsdichte, schnellere Reaktionszeiten,erhöhte FlexibilitätDiese Vorteile machen CSP-Transformatoren zu einer wertvollen Wahl in modernen elektrischen Anwendungen.
Standardmerkmale
Diese Art von Transformatoren ist CSP-Typ, der sich vor Donner und Blitz schützen kann,Kurzschluss und schützen die Transit- und Verteilungsleitung vor Stromausfällen aufgrund von Selbstfehlfunktionen.
Mit Ausnahme einiger Ähnlichkeiten wie Zylinderbehälter, Haken, Heber, Erdungsvorrichtungen, Namensschilder, Kern und Wicklung mit dem konventionellen Typ.Diese Art von Transformatoren weist folgende Eigenschaften und Vorrichtungen auf::
1) Ein oder zwei Hochspannungsschläuche sind mit Sicherung auf der Abdeckung.
2) An der Wand des Tanks befinden sich ein oder zwei Halter, deren oberer Ende sich in der Nähe der Hochspannungsbuchse befindet und mit der Buchse durch einen Kupferstreifen verbunden ist.Ein Sekundärschalter ist über der Wicklung im Inneren des TanksHier ist das Bedienhandgriff, die Überlast und das Licht.
3) Die Niederspannungshühle wird von der Wand des Tanks aus geleitet, das Erdungsgerät wird an Position X2 befestigt.
Die Schraube führt durch die Hochspannungsschraube hinaus, das andere Ende ist die Erdung.
4) Alle Einheiten sind nach IEC60076, ANSI/IEEEC57 gebaut.12.20, CSA C2.1-06, CSA C2.2-06 und so weiter.
[Csp-Typ-Struktur]
[konventionelle Typstruktur]
Zeichnung des auf einem Stangen montierten Transformators
Ratings
An einem Pfahl montierte TransformatorSpezifikationen
| 10kva-500kva Einphasen-Öl-Eintauchtransformator | ||||||
| Nennkapitalisierung ((kVA) | Hoch | Niedrigspannung | Verbindungssymbol | Standards | Kurzschlussimpedanz (%) | Effizienz |
| Spannung (v) | (%) | |||||
| 10 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 |
110 220 230 400 480 |
II0, II6 | IEEE/ANSI/ DOE | 10,8 bis 4% | 98.7 |
| 15 | 98.82 | |||||
| 25 | 98.95 | |||||
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
| 500 | 99.49 | |||||
Herstellungsprozess
Häufig gestellte Fragen
1Kann ich eine Musterbestellung haben?
A: Ja, wir begrüßen die Bestellung von Proben, um die Qualität zu testen und zu überprüfen.
2F: Wie lange dauert die Lieferzeit?
A: Die Massenproduktion dauert 15-25 Tage.
3F: Wie lange dauert die Garantie?
A: 24 Monate ab B / L. Wenn es Probleme mit Zubehör gibt, liefern Sie einfach die Fotos des beschädigten Zubehörs, dann werden wir kostenlosen Service anbieten.Wir stellen leicht beschädigte Zubehörteile kostenlos zur Verfügung.Wir können Ihnen auch technische Unterstützung anbieten.
4F: Ist OEM/ODM erhältlich?
A: Ja, das ist es! Wir sind Hersteller mit unserem eigenen F&E-Team, wir können die Produkte nach Zeichnung oder Anforderungen des Kunden anpassen.
Kundenspezifische Dienstleistungen
a. angepasste Farbe und spezielle Funktion.
b. individuell angepasste Box.
c. Drucken des Kundenlogos.
d. Ihre anderen Ideen über das Produkt, können wir Ihnen helfen, zu entwerfen und in Produktion zu bringen.
5F: Wie kontrollieren Sie die Qualität der Produkte?
A: Unsere Firma besitzt die Kerntechnologie, alle Arten von Produkten haben CE-Zertifikat. Wir haben professionelle Ingenieure. Die Arbeiter sind streng verpflichtet, Produkte nach den Zeichnungen herzustellen.Jeder Prozess hat technische AusbilderDie QC-Überwacher werden die Produktion regelmäßig überprüfen. Wir werden die Leistung der Produkte während der Produktion testen und umfassende Qualitätsprüfungen durchführen, wenn die Produkte fertig sind.
|
