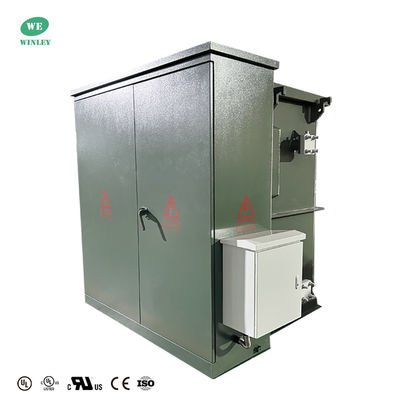

3-Phasen-Trafo für Pad-Montage, Verteilung, Öl-Immersionskühlung, 3750 kVA, Abwärtswandlung, 34500 V auf 480Y, ANSI IEEE DOE 2016  Mit UL/cUL-Zertifizierung

Ein Padmount-Transformator ist ein bodenmontierter Verteiltransformator, der normalerweise in einem verschlossenen Metallschrank untergebracht ist und sich auf einer kleinen Betonplatte befindet. Sie werden in der Regel mit Nennleistungen von etwa 75 bis etwa 5000 kVA hergestellt und beinhalten oft eingebaute Sicherungen und Schalter. Ein typisches Gehäuse umfasst einen Tank zur Aufnahme der Kern-/Spulenanordnung des Padmount-Transformators, der in Öl oder dergleichen eingetaucht ist, und einen Verdrahlungsschrank mit Hoch- und Niederspannungsfächern zur Aufnahme der Hoch- bzw. Niederspannungsdurchführungen des Transformators usw.

Warum Sie sich für uns entscheiden sollten

• WINLEY produziert eine vollständige Palette von dreiphasigen Padmount-Transformatoren mit einer Leistung von 45 kVA bis 5500 kVA und einer Spannung von bis zu 34,5 kV. Die Produkte erfüllen oder übertreffen sogar die Standards von DOE 2016, IEEE/ANSI, CSA, IEC, NEMA usw.
• Der von WINLEY hergestellte dreiphasige Padmount-Transformator hat die UL/cUL-Zertifizierung erhalten (Zertifikatsnummer: UL-US-2431836-0, UL-CA-2423202-0) und kann sich gemäß den Kundenanforderungen für UL (Partnerautorisierung) bewerben.
• Unsere Produkte werden in großen Mengen nach Nordamerika, Südamerika, auf die Philippinen und an andere Orte exportiert. Wir verfügen über reiche Erfahrung in Design und Produktion, einen professionellen und zuverlässigen Kundendienst und können Waren schnell innerhalb von 7-35 Tagen liefern.

Dreiphasiger Padmount-Transformator Hauptdaten

Technische Zeichnungen

Produktstruktur

• 60 Hz Betrieb.
• 65°C durchschnittlicher Wicklungsanstieg.
• Radial- und Schleifeneinspeisungsanordnungen.

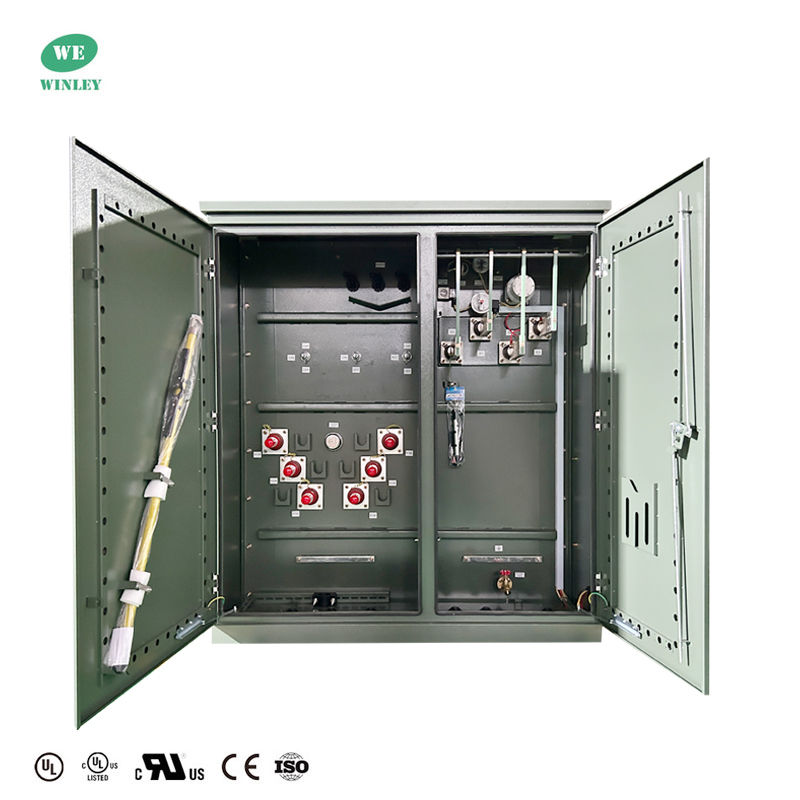

• HV-Anschlüsse vom Typ Dead Front und Live Front.
• HV BIL 45 – 150 kV (Dead Front) 200 kV (Live Front).
• LV BIL 30 – 60 kV.

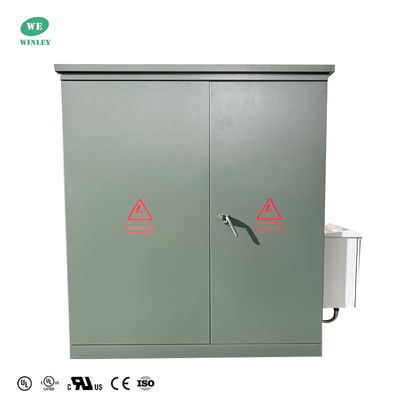

• Drei-Punkt-Verriegelung der Niederspannungstür.
• Hochspannungstür, die nur nach dem Öffnen der Niederspannungstür geöffnet werden kann.
• Steife Stahlteilung.

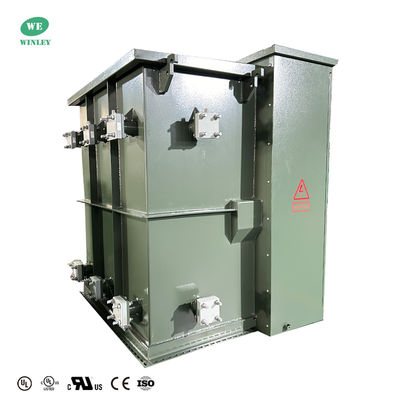

• Transformatorbehälter von der Abdeckung bis zur Basis geschweißt.
• Permanentes Typenschild.
• Eine Zoll NPT-Rohrkappe für die Befüllung.
• ANSI-Tankerdungungspads.
• Ein-Zoll-Ablassventil und -Probennehmer.
• Automatisches Überdruckventil (35 SCFM).
• Stufenschalter mit (2) 2,5 % Volllastabgriffen oberhalb und unterhalb der Nennleistung.
• Ein 10”x18” (oder 14”x25”) großes Handloch im Transformatorbehälterdeckel.
• Olivgrüne Farbe (Munsell 7GY 3.29/1.5).
• Entworfen, hergestellt und getestet in Übereinstimmung mit den neuesten ANSI-Standards

Werkstests

• Widerstandstest der Wicklung
• Isolationswiderstandstest
• Spannungsverhältnisfehler-Test
• Kurzschlussimpedanztest
• Leerlaufverlust (Watt)-Test
• Lastverlust (Watt)-Test
• Induzierter Spannungswiderstandstest
• Spannungswiderstandstest aus separater Quelle
• Druckintegritätstest

Spezifikation

Produktionsprozess

FAQ

1. F: Kann ich eine Musterbestellung haben?

A: Ja, wir begrüßen Musterbestellungen, um die Qualität zu testen und zu überprüfen.

2. F: Wie ist die Vorlaufzeit?

A: Massenproduktionszeit 15-25 Tage.

3. F: Wie lange ist die Garantie?

A: 24 Monate ab B/L. Wenn es Probleme mit dem Zubehör gibt, stellen Sie einfach die Fotos des beschädigten Zubehörs zur Verfügung, dann bieten wir einen kostenlosen Service an. Je nach Anzahl der Produkte stellen wir kostenlos leicht beschädigtes Zubehör zur Verfügung. Wir können auch technischen Support leisten, wenn Sie ihn benötigen.

4. F: Ist OEM/ODM verfügbar?

A: Ja, das ist es! Wir sind Hersteller mit eigenem F&E-Team, wir können Produkte nach Kundenzeichnung oder -anforderungen anpassen.

Kundenspezifische Dienstleistungen:

a. Kundenspezifische Farbe und Sonderfunktion.

b. Kundenspezifische Box.

c. Drucken des Kundenlogos.

d. Ihre anderen Ideen zum Produkt, wir können Ihnen bei der Gestaltung helfen und diese in die Produktion umsetzen. Die oben genannten kundenspezifischen Dienstleistungen müssen vor der Produktion bestätigt werden.

5. F: Wie kontrolliert man die Produktqualität?

A: Unser Unternehmen besitzt die Kerntechnologie, alle Arten von Produkten besitzen ein CE-Zertifikat. Wir haben professionelle Ingenieure. Die Arbeiter sind streng verpflichtet, Produkte gemäß den Zeichnungen herzustellen. Jeder Prozess hat technische Ausbilder. Die QC-Aufsichtsbehörden werden die Produktion regelmäßig inspizieren. Wir werden während der Produktion Leistungstests durchführen und umfassende Qualitätstests durchführen, wenn die Produkte fertiggestellt sind.
