2.5MVA Unterstation Leistungstransformator Konservator Typ Öl eingetaucht Schritt nach unten 24940V bis 480V ANSI IEEE Standards

Dieser Unterstationsstromtransformator ist ein mit Flüssigkeit gefüllter, auf einem Pad montierter Konservatortyp, der für zuverlässige dreiphasige Radialzufuhr-Anwendungen mit einer Kapazität von 2,5 bis 3 entwickelt wurde.1 MVA und eine Vektorgruppe von DYN1Der Transformator arbeitet mit einer Primärspannung von 24 940 V (25 kV) mit einem Delta-Phasor und einer Sekundärspannung von 480 Y/277 V (1.2 kV-Klasse) mit einer wye-neutralen KonfigurationEs verfügt über eine primäre BIL von 110 kV und eine sekundäre BIL von 30 kV, arbeitet bei 60 Hz und hält einen Temperaturanstieg von 55 °C bei einer Isolierung der Klasse E für 120 °C. Die Kühlklasse ist KNAN/KNAF,und es entspricht den Effizienznormen der ANSI/IEEE, die eine hohe Leistungsfähigkeit und Langlebigkeit in anspruchsvollen Stromverteilungsumgebungen gewährleistet.

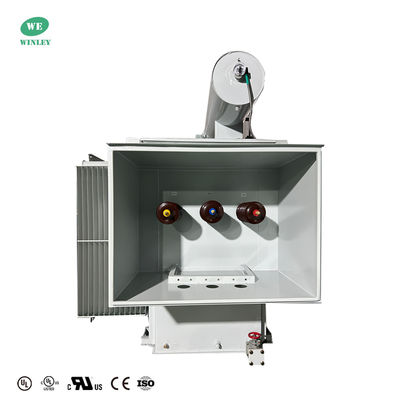

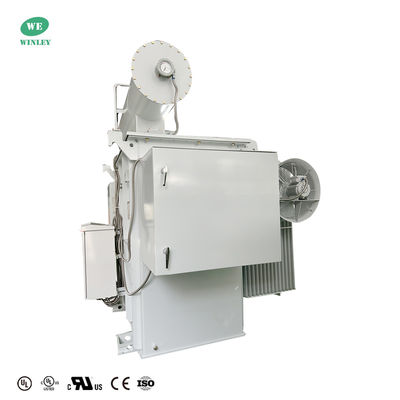

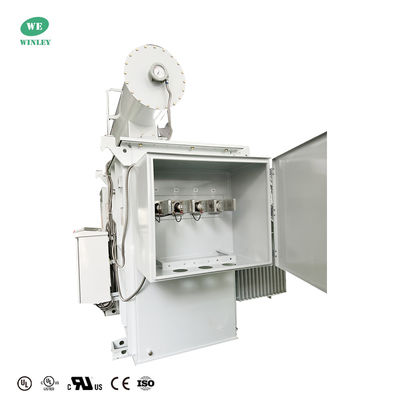

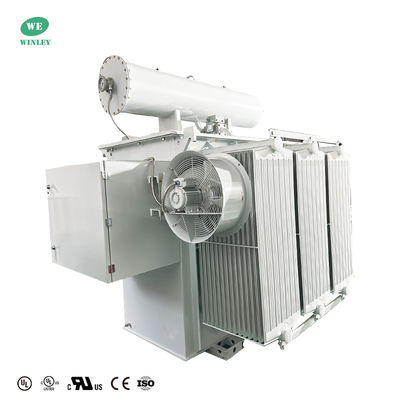

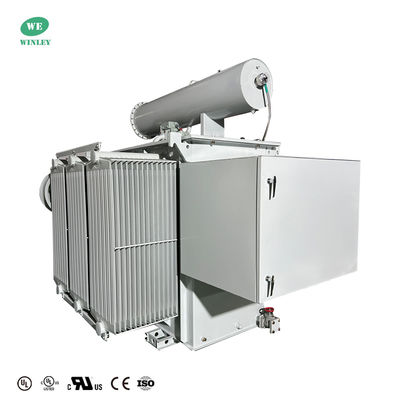

Produktfotos

Hauptdaten

Technische Zeichnungen

Standardmerkmale

• Konzervatortyp, flüssigkeitsgefüllter, auf einem Pad montierter Umspannwerkstransformator
• Dreiphasige Radialzufuhr, unterstützt den Einsatz von Step-Up und Step-Down
• Dauerhaft beschichteter Stahlbehälter und -schrank mit wetterfestem Epoxidhintergrund
• Analogmessgeräte zur Überwachung des Ölniveaus, der Temperatur und des Drucks
• Automatische Druckentlastung, Buchholz-Relee und Gasprobennehmer enthalten
• Zwangluftkühlung mit Lüftersteuerung (automatisch/ausgeschaltet/manuell)
• 5-Positions-Tap-Wechselgerät ohne Belastung auf Hochspannungsseite, 2,5%-Schritte
• Live-Primär- und Sekundärverbindungen mit NEMA H-Spade-Terminals
• Kupferwicklungen und kornorientierter Stahlkern
• Schließfähige Türen mit Hot Stick
• NEMA 3R wetterdichtes Verkabelungskabinett, seismisch eingestuft
• Konzipiert für den Betrieb bei -40 °C bis +40 °C, geringer Lärm (65 dBA)
• Erfüllt ANSI/IEEE, DOE, CSA, ASTM Sicherheits- und Effizienzstandards

Fabrikprüfungen

• Wickelwiderstandsprüfung
• Isolationswiderstandsprüfung
• Fehlerprüfung des Spannungsverhältnisses
• Kurzschluss-Impedanzprüfung
• Prüfung ohne Belastungsverlust (Watt)
• Prüfung des Lastverlustes (Watt)
• Test der Spannungsbeständigkeit durch Induktion
• Versuch, die Spannung der separaten Quelle zu widerstehen
• Druckintegritätstest

Produktspezifikation

Warum Sie uns wählen

WINLEY Electric bietet eine komplette Reihe von flüssigkeitsgefüllten Verteilungstransformatoren, die den aktuell geltenden ANSI-, IEEE-, CSA-, AS-, DOE-Standards entsprechen.mit einer Leistung von mehr als 50 W und mit einer Leistung von mehr als 50 W. WINLEY hat die UL/cUL-Zertifizierung (Zertifikatsnummer: UL-US-2431836-0, UL-CA-2423202-0) erhalten und kann gemäß den Kundenanforderungen eine UL-Zulassung (Partnerzulassung) beantragen.

Häufig gestellte Fragen

1Kann ich eine Musterbestellung haben?

A: Ja, wir begrüßen die Bestellung von Proben, um die Qualität zu testen und zu überprüfen.

2F: Wie lange dauert die Lieferzeit?

A: Die Massenproduktion dauert 15-25 Tage.

3F: Wie lange dauert die Garantie?

A: 24 Monate ab B / L. Wenn es Probleme mit Zubehör gibt, liefern Sie einfach die Fotos des beschädigten Zubehörs, dann werden wir kostenlosen Service anbieten.Wir stellen leicht beschädigte Zubehörteile kostenlos zur Verfügung.Wir können Ihnen auch technische Unterstützung anbieten.

4F: Ist OEM/ODM erhältlich?

A: Ja, das ist es! Wir sind Hersteller mit unserem eigenen F&E-Team, wir können die Produkte nach Zeichnung oder Anforderungen des Kunden anpassen.

Kundenspezifische Dienstleistungen

a. angepasste Farbe und spezielle Funktion.

b. individuell angepasste Box.

c. Drucken des Kundenlogos.

d. Ihre anderen Ideen über das Produkt, können wir Ihnen helfen, zu entwerfen und in Produktion zu bringen.

5F: Wie kontrollieren Sie die Qualität der Produkte?

A: Unsere Firma besitzt die Kerntechnologie, alle Arten von Produkten haben CE-Zertifikat. Wir haben professionelle Ingenieure. Die Arbeiter sind streng verpflichtet, Produkte nach den Zeichnungen herzustellen.Jeder Prozess hat technische AusbilderDie QC-Überwacher werden die Produktion regelmäßig überprüfen. Wir werden die Leistung der Produkte während der Produktion testen und umfassende Qualitätsprüfungen durchführen, wenn die Produkte fertig sind.
