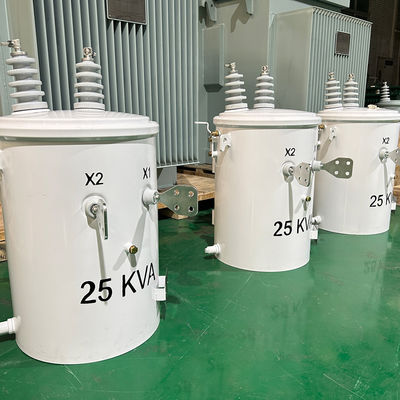

UL-Zertifizierung 25 Kva Einphasen-Poltransformator Stromverteilung Ölgetauchter Transformator 12470V auf 480V ANSI IEEE

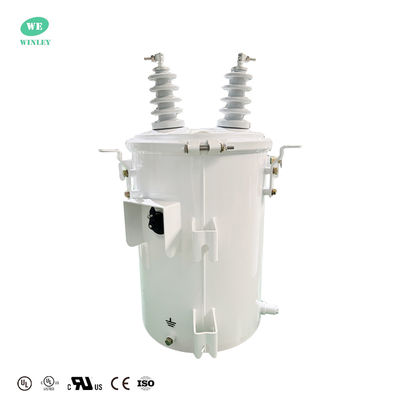

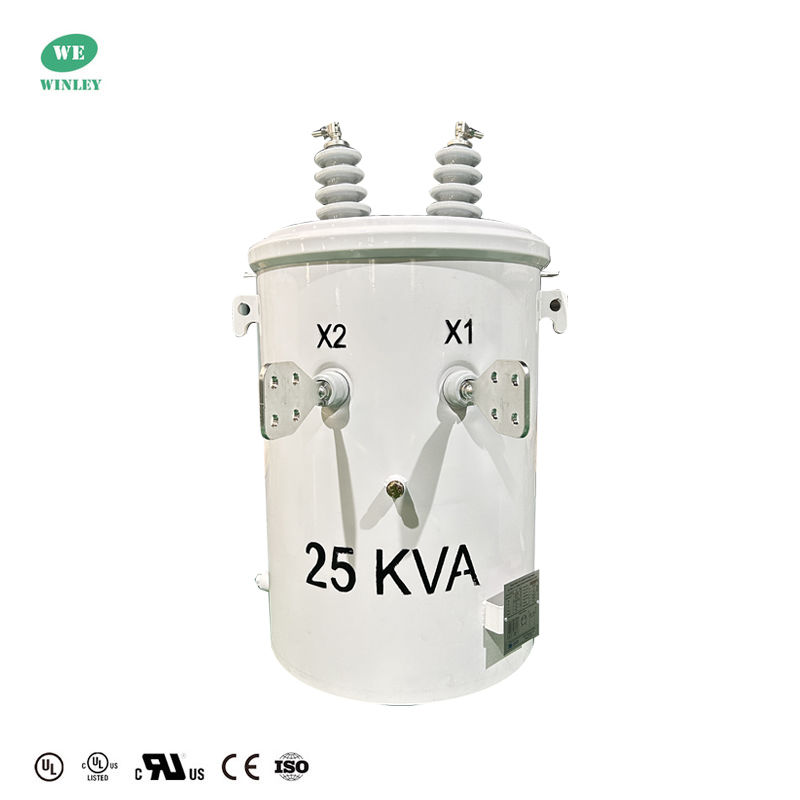

Dieser 25-kVA-Einphasen-Freileitungstransformator ist flüssigkeitsgefüllt und für eine zuverlässige Stromversorgung an Masten montiert. Er arbeitet mit einer Primärspannung von 12.470/7.200 V und einer Sekundärausgangsspannung von 277/480 V. Der Transformator verfügt über einen 5-Positionen-Außenstufenschalter, eine Isolationsklasse E, die für 120 °C ausgelegt ist, und Kupferwicklungen mit FR-3-Nicht-PCB-Öl. Er ist selbstgekühlt (KNAN), hat einen langlebigen beschichteten Stahltank und eine wetterfeste Epoxidharzbeschichtung. Entwickelt, um die DOE 2016 und ANSI/IEEE Effizienzstandards zu erfüllen.

Warum Sie sich für uns entscheiden sollten

1. Die von WINLEY hergestellten Poltransformatoren haben die UL/cUL-Zertifizierung erhalten, mit Nennleistungen von 10 kVA bis 333 kVA. Die Produkte erfüllen oder übertreffen sogar die Standards von ANSI, IEEE, CSA, IEC60076 und anderen.
2. Durch ein optimiertes elektrisches Design sind unsere Produkte sicher, stabil und effizient und helfen Ihnen, Betriebskosten zu sparen.
3. Unsere Produkte wurden in großen Mengen nach Nordamerika, Mittel- und Südamerika, Südostasien und andere Märkte exportiert. Wir verfügen über reiche Erfahrung und können umfassenden technischen Support und Service bieten.

Hauptdaten

Zeichnung

Standardmerkmal

• Erfüllt den DOE-Energieeffizienzstandard oder übertrifft die ANSI/IEEE- und CSA-Standards
• Hebeösen
• Ableiter-Montagepads

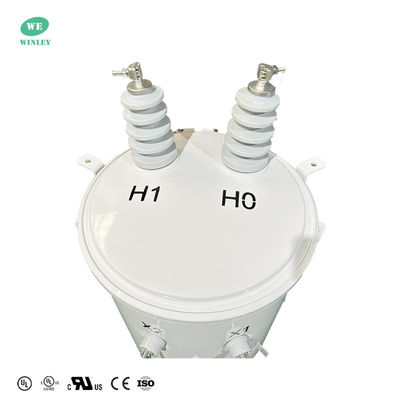

• Auf der Abdeckung montiertes Hochspannungs-Porzellan
• Buchse(n) mit Ösenklemmen
• Niederspannungsbuchsen mit Ösenklemmen
• Niederspannungs-Neutralerdungsband
• ANSI-Stützlappen (Halterungswinkel) mit laserbeschriftetem Typenschild auf der unteren Halterung
• Polyesterisolierte Abdeckung
• Selbstentlüftende und wiederverschließbare Abdeckung
• Kern
• Spule
• Mittelachsen-Kern/Spulen-Baugruppen-Stützwinkel
• Niederspannungsleitungen
• Öleinfüllstopfen mit Abdeckungserdungsband
• Tankerdungspad

Poltransformator-Schlüsselhandwerk

1. Magnetkreisdesign
Die Form, Größe, Hysterese und Wirbelstromverluste des Eisenkerns sind wichtige Faktoren, die berücksichtigt werden müssen. Ein korrektes Design des Magnetkreises kann zu einer effizienten Energieübertragung und reduzierten Verlusten führen.

2. Wicklungsdesign
Faktoren wie die Anzahl der Windungen, das Drahtmaterial, die Zwischenschichtisolierung und die Verdrahtungsmethode sollten während des Designprozesses berücksichtigt werden. Durch die Implementierung eines gut geplanten Wicklungsdesigns kann der Transformator eine höhere Belastbarkeit und Zuverlässigkeit erreichen.

3. Auswahl des Isoliermaterials
Die Auswahl der richtigen Isoliermaterialien ist von entscheidender Bedeutung, um Sicherheit und Langlebigkeit zu gewährleisten. Es ist wichtig, sich für Isoliermaterialien zu entscheiden, die eine hervorragende Isolationsleistung, hohe Temperaturbeständigkeit, Lichtbogenfestigkeit und Feuchtigkeitsbeständigkeit bieten.

4. Vakuumölfüllung
Einphasen-Poltransformatoren verwenden typischerweise eine Vakuumölfüllmethode. Dies beinhaltet die Behandlung der Transformatorchips mit einem Vakuum, das Einspritzen von Isolieröl, das Eliminieren von Luftblasen und das Versiegeln der Transformatoren. Der Vakuumölprozess ist von Vorteil, da er die Isolationsleistung und die thermische Stabilität des Transformators verbessert, was zu einer längeren Lebensdauer führt.

5. Wärmebehandlung
Die mechanischen Eigenschaften und die Festigkeit von Transformatoren können durch Wärmebehandlung verbessert werden. Dieser Prozess verändert die Organisationsstruktur des Materials, erhöht seine Härte und Verschleißfestigkeit und reduziert gleichzeitig Spannungen und Verformungen.

Spezifikationen

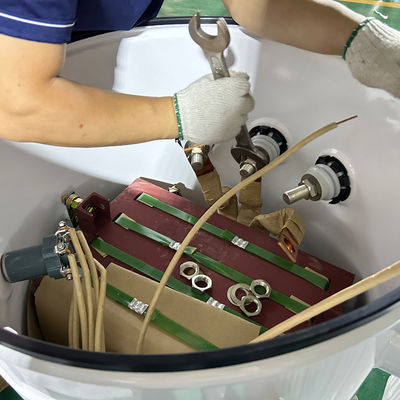

Produktionsprozess

FAQ

1. F: Kann ich eine Musterbestellung haben?

A: Ja, wir begrüßen Musterbestellungen, um die Qualität zu testen und zu überprüfen.

2. F: Wie ist die Vorlaufzeit?

A: Massenproduktionszeit 15-25 Tage.

3. F: Wie lange ist die Garantie?

A: 24 Monate ab B/L. Wenn es Probleme mit dem Zubehör gibt, stellen Sie einfach die Fotos des beschädigten Zubehörs zur Verfügung, dann bieten wir einen kostenlosen Service an. Je nach Anzahl der Produkte stellen wir kostenlos leicht beschädigtes Zubehör zur Verfügung. Wir können auch technischen Support leisten, wenn Sie ihn benötigen.

4. F: Ist OEM/ODM verfügbar?

A: Ja, das ist es! Wir sind Hersteller mit unserem eigenen F&E-Team, wir können Produkte nach Kundenzeichnung oder -anforderungen anpassen.

Kundenspezifische Dienstleistungen:

a. Kundenspezifische Farbe und Sonderfunktion.

b. Kundenspezifische Box.

c. Drucken des Kundenlogos.

d. Ihre anderen Ideen zum Produkt, wir können Ihnen bei der Gestaltung helfen und sie in die Produktion bringen. Die oben genannten kundenspezifischen Dienstleistungen müssen vor der Produktion bestätigt werden.

5. F: Wie kontrolliert man die Produktqualität?

A: Unser Unternehmen besitzt die Kerntechnologie, alle Arten von Produkten besitzen ein CE-Zertifikat. Wir haben professionelle Ingenieure. Die Arbeiter sind streng verpflichtet, Produkte gemäß den Zeichnungen herzustellen. Jeder Prozess hat technische Ausbilder. Die QC-Aufsichtsbehörden werden die Produktion regelmäßig inspizieren. Wir werden während der Produktion Leistungstests durchführen und umfassende Qualitätstests durchführen, wenn die Produkte fertiggestellt sind.
