1500 KVA Drei-Phasen-Pad-montierte Transformator mit 7-stufiger Off-Circuit-Tapping-Multi-Volt-Anpassung und Erdung Porzellan-Bushing

Markenbezeichnung:	WINLEY
Modellnummer:	ZGS-1500/35
Mindestbestellmenge:	1Unit
Preis:	$5000-$150000
Verpackungsdetails:	Sperrholzkiste
Zahlungsbedingungen:	T/T

Einzelheiten

Beschreibung des Produkts

Einzelheiten

Herkunftsort:

China

Zertifizierung:

UL/cUL,CE,ISO

Transformatortyp:

Pad montierter Transformator

Phase:

Dreiphase

Futtertyp:

Schleifenfutter

Kapazität:

1500 KVA

Primärspannung:

34.5KV

Sekundärspannung:

208y/120

Kühlklasse:

Onan; Selbstgekühlt

Effizienzbewertungen:

DOE 2016, CSA, ANSI/IEEE

Versorgungsmaterial-Fähigkeit:

1000Set/Monat

Hervorheben:

7-stufiger

lastfreier Stufenschalter-Trafo für Außenaufstellung

Öltransformator mit Mehrfachspannungsanpassung

Beschreibung des Produkts

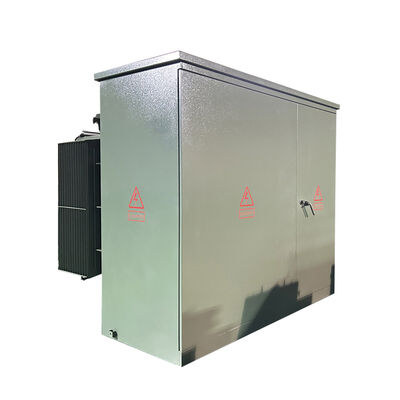

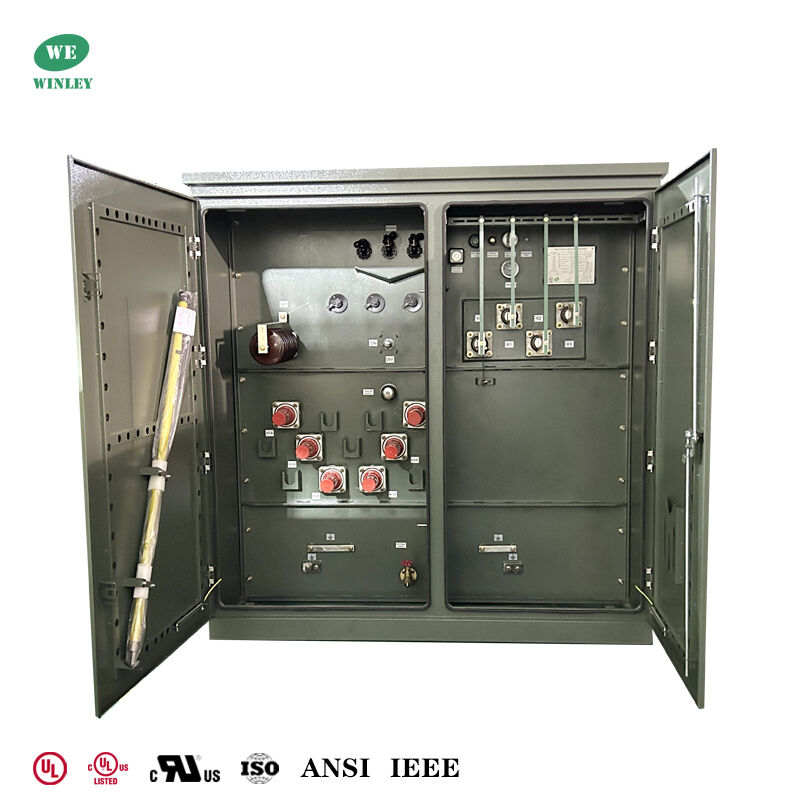

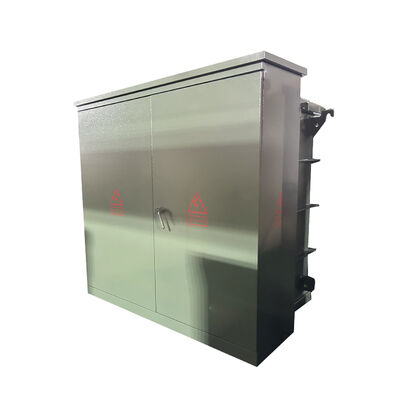

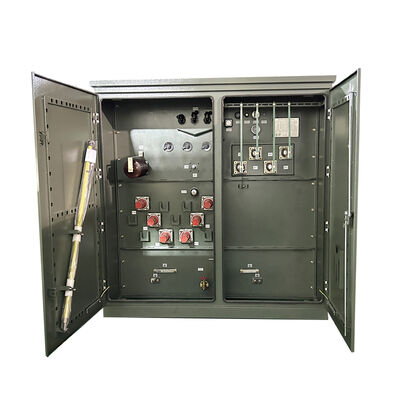

1500kVA Drei-Phasen-Pad-montierte Transformator Öl eingetaucht Schritt nach unten 34500v bis 208v 120v Toten Frontpad-Mount Transformator

WINLEYs 1500kVA-Drei-Phasen-Pad-montierte Transformator ist eine leistungsstarke Stromverteilungsvorrichtung, die für eine effiziente und zuverlässige Stromübertragung entwickelt wurde.

Da es eine Schleifenzufuhrstruktur hat, eignet es sich sowohl für Innen- als auch für Außeninstallationsszenarien und deckt den Stromversorgungsbedarf verschiedener Industrie-, Gewerbe- und Wohngebiete ab.

Seine vielseitige Mehrspannungsanpassung, strikte Einhaltung der internationalen Standards der ANSI, autoritäre UL/cUL-Zertifizierung,und spezielle Erdung Porzellanhüllen für eine verbesserte Sicherheit - die alle zusammen machen es eine Top-Wahl für moderne Stromverteilungssysteme, die Sicherheit, Kompatibilität und Verlässlichkeit.

Haupttechnische Spezifikationen

- Nein. Ich weiß nicht.	Einzelheiten	Einheit	Spezifikation
1	Typ	~	Pad montiert, Schleifenzufuhr
2	Nennkapazität	KVA	1500
3	Nummer der Phase	~	3
4	Primärspannung	V	34500
4	Primärbuchsen	~	(6) 35KV Klasse 200A Kupfer-Einstück-Büschel + (1) H0 Porzellan-Büschel
4	BIL	KV	150
5	Sekundärspannung	V	208Y/120
5	Sekundärschrauben	~	(4) 10-Loch-Schaufel
5	BIL	KV	30
6	Typ der Berührung	~	Ausgeschaltet
7	Tappingbereich	V	36200, 35360, 34500, 33640, 33000, 32175, 31350
8	Kühlmethode	~	- Das ist nicht wahr.
9	Nennfrequenz	Hz	60
10	Vektorgruppe	~	Dyn1
11	Isolationsklasse	~	Eine
12	Temperaturanstieg	°C	65/60 (Wickelöl/Stopöl)

Technische Zeichnungen

Standardkonfiguration

Der Transformator ist mit einem umfassenden Zubehör ausgestattet, um einen sicheren und stabilen Betrieb zu gewährleisten, einschließlich:
2-Positions-Bremsschalter
Entwässerung mit Probenventil auf der HV-Seite (Hochspannung)
Temperaturmessgerät
Flüssigkeitsmessgerät
Vakuumdruckmessgerät
Druckentlastungsventil
Bajonettsicherung und Strombegrenzungsschutz auf der HV-Seite
36 KV unter Ölhalter mit ISO-Schalter
Ein spezielles Erdungsterminal, das mit der H0-Erdungs-Porzellanhülle übereinstimmt: Gewährleistet eine enge Verbindung mit der Hülle, reduziert den Kontaktwiderstand,und garantiert eine kontinuierliche und zuverlässige Erdungsleistung.

Haupteigenschaften des Produktes

Einer der wichtigsten Vorteile dieses Transformators ist sein 7-stufiger Off-Circuit-Tapping-Bereich (36200V, 35360V, 34500V, 33640V, 33000V, 32175V, 31350V).Dieser breite Spannungsbereich ermöglicht es der Ausrüstung, sich nahtlos an verschiedene Spannungsschwankungen des Netzes und verschiedene Anwendungsszenarien anzupassen - ob es sich um Industrieparks mit hohen Spannungsanforderungen handelt, Handelszentren, die eine stabile Mittelspannungsversorgung benötigen, oder Wohngebiete mit Standard-Niedrigspannungsbedarf.Die Off-Circuit-Tapping-Konstruktion sorgt für eine sichere und bequeme Spannungsregelung ohne Unterbrechung der gesamten Stromversorgung, was die Flexibilität und Anwendbarkeit des Transformators in komplexen Netzumgebungen erheblich verbessert.

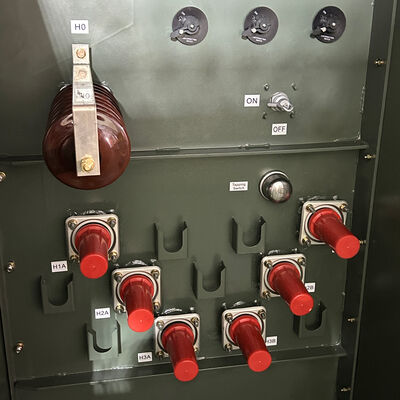

Verbesserte Sicherheit durch Erdung von Porzellanbuschen

Die spezielle H0-Erdungs-Porzellanhülle ist ein wichtiges Sicherheitsmerkmal mit mehrschichtigen Schutzvorrichtungen:
Überlegene Isolierung: Hochreine Keramik, ≥1000MΩ Widerstand (25°C), isoliert Endgeräte, um Kurzschlüsse zu vermeiden.
Starke Anpassungsfähigkeit: Verschmutzungshemmende Beschichtung, widerstandsfähig gegen raue Elemente, stabil bei -40 °C ~ 85 °C / ≥ 95% Luftfeuchtigkeit.
Zuverlässiger Anschluss: Präzisions-Innenloch passt zu Kupfer-Terminalen, ≤0,01Ω Widerstand, schnelle Fehlstromentladung.
Lange Lebensdauer: Keramik (abnutzungs-/alterungsbeständig, UL94 V-0), ≥ 20 Jahre Gebrauch, senkt die Wartungskosten.

Ausführliche Angaben

Nennleistung (KVA)	Hochspannung (KV)	Niedrigspannung (V)	Verlust ohne Last (W)	Lastverlust (W)	Höhe (mm)	Tiefe (mm)	Breite (mm)	Gewicht (kg)	Gewicht (Pfund)
75 KVA	34.5KV 4.160KV 12.47KV 13.2KV 13.8KV 24940GrdY/14400 1247Grdy/7200 4160GrdY/2400 oder andere	277V 347V 480V 600V 120/240V 208GrdY/120 415GrdY/240	180	1250	1430	910	1930	645	1422
150 KVA	Wie oben.	Wie oben.	280	2200	1530	980	1510	989	2180
300 KVA	Wie oben.	Wie oben.	480	3650	1680	1080	1660	1415	3119
500 KVA	Wie oben.	Wie oben.	680	5100	1790	1160	1810	1905	4200
750 KVA	Wie oben.	Wie oben.	980	7500	2030	1300	2030	2755	6074
1000 KVA	Wie oben.	Wie oben.	1150	10300	1854	1549	1651	3235	7132
1500 KVA	Wie oben.	Wie oben.	1640	14500	2150	1570	2210	5835	12864
2000 KVA	Wie oben.	Wie oben.	2160	20645	2220	1600	2380	6430	14175
2500 KVA	Wie oben.	Wie oben.	2680	23786	2330	1650	3070	8865	19544
3000 KVA	Wie oben.	Wie oben.	3300	30300	2460	1850	3260	11300	24912
3735 KVA	Wie oben.	Wie oben.	4125	37875	2680	2060	4080	14400	31746

Herstellungsprozess
